Детали привода ручного тормоза Форд Транзит

Рычаг ручника Форд Транзит – снятие и установка

Заблокируйте передние колеса и полностью отпустите ручной тормоз.

Рис. 141. Снятие кожуха рычага ручного тормоза Ford Transit

Отсоедините резиновый чехол рычага стояночного тормоза от пола и поднимите его на рычаге (Рис. 141).

Снимите пружинный зажим и вытащите штифт вертикальной тяги рычага.

Выверните болты крепления рычага ручного тормоза Ford Transit к полу и снимите рычаг.

Рычаг устанавливается в обратном порядке. Замените палец штока и эго-зажим, если они сильно изношены, и смажьте палец перед установкой.

По окончании работы проверьте и при необходимости отрегулируйте ручник.

Тяга ручника (горизонтальная) Форд Транзит – снятие и установка

Заблокируйте передние колеса, отпустите ручной тормоз, поднимите и поддержите заднюю часть автомобиля.

При полностью отпущенном ручном тормозе Ford Transit отсоедините стяжку троса ручного тормоза (горизонтальную) от среднего рычага, сняв пружинный зажим и вытащив штифт.

Отсоедините горизонтальную тягу от уравнителя, сняв стопорную скобу и вытащив штифт. Уберите тягу.

Тяга устанавливается в обратном порядке. Замените штифты и пружинные зажимы, если они сильно изношены. Смажьте пальцы, прежде чем вставлять их.

По окончании работы проверьте и при необходимости отрегулируйте ручник.

Ручник т рос Форд Транзит - снятие и установка

Заблокируйте передние колеса, ослабьте гайки задних колес, поднимите и поддержите заднюю часть автомобиля.

Отпустите ручной тормоз и отсоедините трос ручного тормоза от уравнителя, сняв пружинный зажим и вытащив штифт.

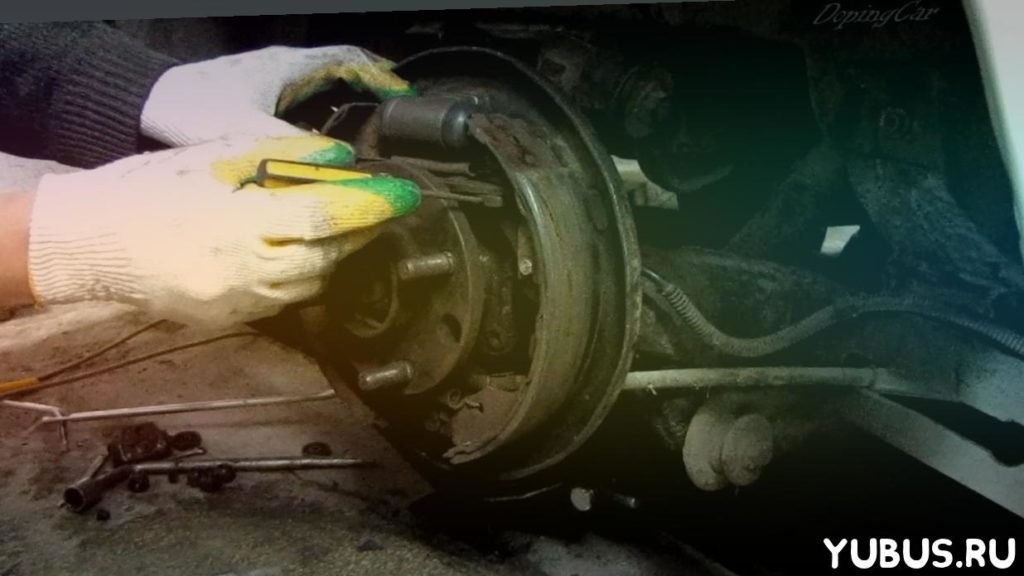

Отсоедините возвратную пружину от уравнителя. Снимите тормозные барабаны Форд Транзит.

Отсоедините концы тросов от рычагов привода стояночного тормоза на пассивных (задних) тормозных колодках, сжав пружину троса.

Рис. 142. Хомут для фиксации троса ручника Ford Transit (шасси с короткой базой)

Отсоедините концы кожухов тросов от скоб на задних пластинах и снимите трос с автомобиля.

На короткобазных моделях трос дополнительно фиксируется в зажиме, расположенном в месте пересечения ответвлений троса.

Кабель устанавливается в обратной последовательности. На автомобилях Ford Transit с короткой колесной базой дополнительно закрепите трос в зажиме, расположенном на пересечении ответвлений троса (Рис. 142).

Перед тем, как опустить автомобиль на землю, проверьте и при необходимости отрегулируйте стояночный тормоз.

Актуатор ручного тормоза Форд Транзит – обслуживание и регулировка

Периодически проверяйте работу ручного тормоза и при необходимости регулируйте его привод (регулировка привода обычно не требуется).

Смажьте привод ручного тормоза в точках, указанных на рис.143.

Рис. 143. Точки смазки коробки передач ручника Ford Transit

Если после осмотра трос слишком натянут, отрегулируйте его, как описано ниже.

Перед началом работы заблокируйте передние колеса, поднимите и поддержите заднюю часть автомобиля.

Отпустите ручной тормоз Ford Transit и ослабьте контргайки тяги регулировки тяги (одна из контргаек имеет левую резьбу — рис. 144).

Поверните регулировочное звено, чтобы полностью ослабить трос, тщательно очистите и смажьте резьбу.

Рис. 144. Контргайки (А) и регулировочный шток (В) штока ручного тормоза Ford Transit

Несколько раз сильно нажать на педаль тормоза, чтобы привести автоматический регулятор в рабочее положение, и поднять (затянуть) рычаг ручного тормоза на три «щелчка» храпового механизма.

Поворачивая вручную регулировочную тягу, потяните за трос ручного тормоза Ford Transit и затяните контргайки.

Резьбовые участки с обеих сторон регулировочного звена должны быть примерно одинаковой длины, а резьба внутри звена должна быть видна через отверстия.

Ручной тормоз Ford Transit должен эффективно работать при поднятии рычага на 3-5 щелчков.

Отпустите ручной тормоз и убедитесь, что задние колеса свободно вращаются, затем снова включите ручной тормоз и опустите автомобиль на землю.

Клапан сброса давления Форд Транзит

Некоторые модели Ford Transit оснащены встроенным в заднюю тормозную систему редукционным клапаном, назначение которого – регулировать давление в задних тормозах независимо от загрузки автомобиля.

Это предотвращает блокировку задних колес при резком торможении.

Клапан (клапаны) расположены под Ford Transit, внутри правой поперечины рамы, напротив топливного бака.

Читайте также: Нет регулировки ручника ВАЗ

Клапан сброса давления Форд Транзит работает в автоматическом режиме и не подлежит ремонту или регулировке. Неисправный клапан необходимо заменить.

Чтобы снять клапан, поднимите и поддержите заднюю часть автомобиля или используйте смотровую яму, чтобы обеспечить достаточное рабочее пространство под автомобилем.

Очистите область вокруг крышки бачка главного цилиндра, снимите крышку, на горловину бачка наденьте кусок пищевой пленки и закрепите пленку резиновым кольцом на заливной горловине - это уменьшит потери жидкости из бачка при торможении отсоединение тормозных шлангов от крана.

Очистите фитинги тормозных магистралей, открутите фитинги и отсоедините магистрали от клапана сброса давления Ford Transit. Закройте открытые концы трубы, чтобы грязь не попала в систему.

Снимите хомут, фиксирующий клапан, и выдвиньте клапан из кронштейна.

Клапан устанавливается в обратной последовательности. При установке клапана на кронштейн убедитесь, что выступы на корпусе клапана совмещены с пазом в кронштейне. Добавьте тормозную жидкость в бачок и прокачайте задние тормоза.

После прокачки тормозов попросите медленно нажать на педаль тормоза и слегка отвинтить штуцер тормозной магистрали на клапане сброса давления. Как только тормозная жидкость вытечет из-под штуцера, снова затяните его.

Опустите автомобиль на землю.

Регулятор тормозов Форд Транзит

Регулятор тормозных усилий Ford Transit, предназначенный для снижения давления в задней тормозной системе в зависимости от нагрузки на автомобиль, выполняет по существу те же функции, что и клапан сброса давления, описанный в предыдущем разделе, но устанавливается не на все модели и отличается от предохранительного клапана конструкцией и принципом работы.

Регулятор установлен на раме перед задней осью и управляется рычагом и чувствительной пружиной, которая механически соединяет его с задней осью.

Необходимость снять регулятор тормозных усилий Форд Транзит может возникнуть только в случае неисправности или при снятии заднего моста.

В последнем случае регулятор нужно оставить на месте и отсоединить только верхний (или нижний, в зависимости от модели) конец пружины.

После снятия и установки, а также после неправильного отсоединения пружины необходимо произвести регулировку регулятора тормозных усилий Форд Транзит, для чего требуются специальные приспособления и приспособления.

Замена тормозного регулятора должна производиться специализированной фирмой.

Один источник

ФОРД ТРАНЗИТ замена тросика ручника

Похожие видео

Трос ручника и нюансы при выборе и установке. Форд Транзит 2.2, 2.4, Форд Транзит # тросоукладчик # Форд

Замена тросов стояночного тормоза Форд Транзит

Форд Транзит 2,2 tdci Трос ручника сгорели колодки

Замена троса сцепления и установка трещотки Форд Транзит 1986-1998 гг

Самодельный трос стояночного тормоза Форд Транзит.

Чем смазать трос ручного тормоза

Дополнительные материалы

Стояночный тормоз Форда - это боль.

Замена троса стояночного тормоза Форд Фокус (с задними дисковыми тормозами)

Правильная замена задних тормозных колодок Ford Transit 2.4. PILEHGA лучшие планшеты от Deshman.

Как заменить трос центрального стояночного тормоза своими руками

СЕКРЕТ замены тормозных дисков на Ford Transit. ФОРД ТРАНЗИТ

Замена и регулировка тросов на коробке Ford Transit 2001 г

Замена тормозных колодок Форд Транзит

замена ремкомплекта педали сцепления Форд Транзит, Форд Транзит 1986-1998 гг

Замена тормозного троса (ручник, ручник), ford fusion. Слияние Форда

Замена троса стояночного тормоза Форд Сьерра

Один источник

ФОРД ТРАНЗИТ замена тросика ручника

Как поставить ручник на Форд Транзит зимой

трос стояночного тормоза форд транзит 2016 бесплатно

Замена задних колодок и ступицы Форд Транзит (Форд Транзит) Подробнее

Замена колодок Форд Транзит. Подробнее

Замена троса ручника на Форд Торонео Коннект/Транзит Подробнее

Замена задних колодок Форд Коннект/Транзит Подробнее

Трос стояночного тормоза FORD FOCUS / C-MAX 2003-2011 (Диск) TURTEL - OEM 1707757

Как заменить трос ручника Форд Скорпио / Трос ручника Подробнее

Ремонт заднего суппорта Форд Транзит 2006-2013 гг. (СПАРКА) Подробнее

легко сбросить трос стояночного тормоза

замена ремкомплекта педали сцепления Форд Транзит, Форд Транзит 1986-1998 Подробнее

Замена сайлентблоков передних рессор без снятия Форд Транзит. #сайлентблок #замена #фордтранзит

ЗАМЕНА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК + КОЛОДКИ + ТОРМОЗНЫЕ ЦИЛИНДРЫ + САЛЬНИК / FORD TRANSIT

Трос стояночного тормоза Форд Фокус 1

Замена и регулировка тросов на коробке Ford Transit 2001 г

Форд Транзит 2,2 tdci Трос ручника сгорели колодки

Как заменить трос центрального стояночного тормоза своими руками

Трос ручника и нюансы при выборе и установке. Форд Транзит 2.2, 2.4, Форд Транзит # тросоукладчик # Форд Подробнее

См также: Как установить тормозные тросы

Замена тормозного троса (ручник, ручник), ford fusion. Форд Фьюжн Подробнее

Не держит ручник. Ремонт стояночного тормоза Форд Фокус 1Подробнее

Один источник

Стояночный тормоз Ford Transit Connect / Tourneo Connect с 2003 года (+обновления 2006 и 2009 годов)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Форд Транзит, прокачка тормозов Форд Транзит, схема тормозной системы Форд Транзит, ремонт тормозной системы Форд Транзит, неисправность тормозной системы Форд Транзит, Форд Турнео Коннект нет тормозов, прокачка тормозов Форд Турнео Коннект, схема тормозной системы Форд Турнео Коннект, ремонт тормозной системы Неисправности тормозной системы Форд Турнео Коннект, Форд Турнео Коннект

6. Стояночный тормоз

Рычаг стояночного тормоза

1. Отпустите стояночный тормоз.

2. Поднимите автомобиль на подъемнике.

3. Снимите напольную консоль.

4. Отсоедините разъем датчика положения рычага стояночного тормоза.

5. Снимите стопорную шайбу (1) и отверните регулировочную гайку троса стояночного тормоза (2).

6. Отверните гайки крепления рычага стояночного тормоза. Снимите рычаг.

7. Установка производится в порядке, обратном снятию.

После установки отрегулируйте привод стояночного тормоза.

Трос стояночного тормоза

1. Снимите чехол рычага стояночного тормоза.

2. Отпустите стояночный тормоз.

3. Ослабьте регулировочную гайку троса стояночного тормоза до конца резьбы.

Замените стопорную шайбу на новую.

5. Снимите центральную часть теплозащитного экрана выхлопной системы с днища кузова.

6. Снимите правую сторону теплозащитного экрана выхлопной системы с днища кузова.

7. Снимите тепловой экран топливного бака с нижней части кузова.

Автомобили с задним барабанным тормозом:

8. Снимите тормозные барабаны.

9. Отсоедините трос стояночного тормоза от тормозной колодки (с обеих сторон автомобиля):

• Отпустите рычаг тормозной колодки (1).
• Отсоедините трос от рычага (2).
• Снимите фиксатор (3).

Для наглядности показан со снятым кронштейном ступицы.

Автомобили с задними дисковыми тормозами:

10. Отсоедините трос стояночного тормоза от тормозного суппорта (с обеих сторон автомобиля).

11. Снимите тросы стояночного тормоза с кронштейна (1), а затем отсоедините их от балансира (2).

12. Отсоедините трос стояночного тормоза от днища кузова (с обеих сторон автомобиля).

• На тросе правого ручного тормоза есть втулка, чтобы можно было отличить правый трос от левого. Обратите на это внимание при установке.
• Момент затяжки: 7 Нм.

13. Отсоедините зажимы троса стояночного тормоза от днища кузова (с обеих сторон автомобиля).

• Перед снятием отметьте положение опор, чтобы они были установлены правильно (они должны быть обращены к передней части автомобиля).
• Момент затяжки: 11 Нм.

14. Снимите трос стояночного тормоза (с обеих сторон автомобиля).

15. Установка производится в порядке, обратном снятию.

После установки отрегулируйте привод стояночного тормоза.
