Владельцы Ford Focus 3 знакомы с 6-ступенчатой коробкой передач PowerShift 6DCT250 с двойным сухим сцеплением. Роботизированная коробка передач вызвала противоречивые мнения владельцев и специалистов по техническому обслуживанию. Мы рассмотрим особенности этой конструкции трансмиссии, ее основные преимущества и недостатки, а также слабые стороны.

Особенности конструкции





Механическая коробка передач сочетает в себе особенности механической и автоматической коробки передач. Механическая часть состоит из обычных шестеренок и двух муфт. Он имеет электронное управление.

Коробка передач имеет два основных вала, которые отвечают за четные и нечетные передачи. Это позволяет быстро переключать передачи и адаптироваться к стилю вождения соответствующего водителя.



В конструкции трансмиссии предусмотрены конические шестерни. Это приводит к более плавному переключению передач, снижению вибрации и периодического шума. Благодаря использованию литых компонентов механическая часть роботизированной трансмиссии обладает высокой надежностью.

Электронный TCM управляет переключением передач электронным способом. Сцепление приводится в действие электродвигателем.

Трансмиссия PowerShift 6DCT250 оснащена сухим сцеплением. Это означает, что трансмиссия не имеет собственной системы охлаждения. Агрессивная езда может привести к перегреву, а коробка передач не предназначена для спортивного вождения.

Замена сцепления на Форд Фокус 3 Пауэр Шифт робот

Четыре проблемы, которые подскажут Вам о необходимости ремонта Powershift на вашем Focus 3

1. При отпускании педали тормоза движение не начнется, пока не будет нажата педаль газа.
2. Поначалу трудно переключать передачи - шестерни заедают.
3. Первые несколько метров движения характеризуются рывками.
4. Периодически возникают заносы.

Если вы испытываете один или несколько из этих симптомов, не следует откладывать диагностику.
Обращение в мастерскую на ранней стадии поможет вам сэкономить деньги в будущем.

Не создавайте себе дополнительные проблемы!

Если на вашем автомобиле возникла одна или несколько из вышеперечисленных проблем, будьте осторожны! В будущем вы можете столкнуться с более серьезными поломками, что обойдется вам дороже.

Преимущества

PowerShift 6DCT250 обеспечивает комфортное вождение. Водитель может наслаждаться поездкой, не задумываясь о переключении передач. Среди других преимуществ по сравнению с обычной автоматической коробкой передач - более высокая эффективность и меньший расход топлива.

Благодаря двойному сцеплению переключение передач происходит без задержек. Коробка передач "предварительно выбирает" следующую передачу и мгновенно переключает передачу.

Еще одним преимуществом является прочная и надежная механика. Несмотря на довольно сложную конструкцию, поломки случаются крайне редко.

Недостатки

Электронная часть роботизированной коробки передач не может похвастаться такой же надежностью, как механическая. Проблемы с ним могут возникнуть уже после первых 25-30 тыс. км пробега. Большинство владельцев Ford Focus сталкиваются с проблемой периодических рывков во время движения. Многие водители сочтут это явление недостатком конструкции робота, но на самом деле это неисправность, требующая немедленного устранения.

Из-за электроники PowerShift 6DCT250 трудно назвать надежным и долговечным. Слабыми местами этой коробки передач являются модуль TCM и сцепление.

Для нормальной работы роботизированной трансмиссии ее необходимо обслуживать два раза в год в автосервисе. Эта услуга будет стоить около одной тысячи рублей.

Не знаете, почему «капризничает» коробка передач?



Самое разумное решение - приехать к нам на диагностику в наш высокоспециализированный сервис.
Вся процедура занимает не более 30-60 минут и является для вас бесплатной.
Затем вам сообщат обо всех скрытых дефектах и неисправностях и предложат оптимальную цену ремонта.



Наш технический центр имеет офисы в Москве.
Визиты с клиентами проводятся в основном по предварительной записи.
Запишитесь на прием в удобное время, позвонив по контактному номеру.

Признаки износа сцепления и других неполадок:

• Подозрительные шумы или стуки, возникающие при начале движения;
• Рывки при ускорении, рывки при движении в режиме "Drive".
• Замедление мощности автомобиля, вызванное проскальзыванием тормозных дисков;
• Проблемное переключение передач, заметное зависание коробки передач;

Каждую неисправность легче и, следовательно, дешевле устранить в случае ее возникновения.
Однако если даже одна неисправность остается без внимания, затраты могут возрасти на порядок.

Поэтому мы настоятельно рекомендуем не откладывать замену сцепления на вашем Ford Focus 3 PowerShift на неопределенный срок. Если вы сомневаетесь, просто позвоните нашему техническому специалисту и получите консультацию.

Специалист бесплатно ответит на все ваши вопросы и, по желанию, запишет вас в мастерскую - вы можете прийти в любой день недели. Свяжитесь с нами и обеспечьте своему автомобилю правильный уход.

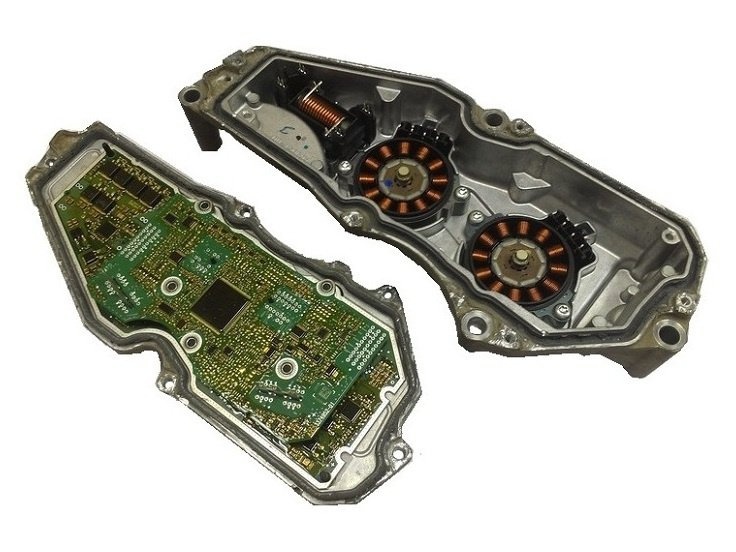

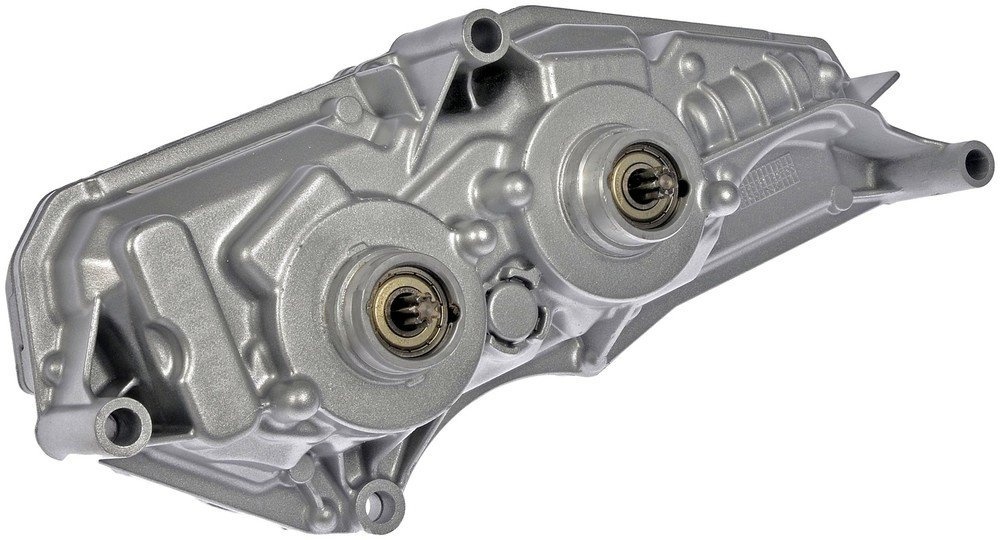

ТСМ-модуль и его неисправности







TCM - это модуль, управляющий коробкой передач. Он состоит из электрического привода, который включает и выключает сцепление, и печатной платы, которая регулирует этот процесс. В механической коробке передач водитель сам решает, когда и как быстро выжать сцепление, в то время как в роботизированной коробке передач эту функцию берет на себя электронный блок.



Как правило, проблемы с TCM начинаются с периодических рывков во время движения. Если двигатель выключить, а затем снова запустить, проблема временно исчезает. Однако это не означает, что с трансмиссией все в порядке и она не нуждается в ремонте. Основными признаками неправильной работы ТКМ являются:

• рывки во время движения, рывки при переключении передач;
• Невозможность запуска двигателя.
• Проблемы с выбором спортивного режима;
• Нет индикации передачи;
• Выход из строя задней передачи;
• Плохая тяга;

Если проблемы с ТКМ уже начались, не думайте, что они пройдут сами собой. Напротив, проблемы будут возникать чаще и усугубляться. В результате владелец однажды не сможет завести машину и будет вынужден тратить деньги на эвакуатор. Чтобы избежать незапланированных остановок в пути, не упускайте из виду первые признаки проблем.







Отказ TCM часто вызван перегревом. Это связано с отсутствием внутреннего охлаждения трансмиссии. При спокойной езде трансмиссия охлаждается за счет циркуляции воздуха, но при длительной эксплуатации автомобиля под большой нагрузкой детали не успевают остыть. Когда это происходит, двигатель блока управления может выйти из строя, а дорожки печатной платы могут взорваться. У многих владельцев автомобилей Ford возникают проблемы с электроникой трансмиссии уже после 30 000 км пробега. Следовательно, срок службы модуля TCM довольно короткий, что следует учитывать при управлении автомобилем.



Длительная эксплуатация автомобиля с неисправным ЭБУ не только портит настроение и вызывает проблемы с вождением. Неисправность модуля приводит к преждевременному износу сцепления. Чем дольше вы откладываете визит в мастерскую, тем дороже становится ремонт. Компьютерный диагностический прибор поможет определить причину неисправности. Код ошибки P186D00 является типичным симптомом неисправности привода сцепления или неправильного сигнала от TCM.

Можно ли отремонтировать TCM или его необходимо заменить? Это зависит от типа неисправности. Если двигатель неисправен, его можно отремонтировать. Однако электронная плата не подлежит ремонту. Его конструкция довольно сложна, поэтому в случае перегорания дорожек деталь можно только заменить. Новый модуль TCM стоит около 25 тысяч рублей, восстановленную подержанную деталь можно купить за 10-15 тысяч рублей. Цена работы по замене модуля TCM составляет 1500-2000 рублей.





Принцип действия коробки передач PowerShift



В трансмиссии PowerShift используется двойное сухое сцепление в сочетании с электромагнитным управлением в
Коробка передач выбирает два передаточных числа одновременно. В режиме движения включается одна передача,
вторая передача уже включена, но через второе сцепление, которое выключено, она сразу же переключается на следующую передачу.
оборудование. В зависимости от положения педали акселератора и запроса водителя выключается сцепление ранее включенной передачи и одновременно включается сцепление ранее выбранной передачи. Благодаря такому перекрытию муфт потеря тяги при переключении передач минимальна.



Выбор режима работы коробки передач осуществляется с помощью рычага переключения передач, расположенного в полу между передними сиденьями, который соединен тросом с коробкой передач.



Сцепление

Проблемы с этим устройством встречаются реже, чем с электронным блоком управления, но тоже не редкость. Наиболее распространенной проблемой является вилка сцепления или выжимной подшипник.







Если сцепление не работает должным образом, его следует заменить как можно скорее. В противном случае шестерни и синхронизаторы со временем будут повреждены. И их ремонт будет стоить очень дорого! Средняя стоимость полного ремонта роботизированной коробки в Ford Focus достигает 40 тысяч рублей. Подумайте, готовы ли вы заплатить такую сумму, или проще заменить сцепление. Хруст при запуске - тревожный сигнал, который обычно свидетельствует о том, что внутренние детали коробки уже повреждены.



На неисправное сцепление обычно указывают трудности при переключении передач. При сложных неисправностях автомобиль может вообще не переключать передачи при ускорении.

Вилка сцепления PowerShift часто заедает. В большинстве случаев поражаются обе части. В этом случае переключение передач также нарушается. Могут не работать только четные или нечетные передачи, или все передачи могут переключаться не одновременно. При проведении компьютерной диагностики в случае блокировки вилок отображаются ошибки P284D00, P284B00, P284C00, P284A00.

Другой распространенной неисправностью, вызывающей проблемы со сцеплением, является негерметичность сальника на главном валу. Попадание масла на сцепление приводит к его пробуксовке и заеданию вилок, в результате чего некоторые передачи не включаются. Если утечка масла происходит в течение длительного времени или если утечка слишком велика, оно будет вытекать из трансмиссии, вызывая преждевременный износ шестерен. Если масло вытекает, замените оба сальника и узел сцепления. Эта процедура будет стоить около 30 000 рублей. Многие пытаются сэкономить и купить восстановленное сцепление, но это решение сомнительно, так как срок службы подержанной детали очень мал.

Средний срок службы нового сцепления при правильной эксплуатации составляет от 50 до 80 тыс. км, а у заботливых автовладельцев может доходить до 100 тыс. км. В то же время восстановленная деталь может не проработать и 10 000 км. Негерметичные сальники, неисправности в модуле FCM и загрязнение воздушных охладителей значительно сокращают срок службы сцепления.

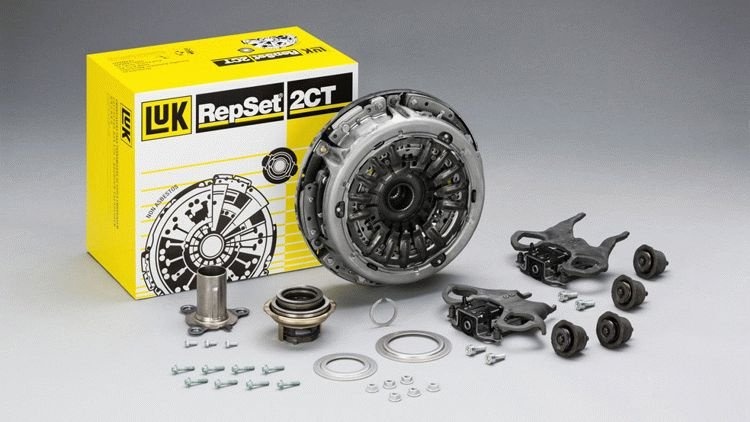

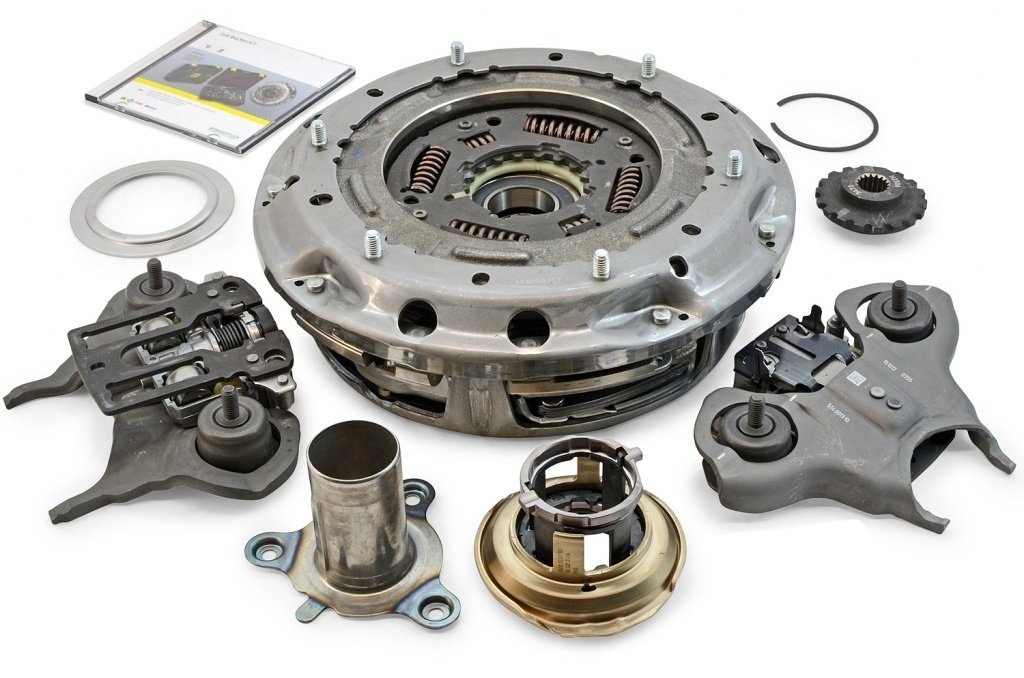

Двойное сцепление — PowerShift (Фокус 3, Экоспорт, Фиеста)



1 - Блок сцепления.
2 - Двойной подшипник сцепления.
3 - Два электромеханических рычажных привода.
4 - Два двигателя постоянного тока.



Муфты оснащены внутренней системой коррекции износа. Это обеспечивает поддержание требуемого хода привода в узких пределах. В муфту встроены демпферы крутильных колебаний.



Как продлить срок службы PowerShift 6DCT250

Несмотря на обилие негативных отзывов о роботизированной коробке передач в Ford Focus 3, многие автовладельцы довольны этой коробкой и даже при солидном пробеге еще не тратили деньги на ее ремонт. Почему так происходит? Срок службы коробки передач зависит от правильной эксплуатации автомобиля.

Главный враг электронного блока управления - перегрев. Для предотвращения этого избегайте длительной эксплуатации автомобиля в экстремальных условиях. Эта роботизированная коробка передач предназначена для спокойной, плавной езды, поэтому любителям вождения и агрессивным водителям лучше выбрать другой автомобиль. Коробка передач охлаждается радиатором с воздушным охлаждением. Если соты забиваются, эффективность охлаждения падает, и даже при относительно спокойной езде может произойти перегрев.

Для продления срока службы коробки передач необходимо регулярно менять масло. Хотя производитель утверждает, что эта трансмиссия не требует технического обслуживания, опыт показывает, что замена масла может значительно продлить срок службы агрегата. Это следует делать каждые 60 000 км и использовать только масла, рекомендованные производителем, а не дешевые аналоги.

Помните, что коробка передач должна переключать передачи быстро и плавно. Если наблюдаются рывки, может потребоваться регулировка коробки передач и диагностика на станции технического обслуживания. Раннее обнаружение неисправности позволит вам сэкономить много денег на ремонте. Согласны ли вы с тем, что лучше заменить вилку, которая стоит около 2,5 тысяч рублей, чем потратить некоторое время на полный ремонт коробки передач стоимостью 40-50 тысяч рублей.

Электроника автомобиля считывает и записывает все ошибки, поэтому не игнорируйте знак "CHECK", загорающийся на приборной панели. Это сигнал для посещения сервиса, проведения компьютерной диагностики и выявления неисправности.

Селектор переключения передач



1 - Рычаг селектора в положении P.
В положении рычага P включается первая передача и передача заднего хода.



2 - Автоматический режим D.
В этом режиме TCM выполняет адаптацию в соответствии с условиями движения.

3 - Спортивный режим S.
TCM использует спортивные характеристики переключения передач: переключение передач происходит на более высоких оборотах двигателя, а время переключения сокращается.

4 - Выбор ручного режима переключения передач.
Режим ручного переключения передач можно активировать, когда рычаг селектора находится в положении S.

Выводы

Коробка передач PowerShift 6DCT250 не является надежной и долговечной. Однако при правильной эксплуатации и своевременном обслуживании роботизированная коробка передач обеспечит своему владельцу мгновенное переключение передач и низкий расход топлива в течение длительного времени. Диагностированные на ранней стадии неисправности не повлекут за собой дорогостоящего ремонта, но запущенные поломки сильно скажутся на бюджете автовладельца. Поэтому мы рекомендуем вам принять это во внимание и в случае даже небольшой неисправности немедленно обратиться в сервисный центр для диагностики. PowerShift подарит вам долгие годы удовольствия от вождения на десятки тысяч километров при условии, что вы будете ухаживать за ним и следовать рекомендациям производителя и изготовителей кузова.





Замена сцепления на Форд Фокус 3 Пауэр Шифт — дилерский уровень, честная цена

Стоимость установки нового блока составляет всего 5990 рублей.
Наш сервис предлагает и другие услуги, связанные с ремонтом автомобилей Ford.
На выгодных условиях мы выполняем все установочные и диагностические работы, ремонтируем модуль TCM, обновляем прошивку. Используются только высококачественные детали и современное сертифицированное оборудование. Мастерские расположены в Москве и Санкт-Петербурге.

Актуальные расценки:

#	Сервисное обслуживание и запасные части	Цена в рублях	Доступность и время
1	Полное сцепление	28470 р.	доступно
2	Маховик	29700 р.	в наличии
3	Блок TCM	33700 р.	доступно
4	Выжимной подшипник	15800 р.	в наличии
5	Замена маховика	990 р.	1 день
6	Ремонт механизма переключения передач	5900 р.	через 1 - 3 дня
7	Ремонт TCM	16990 р.	1 - 3 дня
8	Адаптация коробки	990 р.	в течение 1 часа

Почему ехать к нам — правильное решение?

• Вы получаете гарантию на выполненную работу. В случае установки сцепления он действителен в течение 20 месяцев;
• Демократия и правильное ценообразование. Ваша лояльность для нас важнее, чем сиюминутная выгода.
• Наши механики обладают большим опытом и знают Powershift с момента его появления. Процедура была многократно проверена и не вызывает проблем;
• Мы выполняем услуги очень быстро и всегда укладываемся в оговоренные сроки. Длительное время ожидания или задержки исключены;
• Ремонтные работы проводятся в вашем присутствии, а дополнительные мероприятия всегда оговариваются заранее;

Некорректное поведение трансмиссии

Неисправности, связанные с трансмиссией, часто заметны.

Вы можете быть уверены, что проблема существует, если:

- Вы слышите шум или скрип во время движения, автомобиль дергается при ускорении;

- Между переключениями передач существует пауза, и трансмиссия реагирует на нее с задержкой;

- Возникает занос, а мощность двигателя иногда заметно снижается.

Любую неполадку можно устранить

Редукторы предварительного выбора имеют множество конструктивных особенностей, поэтому их демонтаж следует доверять только профессионалам.
Чтобы избежать дальнейших проблем, мы советуем вам записаться на прием в мастерскую сразу же после возникновения подозрений.

Откладывая ремонт, вы провоцируете дальнейшее повреждение и рискуете собственной безопасностью.

Когда нужно менять сцепление DPS6-DCT

Основными симптомами, указывающими на необходимость посещения мастерской для диагностики сцепления, являются:

• Трудности при переключении на более высокую передачу;
• Отсутствие ускорения на более высоких оборотах двигателя (педаль акселератора).

Стоимость замены сцепления DPS6-DCT

В стоимость входит диагностика коробки передач, снятие коробки передач, снятие/установка сцепления, установка PowerShift DPS на автомобиль и адаптация.



Технология замены сцепления 6DCT250 Powershift

Инструменты

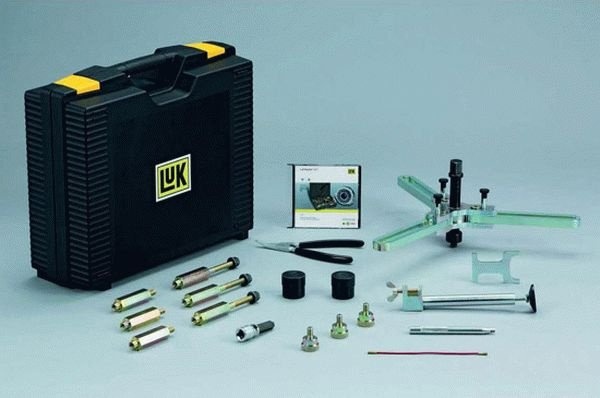

Замена сцепления 6DCT250 Powershift производится с помощью специальных инструментов. Мы используем специальные инструменты LuK, чтобы обеспечить быструю и профессиональную замену старых деталей и идеальную центровку машины.

Кроме того, ремонтные работы выполняются только профессионалами с необходимой квалификацией, подтвержденной сертификатами Schaeffler.





Особенности работы с коробкой DPS6-DCT Ford Focus 3 / Ford Fiesta

Общая процедура замены сцепления Powershift описана здесь: Замена сцепления Powershift.

Рассмотрим подробнее, как заменить коробку передач 6DCT250 с двойным сухим сцеплением (DPS6) на примере Ford Focus 3.

Итак, чтобы выполнить замену сцепления на коробке передач Ford Focus 3 Powershift, вам необходимо сделать следующее:

Снимите коробку передач, следуя инструкциям производителя автомобиля. Двойное сцепление в коробке передач Ford Focus крепится к маховику 6 болтами. Их необходимо удалить. В противном случае трансмиссию нельзя будет отделить от двигателя.

Чтобы предотвратить попадание посторонних предметов в корпус коробки передач, вставьте заглушки в отверстия привода после снятия коробки передач.

Снимите шестерню привода главного вала.

Снимите оба сервопривода вилки управления с двойным сцеплением.

Снимите выжимной подшипник с пластинами и открутите вилку управления.

Убедитесь, что втулки и направляющие вилки управления надежны; входные валы коробки передач чистые; проверьте сальник на главном валу на предмет "утечек"; проверьте целостность выжимного подшипника и главного вала, они не должны быть окислены или повреждены, это еще больше увеличит усилие выключения сцепления.

Установите новые вилки переключения передач, правильное положение определяется с помощью гаечного ключа и шплинта.

Вставьте оба серводвигателя.

Снимите транспортные фиксаторы с вил переключения.

Установите вилки. Установите стопорные пружины (пружинные болты) на место, как отмечено. Последние 4 цифры на вилке должны совпадать с 4 средними цифрами на контрпружине.

Затяните все контрпружины и с помощью специального ключа совместите метки.

Установите выжимной подшипник с пластинами.

Нажимайте на барабан сцепления специальным инструментом до тех пор, пока не будет видна канавка для стопорного кольца. Сила, действующая на барабан, не должна превышать указанного значения крутящего момента. Если указанное значение крутящего момента достигается до того, как барабан окажется в крайнем положении, это указывает на то, что сцепление установлено неправильно.

Установите стопорное кольцо узкой стороной отверстия вверх, затем установите шестерню на главный вал в соответствии с метками и зафиксируйте ее таким же образом с помощью стопорного кольца.

Снимите оба серводвигателя. Вставьте ключ в серводвигатель и поверните его против часовой стрелки до щелчка (не более 12 оборотов), затем поверните его в обратном направлении. Если после 12 оборотов не слышен щелчок, значит, сцепление установлено неправильно.

Смажьте приводы рычагов привода и валы серводвигателей очень тонким слоем консистентной смазки и установите серводвигатели на место.

Установите систему привода на автомобиль в соответствии с рекомендациями производителя. Прикрутите двойное сцепление к маховику сначала 3 гайками с интервалом 120 градусов, затем оставшимися 3 гайками, а затем затяните все 6 болтов. Маркировка на маховике и двойном сцеплении должна совпадать.

Предостережения при замене сцепления DPS6-DCT

Обратите внимание, что корпус коробки передач Powershift 6DCT250, устанавливаемой на Ford Focus и Fiesta, изготовлен из алюминия. Чтобы избежать повреждений, используйте правильный инструмент и помните, что все винты имеют определенный крутящий момент, т.е. используйте динамометрический ключ. Непрофессиональный ремонт коробки DPS6-DCT может привести к деформации сцепления, повреждению вала, выдавливанию уплотнений, и если это не приведет к полному выходу коробки из строя, то придется снова ее разбирать, заменять сцепление и регулировать передачу переключения передач.
