Замена сальника привода на Форд Транзит

Замена сальника задней ступицы Форд Транзит

Замена сальника задней ступицы на автомобиле Форд Транзит требует специальных инструментов. Как и в других механизмах автомобилей Ford. Ремонт предполагает использование специальных ключей и приспособлений.

Покупка специнструмента обходится дороже, чем стоимость сменной детали, которую необходимо поменять. Поэтому необходимо придумать более дешевые варианты. Что они не хуже справляются с поставленной задачей.

Снятие задней ступицы Форд Транзит

Задняя ступица на Форд Транзит 2015 изготавливается вместе с тормозным диском, для ее снятия необходимо снять тормозной суппорт, открутить скобу суппорта и снять карданный вал.



Снятие ступичной гайки

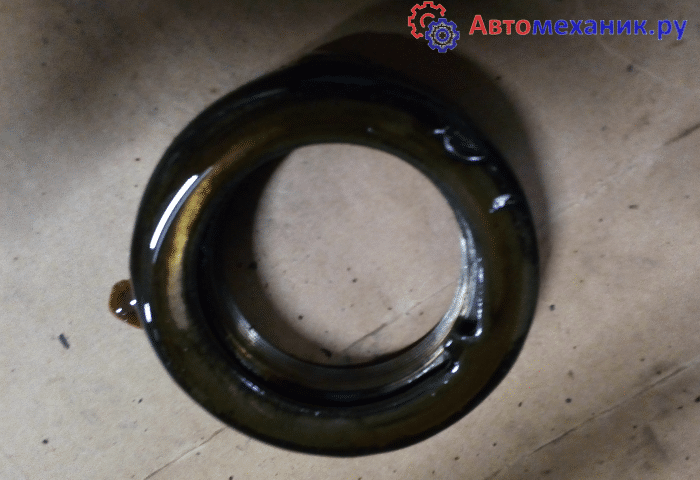

Далее нужно открутить ступичную гайку. Имеет сложную конструкцию. Гайка находится внутри клетки. Клетка имеет выступ по внутреннему диаметру. Выступ при установке располагается в пазу резьбовой части чулка. На который накручивается ступичная гайка. Внутри клетки находится гайка.



Внутри гайки и клетки есть прорези. Которые предотвращают поворот гайки в затянутое положение. Чтобы открутить ступичную гайку. необходимо отогнуть края обоймы, в которой установлена ​​гайка. В тех местах, где она загнута, застопорить гайку. Как правило, ступичные гайки затянуты не очень сильно. И откручиваются вручную. Но наличие трещин на обратной стороне гайки. При откручивании гайки необходимо оказывать давление на гайку. Для этого предусмотрен специальный ключ.



Он входит в канавки гайки. А при нажатии на ключ гайка откручивается.

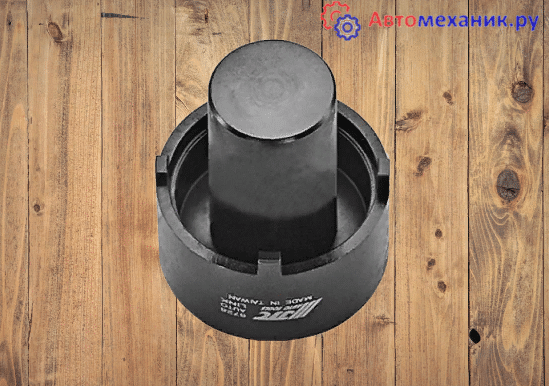

Что использовать вместо оригинального ступичного ключа

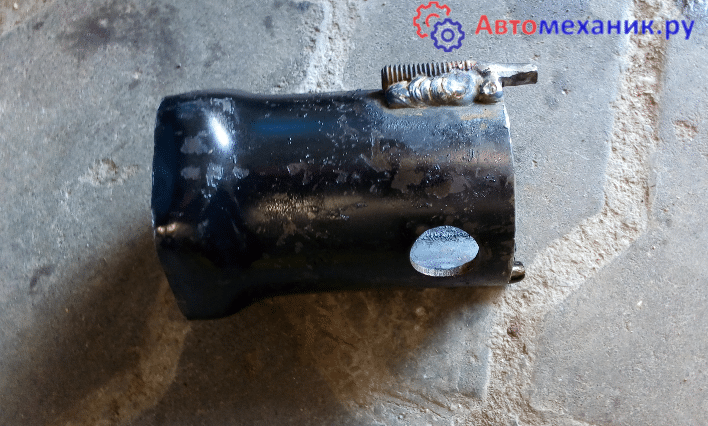

Как я уже говорил, покупать такой ключ дорого. Вместо этого для откручивания передних ступиц можно использовать автомобильный ступичный ключ ЗИЛ или Камаз; имеет специальные шпильки. Если нет, то можно сварить. Сделайте это сами и подгоните размер под канавки в гайке. С его помощью гайка легко откручивается, а затем ее также можно затянуть.

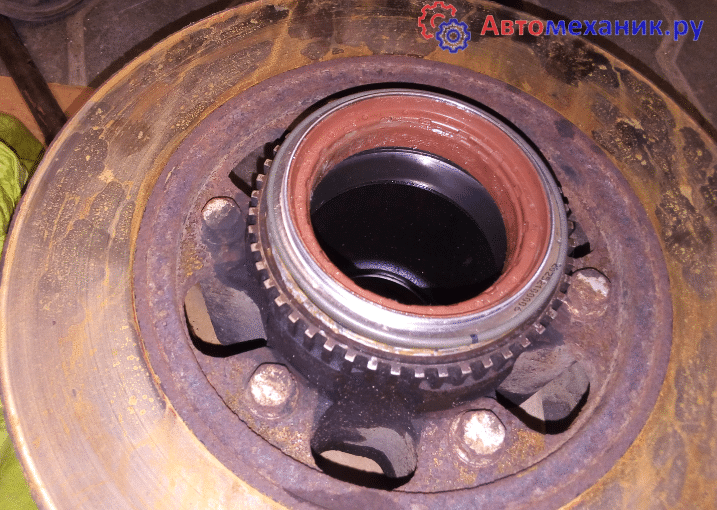

Снятие ступицы

После откручивания гайки необходимо снять ступицу. Если подшипники прочно сидят на своих местах, используется съемник.



Но обычно они легко покидают свои посты. Единственное, что может устоять, это сальник. На Форд Транзит 2015 устанавливается кассетный сальник. Он идеально подходит как по внешнему, так и по внутреннему диаметру. Поэтому при снятии ступицы ее придется разрушить. Аккуратно снять не получится. Он разделится на две половинки, одна останется в ступице, другая на посадочном месте носка.



После снятия ступицы необходимо снять зажимы сальника на носке и ступице.

Установка сальника и ступицы на задний мост

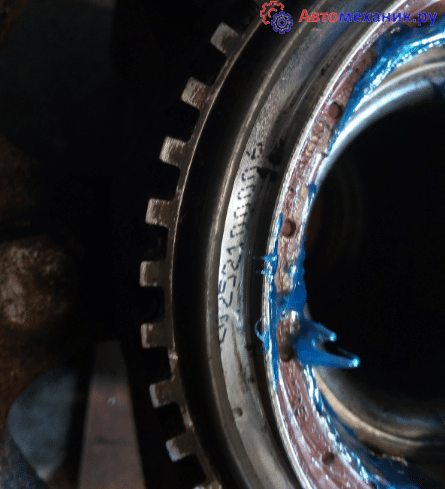

Необходимо установить новый сальник в ступицу заднего моста. Делать это нужно осторожно, чтобы не повредить металлический корпус сальника. Для этого используется старый сальник. Он накладывается на новый. И ровно садится на сиденье. Легкие удары молотка. Затем необходимо смазать посадочное место внутренней части сальника. Сядьте на место ровно, не забивая. Установите ступицу и затяните гайку ступицы.



Затяжка ступичной гайки на Форд Транзит.

Гайка ступицы затягивается ключом. Затягивать нужно до тех пор, пока ступица не начнет вращаться с усилием. После этого гайка отпускается на 1/6 полного оборота. Ничего нового в затяжке ступицы нет. Это проверено опытным путем на всех автомобилях, как легковых, так и грузовых. Главное не перетянуть гайку. В противном случае подшипник начнет нагреваться и вскоре придет в негодность. Подшипники прослужат дольше, если есть люфт, чем они будут сильно заблокированы

Замена сальника задней ступицы на Форд Транзит 2015 г.в отличается от других моделей. В зависимости от устройства ступичной гайки, в зависимости от вождения автомобиля, применяются разные сальники. Поэтому к этой работе применяется другой подход. Общее во время установки – не повредить сальник и правильно затянуть гайку ступицы.

Один источник

Механическая коробка передач VXТ-75 Ford Transit / Tourneo / Kombi / Van / Supervan / Cargo / Cargo Van / Cargo Space с 2006 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
сцепление Ford Tourneo Connect, регулировка сцепления Ford Tourneo Connect, коробка передач Ford Tourneo Connect, коробка передач Ford Tourneo Connect, сцепление Ford Transit, регулировка сцепления Ford Transit, коробка передач Ford Transit, сцепление Ford Transit, сцепление Ford Cargo, регулировка сцепления Ford Cargo, коробка передач Ford Cargo , коробка передач Форд Карго

2. Механическая коробка передач VXТ-75

Операции слива и заливки масла механической коробки передач ВХТ-75 аналогичны операциям слива и заливки масла механической коробки передач МТ-75 с учетом некоторых конструктивных особенностей.

См также: Привод вентилятора man tga 51066006093

Замена сальника левого переднего карданного вала

Снять левый передний сальник карданного вала

1. Снимите левый передний карданный вал.

2. Снимите левый передний сальник карданного вала с помощью специального инструмента (308-208), как показано на рисунке.

Установите левый передний сальник карданного вала

1. Установите левый передний сальник карданного вала с помощью специального инструмента (205-115), как показано на рисунке.

2. Установите левый передний карданный вал.

3. Установите автомобиль на ровную горизонтальную поверхность и проверьте уровень масла в коробке передач. При необходимости долейте трансмиссионное масло.

Замена сальника правого переднего карданного вала

Снять правый передний сальник карданного вала

1. Снимите правый передний карданный вал.

2. Снимите правый передний сальник карданного вала с помощью специального инструмента (308-208), как показано на рисунке.

Установите правый передний сальник карданного вала

1. Установите правый передний сальник карданного вала с помощью специального инструмента (205-115), как показано на рисунке.

2. Установите правый передний карданный вал.

3. Установите автомобиль на ровную горизонтальную поверхность и проверьте уровень масла в коробке передач. При необходимости долейте трансмиссионное масло.

Группа механической трансмиссии

Снятие механической коробки передач в сборе

1. Отсоедините отрицательный разъем аккумуляторной батареи.

3. Отсоедините электрический разъем датчика скорости автомобиля.

4. Отсоедините электрический разъем датчика положения коленчатого вала.

5. Снимите реактивную тягу опоры двигателя.

Откажитесь от крепежных болтов.

6. Ослабьте гайку крепления шаровой опоры нижнего рычага передней подвески.

Выполните эту процедуру с обеих сторон автомобиля.

7. Отсоедините шаровую опору от нижнего рычага передней подвески с помощью подходящего съемника, как показано на рисунке.

Выполните эту процедуру с обеих сторон автомобиля.

Выбросьте контргайки шаровой опоры нижнего рычага передней подвески.

8. Ослабьте стопорную гайку левого конца поперечной рулевой тяги.

На этом этапе полностью не ослабляйте контргайку.

9. Отсоедините левую рулевую тягу от поворотного кулака с помощью соответствующего съемника, как показано на рисунке.

Выбросьте контргайку наконечника рулевой тяги.

10. Отверните стопорные гайки и снимите правый карданный вал в направлении, указанном стрелкой на рисунке. Сдвиньте правый карданный вал в сторону.

Поддержите правый карданный вал.

Будьте осторожны, чтобы не повредить сальник приводного вала.

Закройте открытое отверстие редуктора заглушкой, чтобы предотвратить попадание в редуктор утечек масла и посторонних материалов.

Снимите и выбросьте центральную опору правого приводного вала и контргайки.

Соберите вытекающее масло в подходящую емкость.

11. Отсоедините левый карданный вал от коробки передач с помощью специального инструмента (308-192) и отведите его в сторону.

Поддержите левый карданный вал.

Будьте осторожны, чтобы не повредить сальник приводного вала.

Закройте открытое отверстие редуктора заглушкой, чтобы предотвратить попадание в редуктор утечек масла и посторонних материалов.

Выбросьте стопорное кольцо приводного вала.

Соберите вытекающее масло в подходящую емкость.

12. Снимите удерживающий кронштейн трубки нагревателя с коробки передач.

13. Установите специальные инструменты, как показано на рисунке.

Опорная балка двигателя должна быть строго горизонтальной, а штифты адаптера должны совпадать с отверстиями в масляном поддоне.

Крюки опорной балки двигателя должны быть установлены внутри передних проемов лонжеронов.

14. Снимите болты крепления заднего монтажного кронштейна двигателя и трансмиссии.

15. Опустите автомобиль.

16. Снимите болты и гайки крепления заднего монтажного кронштейна двигателя и трансмиссии.

Откажитесь от крепежных болтов.

17. Отсоедините тросы переключения передач от коробки передач.

1) Нажмите на зажимы (1), чтобы ослабить фиксатор тросов переключения передач.

2) Снимите стопорные штифты (2) и отсоедините втулки подшипников от кронштейна.

18. Отсоедините шланг сапуна от коробки передач.

19. Снимите стопорное кольцо и отсоедините линию подачи цилиндра выключения от коробки передач.

Если тормозная жидкость попала на окрашенные поверхности, немедленно промойте их большим количеством воды.

20. Отсоедините электрический разъем выключателя фонарей заднего хода.

21. Поднимите и закрепите автомобиль.

22. Отсоедините удерживающий кронштейн жгута стартера от коробки передач.

23. Снимите стопорный штифт жгута двигателя с кронштейна.

24. Отсоедините выхлопную трубу передней рессорной подвески от кронштейна.

25. Отсоедините передние упругие опоры глушителя от кронштейна.

26. Отсоедините пружинную подвеску заднего глушителя от кронштейна.

27. Отсоедините заднюю рессорную подвеску выхлопной трубы от кронштейна.

28. С помощью специальных инструментов опустите узел силовой передачи и трансмиссии.

Будьте осторожны, чтобы не повредить сливной шланг.

29. Снимите стопорный болт заднего монтажного кронштейна двигателя и трансмиссии.

30. Опустите автомобиль.

31. Снимите задний двигатель и монтажный кронштейн коробки передач с коробки передач.

32. Поднимите и закрепите автомобиль.

33. Отверните болты крепления с левой стороны коробки передач.

34. Поддержите передачу с помощью подходящего передающего разъема.

35. Открутите крепежные болты с правой стороны коробки передач.

36. Снимите редуктор в направлении стрелки на рисунке.

Читайте также: Ремень привода ножей Acros 550

Для этого попросите помощи у помощника.

Будьте осторожны, чтобы не повредить прокладку стартера.

Установка механической коробки передач в сборе

1. Установите трансмиссию с помощью подходящего передающего домкрата.

Для этого попросите помощи у помощника.

Будьте осторожны, чтобы не повредить прокладку стартера.

2. Вверните и затяните крепежные болты с правой стороны редуктора рекомендуемым моментом.

3. Вверните и затяните крепежные болты с левой стороны редуктора рекомендуемым моментом затяжки.

4. Установите и вручную затяните крепежный болт заднего монтажного кронштейна двигателя и трансмиссии.

На этом этапе не затягивайте полностью крепежный болт.

5. Опустите автомобиль.

6. Установите и вручную затяните крепежные болты заднего монтажного кронштейна двигателя и трансмиссии.

На этом этапе не затягивайте полностью крепежные болты.

7. Поднимите и закрепите автомобиль.

8. Затяните болт крепления заднего монтажного кронштейна двигателя и трансмиссии рекомендуемым моментом.

9. Опустите автомобиль.

10. Затяните задний кронштейн крепления двигателя и болты крепления коробки передач рекомендуемым моментом.

11. Поднимите и закрепите автомобиль.

12. Убедитесь, что стопорный болт заднего монтажного кронштейна двигателя и трансмиссии затянут рекомендуемым моментом.

13. Поднимите блок питания и привода с помощью специальных инструментов.

14. Опустите автомобиль.

15. Установите крепежные болты и затяните гайку заднего крепления двигателя и монтажный кронштейн переключения передач. Вручную затяните крепежные болты и гайки.

Используйте новые крепежные болты.

На этом этапе не затягивайте полностью крепежные болты и гайки.

16. Затяните крепежные болты и гайки заднего монтажного кронштейна двигателя и трансмиссии рекомендуемым моментом в указанном порядке.

Прежде чем затягивать монтажную гайку, убедитесь, что монтажный кронштейн параллелен лонжерону. При необходимости ослабьте болты крепления и отрегулируйте положение заднего кронштейна крепления двигателя и коробки передач.

17. Поднимите и закрепите автомобиль.

18. Установите и затяните крепежные болты заднего монтажного кронштейна двигателя и трансмиссии с рекомендуемым моментом затяжки.

19. Опустите автомобиль.

20. Убедитесь, что стопорная гайка заднего монтажного кронштейна двигателя и коробки передач затянута с рекомендуемым моментом.

21. Подсоедините электрический разъем выключателя фонарей заднего хода.

22. Подсоедините линию подачи цилиндра выключения сцепления к коробке передач и установите стопорное кольцо.

23. Подсоедините тросы переключения передач к переключателю.

1) Подсоедините тросы переключения к кронштейну и вставьте стопорные штифты (1).

2) Подсоедините тросы переключения передач к перемычке коробки передач и вставьте зажимы (2) в шаровой шарнир (2).

При подключении тросов переключения передач к перемычке коробки передач должен быть слышен характерный щелчок.

24. Отрегулируйте тросы переключения передач.

25. Подсоедините шланг сапуна к коробке передач.

26. Поднимите и закрепите автомобиль.

27. Снимите специальные инструменты.

28. Подсоедините передние упругие подвески глушителя к кронштейну.

29. Присоедините крюк переднего сливного шланга к кронштейну.

30. Подсоедините задние упругие подвески глушителя к кронштейну.

31. Присоедините заднюю рессорную подвеску выхлопной трубы к кронштейну.

32. Установите кронштейн жгута стартера на коробку передач и закрепите его стопорным болтом. Затяните крепежный болт рекомендуемым моментом затяжки.

33. Установите стопорный штифт жгута двигателя в держатель.

34. Установите кронштейн трубки нагревателя и закрепите его монтажными болтами. Затяните крепежные болты рекомендуемым моментом.

35. Подсоедините левый карданный вал к трансмиссии с помощью специального инструмента (205-775).

Поддержите левый карданный вал.

Будьте осторожны, чтобы не повредить сальник приводного вала.

Используйте новое предохранительное кольцо.

Убедитесь, что стопорное кольцо установлено правильно.

36. Подсоедините правый карданный вал к трансмиссии с помощью специального инструмента (205-775).

Поддержите правый карданный вал.

Будьте осторожны, чтобы не повредить сальник приводного вала.

37. Установите центральную опору правого карданного вала и закрепите стопорными гайками. Затяните крепежные гайки рекомендуемым моментом затяжки.

Используйте новую центральную опору для приводного вала и новые контргайки.

38. Подсоедините конец левой рулевой тяги к поворотному кулаку и зафиксируйте его контргайкой. Затяните стопорную гайку рекомендуемым крутящим моментом.

Используйте новую стопорную гайку.

39. Подсоедините нижний рычаг передней подвески и зафиксируйте его контргайкой. Затяните стопорную гайку рекомендуемым крутящим моментом.

Используйте новую стопорную гайку.

Выполните эту процедуру с обеих сторон автомобиля.

40. Установите реактивную тягу двигателя и закрепите крепежными болтами. Затяните крепежные болты рекомендуемым моментом.

Используйте новые болты упорной тяги двигателя.

41. Подсоедините электрический разъем датчика положения коленчатого вала.

42. Подсоедините электрический разъем датчика скорости автомобиля.

43. Установите передние колеса.

44. Установите автомобиль на ровную горизонтальную поверхность и залейте масло в коробку передач.

45. Подсоедините отрицательный разъем аккумуляторной батареи.
