Замена сальника гидротрансформатора АКПП своими руками

Нынешний сальник гидротрансформатора АКПП - кошмар каждого автовладельца. Кроме того, вы можете даже не подозревать, что он протекает, пока не увидите на асфальте следы после долгой стоянки. Ну а если дал сильный урон, можно сразу обращаться в сервисный центр. И, если она протечет, отсутствие масла в коробке приведет к быстрому износу трущихся деталей.

Но прежде чем говорить о ремонте пончиков, давайте посмотрим, как это работает.

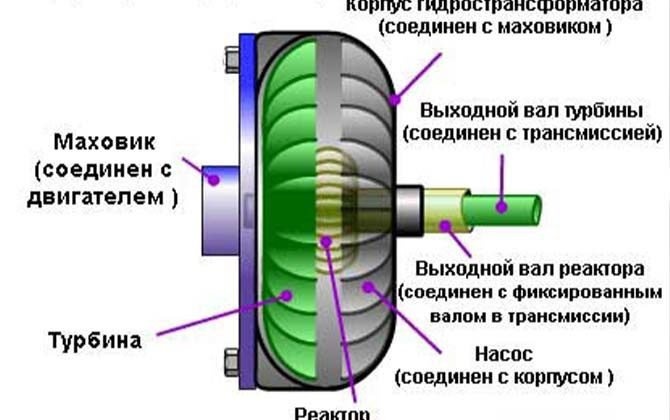

Устройство гидротрансформатора АКПП

Автоматические гидравлические устройства, вариаторы оснащены гидротрансформатором, который выполняет роль муфты коробки передач. Люди называют это «бубликом», а гидротрансформатор сокращенно от «гидродинамический трансформатор».

Название детали говорит само за себя о ее функциях. Перекачивая масло, он создает крутящий момент, который затем передает на колеса автомобиля. Чтобы понять, как он это делает, давайте взглянем на его устройство.

В состав АКПП «Бублик» входят :

• крыльчатка насоса, жестко соединенная с корпусом газотурбинного двигателя;
• турбина, соединенная с ведомым валом;
• колесо реактора, которое соединено с муфтой свободного хода. Следовательно, он вращается только в том направлении, в котором вращается турбина.

А вот как работает гидротрансформатор:

1. Колесо насоса ускоряет жидкость для автоматической коробки передач.
2. Масло поступает в турбину и переносит жидкость на колесо реактора.
3. Газотурбинный двигатель передает крутящий момент от коленчатого вала к ведомому валу за счет гидравлического давления смазочного материала.

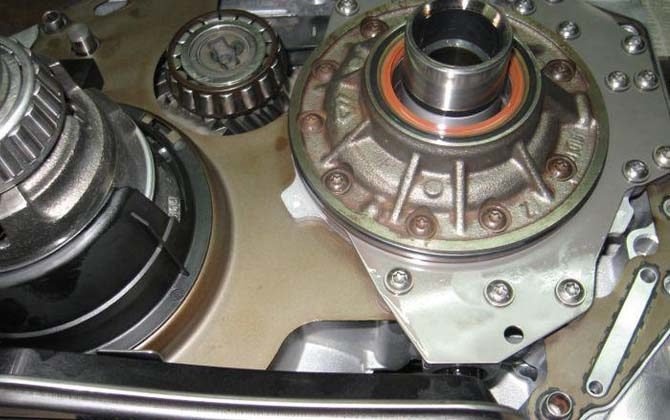

Сальник гидротрансформатора расположен на ступице рабочего колеса. Благодаря ему внутри газотурбинного двигателя поддерживается соответствующее давление для преобразования крутящего момента.

Внимание! Как только сальник высыхает, втулка не может нормально работать и ломается. Сломанная деталь больше не создает оптимального давления и не подает масло на муфты и другие трущиеся детали.

Напишите в комментариях, меняли ли сальник самостоятельно? Или доверили в сервисный центр?

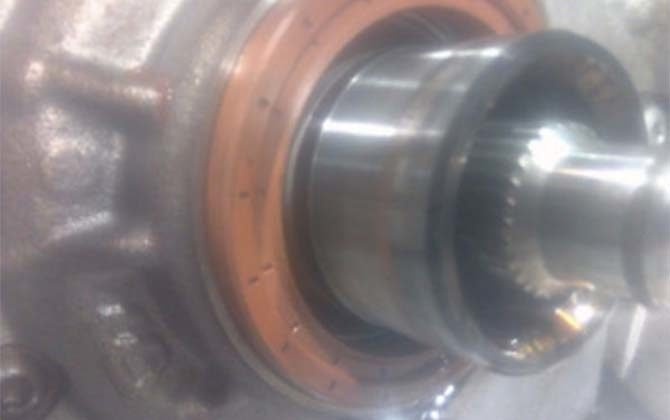

Сальник ГДТ АКПП

Сальник гидротрансформатора в автоматической коробке передач - самое уязвимое место. Страдает от перегрева, грязного масла, нехватки смазочной жидкости. Как правило, она может высохнуть и потрескаться, поэтому большая часть трансмиссионной жидкости никуда не денется.

Предотвращает потерю смазки из автоматической коробки передач. Защищает ящик от грязи и пыли, которые могут проникнуть внутрь машины.

Вы не сможете обнаружить проблемы с сальником даже с помощью компьютерной техники. Просто откройте гидротрансформатор, войдите внутрь и посмотрите, что произошло.

Опытные механики утверждают, что сальники занимают второе место по степени износа. В первую очередь это сцепления. Но именно из-за разрушения сальников и фрикционных дисков возникают проблемы в сальниках гидротрансформатора АКПП.

Внимание! Разборка гидротрансформатора сложна и требует умелых рук и специального оборудования.

Напишите в комментариях, в каких случаях у вас протекал сальник и когда вы обнаружили эту проблему?

Почему течет сальник ГДТ АКПП

Сальник гидротрансформатора АКПП негерметичен из-за износа фрикционных накладок. Уже упоминалось ранее. Так что объясню более последовательно.

Подробнее о ремонте АКПП a604 (41te) своими руками и ремкомплекте блока соленоидов

Проблема, приводящая к пересыханию железы, начинается издалека и разрастается лавинным клубом:

1. Фрикционная накладка изношена. Вряд ли кто-то обращает внимание на проблемы с небольшими неровностями или затруднения при переходе со второй скорости на третью.
2. Сухой отслоившийся клей и остатки бумажных частей муфты проходят через систему вместе с маслом, расслаиваясь на войлочной мембране фильтра, оставшейся в клапанах гидроблока.
3. Общее давление масла в АКПП снижается. Автомат машины может вибрировать при остановке на светофоре или в пробках.
4. АКПП перегревается. Это влияет на работу втулки и сальника. Он ломается из-за высоких температур. Дает убыток.
5. Горячая грязная трансмиссионная жидкость проталкивает отверстие между втулкой и сальником. Сначала это небольшая дыра. Потом растет. Масло падает, а давление падает еще больше.

Теперь, если вовремя не обратить внимание на потеки масла, можно потерять гидротрансформатор. А ремонт газотурбинных двигателей на таких автомобилях, как Audi A6 C5, Mercedes Benz обойдется в 3500 рублей. Это стартовая цена. Сам бублик, если запустить болезнь, обойдется для вышеперечисленных машинок в 60 000 рублей.

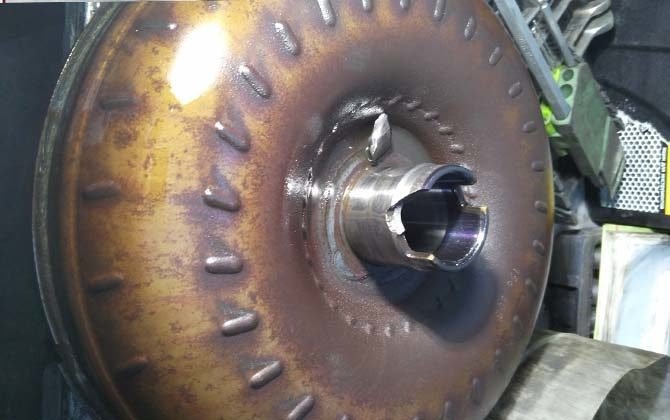

Признаки неисправности гидротрансформатора

Я считаю, что первым признаком неисправности гидротрансформатора является утечка сальника. Если вы заметили, что на машине остаются следы масла, АКПП явно перегревается. А при полной разборке коробки на СТО мы тоже найдем перегоревшие сцепления.

Читайте схему, ремонт АКПП 4F27E и гидроблок своими руками

Если утечки масла не обнаружено, проехав 1000 километров, вы можете услышать посторонние звуки и вибрацию от автомобиля. Автомобиль будет задыхаться при переключении со второй на третью передачу на скорости 60 километров в час.

Для каждой АКПП дано время, на которое можно кататься без капитального ремонта. Но даже для машин, которые невозможно убить, период выхода из строя пломбы составляет 150 тысяч километров.

Как бы вы ни ухаживали за АКПП, меняли масло с нужным интервалом, не следили за общим состоянием, машина все равно приедет на наш СТО. Правда, сальник гидротрансформатора можно заменить при плановом обслуживании, так как все агрегаты АКПП мы проверяем при обслуживании автомобиля.

Вот почему так важно вовремя участвовать в плановых ТО.

Как часто вы посещаете сервисные центры и проводите профилактические мероприятия с АКПП? Напишите в комментариях.

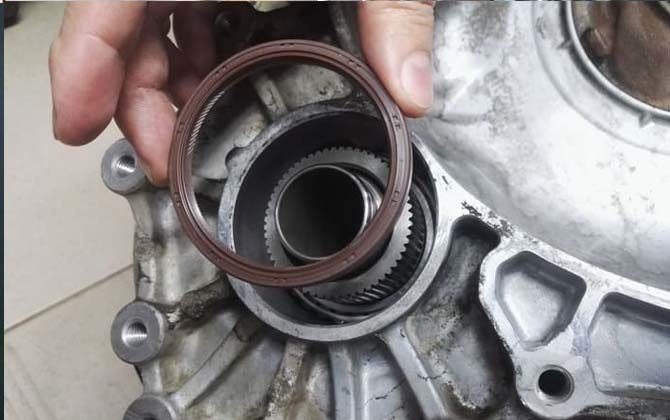

Как поменять сальник ГДТ АКПП

В общем, менять только сальник не рекомендовал. Следствием этого является сальник гидротрансформатора коробки передач. Причина кроется в самой газовой турбине и ее неисправности. Но если вы все же уверены, что замена сальника гидротрансформатора в АКПП пойдет автомобилю на пользу, сделайте это.

Этапы процедуры:

1. Прогрейте машину и поставьте на яму или эстакаду. Это лучше, чем вставать, особенно если вы работаете один.
2. Отсоедините кабели от клемм аккумулятора, вытащите и снимите держатель.
3. Снимаем защиту картера. Отсоедините все разъемы: датчик скорости и другие датчики, снимите трос переключения передач.
4. Откручиваем болты крепления АКПП к двигателю. Их будет 7.
5. Снимите газовую линию. Это только будет мешать. Откручиваем 2 болта, которыми крепится стартер.
6. Установите воздушную заслонку на впускной коллектор.
7. Откручиваем второй болт крепления АКПП к двигателю.
8. Датчик катализатора также необходимо будет снять.
9. Откручиваем люк маховика и заменяем емкость для слива масла, так как жидкость вытекает.
10. Откручиваем скобы прямого рычага. Поднимите переднюю часть деревянного блока.
11. Откручиваем передние колеса и снимаем их.
12. Ослабьте зажимы шарнира, насколько это возможно, с постоянной скоростью. Снять агрегат, сдвинуть ШРУСы. Обычно меняют ШРУС, первичный вал вместе с сальником. Поскольку они выходят из строя практически одновременно.
13. Ослабьте винты, которыми крепятся коленчатый вал и гидротрансформатор автоматической коробки передач.
14. Также снимаем шланги охлаждающей жидкости и откручиваем 2 винта крепления двигателя и АКПП.
15. Снимите кронштейн и подушки. Чтобы снять подушки, вам нужно будет немного приподнять АКПП на домкрате.
16. Опустите двигатель на специально предусмотренную опору. Ослабьте три болта.
17. Теперь аккуратно снимаем АКПП, ставим на землю.
18. Отделите гидротрансформатор автоматической коробки передач от всего корпуса трансмиссии.
19. Снимите старое уплотнение газовой турбины.
20. Вставьте новый сальник и установите гидротрансформатор на АКПП.
21. Попросите партнера помочь вам подключить автоматическую коробку передач к автомобилю. Машина тяжелая, до 75 килограмм. Ни в одном не сделаешь.
22. Соберите конструкцию в обратном порядке.

Прочтите основные режимы и зачем вам нужна кнопка ускорения на автомобиле Прочтите DIY Kia Ceed Automatic Transmission Repair

Теперь вам нужно будет налить столько масла, сколько было налито. Убедитесь, что уровень смазки холодный. Затем ведите машину и еще раз проверьте уровень смазки. Если доходит до отметки «Горячий», значит, все в порядке. Если нет, долейте масло.

Если после установки нового сальника пролилось масло, АКПП продолжает дергаться, рваться, толкаться, значит, бублик нуждается в ремонте. Необходимо не только заменить сальник, но и полностью отремонтировать гидротрансформатор АКПП.

Не рекомендую ремонтировать гидротрансформатор в домашних условиях. Поскольку вам понадобятся:

1. Разрежьте его пополам. Эту процедуру нужно выполнять аккуратно, чтобы не повредить внутренние механизмы.
2. Промойте и диагностируйте неисправности.
3. Замените крыльчатку или втулку, в зависимости от неисправности.
4. Так что паять придется аккуратно.
5. Для балансировки гидротрансформатора вам понадобится специальная опора и оборудование.

Напишите в комментариях, разборку гидротрансформатора АКПП делали? Удалось ли заменить все необходимые компоненты?

Заключение

Сальник гидротрансформатора - важный элемент, благодаря которому можно определить исправность АКПП. Поэтому правильная диагностика и замена опытными механиками поможет вам сэкономить несколько тысяч рублей. Не игнорируйте советы автовладельцев, которые научились на собственном опыте. Это поможет избежать замены гидротрансформатора.
