Гидроусилитель рулевого управления Ford Transit Connect / Tourneo Connect с 2003 года (+обновления 2006 и 2009 годов)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Форд Транзит, Ремонт рулевого управления Форд Транзит, Моменты затяжки Форд Транзит, Рулевое управление Форд Турнео Коннект, Ремонт рулевого управления Форд Турнео Коннект, Моменты затяжки Форд Турнео Коннект

5. Гидроусилитель рулевого управления

Насос гидроусилителя руля

1. Снимите клиновой ремень.

2. Сожмите хомуты (1) и отсоедините быстроразъемную муфту маслорадиатора гидроусилителя руля от шланга (2).

Слейте вытекающую жидкость гидроусилителя в заранее подготовленную емкость.

3. Отсоедините разъем датчика давления жидкости гидроусилителя рулевого управления.

4. Отсоедините напорную магистраль от насоса гидроусилителя руля.

• Слейте вытекающую жидкость гидроусилителя в заранее подготовленную емкость.
• Момент затяжки: 23 Нм.

5. Отверните нижние болты крепления насоса гидроусилителя руля.

7. Выверните болты крепления и отсоедините магистраль гидроусилителя руля от блока цилиндров.

8. Нажмите на фиксаторы и отсоедините шланги охлаждающей жидкости от панели радиатора.

9. Ослабьте хомут и отсоедините шланг от насоса ГУР.

Слейте вытекающую жидкость гидроусилителя в заранее подготовленную емкость.

10. Отверните стопорную гайку и отсоедините направляющую щупа от блока цилиндров и уберите ее в сторону.

11. Отверните стопорную гайку и отсоедините шланг кондиционера от панели радиатора.

12. Снимите верхние болты крепления насоса гидроусилителя руля.

13. Снимите насос гидроусилителя руля.

14. Открутите датчик давления жидкости гидроусилителя руля.

15. Установка производится в порядке, обратном разборке, за исключением некоторых особенностей: замените уплотнительное кольцо насоса ГУР на новое, для этого:

• Наденьте новое уплотнительное кольцо на специальный инструмент 211-243 (1).
• Поместите специальный инструмент на ниппель и установите уплотнительное кольцо (2).

16. После установки залейте рабочую жидкость в ГУР и удалите воздух из системы.

1. Снимите клиновой ремень.

2. Сожмите хомуты (1) и отсоедините быстроразъемную муфту маслорадиатора гидроусилителя руля от шланга (2).

Слейте вытекающую жидкость гидроусилителя в заранее подготовленную емкость.

3. Отверните нижние болты крепления насоса гидроусилителя руля.

5. Выверните стопорный болт (1) и отсоедините расширительный бачок охлаждающей жидкости от колесной арки. Отодвиньте танк в сторону.

6. Отсоедините бачок жидкости гидроусилителя руля от колесной арки.

7. Отсоедините шланг от бачка жидкости гидроусилителя руля.

Слейте вытекающую жидкость гидроусилителя в заранее подготовленную емкость.

8. Отсоедините топливный фильтр от колесной арки. Отодвиньте фильтр в сторону.

9. Отверните стопорные гайки (1), ослабьте хомуты (2) и отсоедините выпускной патрубок интеркулера.

10. Отверните стопорную гайку и отсоедините напорную магистраль гидроусилителя руля от крышки головки блока цилиндров.

11. Отверните болт крепления и отсоедините напорную магистраль гидроусилителя от проушины электродвигателя.

12. Отсоедините напорную магистраль от насоса гидроусилителя руля.

• Слейте вытекающую жидкость гидроусилителя в заранее подготовленную емкость.
• Момент затяжки: 22 Нм.

13. Открутите верхние болты насоса гидроусилителя руля и снимите насос.

14. Ослабьте хомут и отсоедините шланг от насоса ГУР.

15. Установка производится в порядке, обратном разборке, за исключением некоторых особенностей: замените уплотнительное кольцо насоса ГУР на новое, для этого:

• Наденьте новое уплотнительное кольцо на специальный инструмент 211-243 (1).
• Поместите специальный инструмент на ниппель и установите уплотнительное кольцо (2).

16. После установки залейте рабочую жидкость в ГУР и удалите воздух из системы.

Масляный радиатор гидроусилителя руля

1. Выверните стопорный болт (1) и отсоедините расширительный бачок охлаждающей жидкости от колесной арки. Отодвиньте танк в сторону.

2. Отсоедините бачок жидкости гидроусилителя руля от колесной арки.

3. Отсоедините шланг от бачка жидкости гидроусилителя руля.

Слейте вытекающую жидкость гидроусилителя в заранее подготовленную емкость.

5. Отсоедините трубопровод жидкости гидроусилителя руля от бачка к радиатору от колесной арки.

6. Сожмите хомуты (1) и отсоедините быстроразъемную муфту масляного радиатора гидроусилителя руля от шланга (2).

Слейте вытекающую жидкость гидроусилителя в заранее подготовленную емкость.

Читайте также: Погружной насос Unipump eco float 3 с поплавком 480 Вт

7. Снимите решетку радиатора.

8. Снимите масляный радиатор гидроусилителя руля.

Показан со снятым передним бампером для наглядности.

9. Установка производится в порядке, обратном снятию.

После установки заполните гидроусилитель руля гидравлической жидкостью и удалите воздух из системы.

При покупке книги в формате PDF

1. Вы можете скачать книгу сразу после оплаты.

2. Книга будет загружена в формате PDF, и вы сможете скачать ее на любое устройство.

1. Все книги отличного качества, так как мы работаем напрямую с издательствами.

2. Электронные книги ничем не уступают бумажным книгам и являются их полными аналогами.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете связаться с нами по конкретному адресу.

4. Все платежи на сайте максимально защищены и осуществляются с использованием мировых платежных систем.

Книга не предназначена для продажи в вашей стране.

заказать бумажную версию этой книги можно на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) происходит на сайте.

Для этого вам необходимо найти интересующую вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства цена на сайте для жителей России, Белоруссии и Казахстана представлена ​​в рублях.

Для жителей Украины в гривнах, а для всех остальных стран - в долларах.

После нажатия на кнопку «КУПИТЬ» откроется окно оплаты, где вы сможете выбрать платежную систему, с помощью которой вы сможете оплатить выбранную книгу любой банковской картой (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить кредитной картой» откроется платежная система Portmone, что является самым простым способом проведения платежа.

Кроме того, на сайте есть четыре платежные системы для оплаты:

• Яндекс (оплата с любой банковской карты, счета Яндекс Деньги, киви кошелька, терминалов и так далее);
• Portmone (оплата с любой банковской карты, счета Portmone);
• PayPal (оплата с любой банковской карты, счет PayPal);
• WebMoney (оплата с любой банковской карты, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, в которой нужно выбрать удобный способ оплаты (банковская карта, QIWI, счет Яндекс Деньги и так далее)

После указания платежных реквизитов и подтверждения платежа произойдет оплата товара.

Если у вас банковская карта в валюте отличной от рубля, деньги будут списаны с карты по курсу ЦБ РФ на момент покупки.

Этот способ оплаты оптимален для жителей России, Казахстана и Белоруссии.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone будет запущена платежная система, в которой необходимо выбрать способ оплаты, банковскую карту или счет Portmone.

Цена в платежной системе Portmone конвертируется в доллары по курсу ЦБ той страны, где вы находитесь.

Если у вас есть банковская карта в валюте, отличной от доллара, деньги будут сняты с карты по курсу центрального банка вашей страны на момент покупки.

После указания платежных реквизитов и подтверждения платежа произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal будет запущена платежная система PayPal, в которой необходимо выбрать способ оплаты, кредитную карту или счет PayPal.

Если у вас уже есть учетная запись PayPal, вам необходимо войти в систему и произвести платеж.

Если у вас нет учетной записи PayPal и вы хотите оплатить кредитной картой через PayPal, вам нужно нажать кнопку «Создать учетную запись», показанную стрелкой на картинке.

Затем PayPal попросит вас выбрать страну и ввести данные вашей кредитной карты.

После указания данных, необходимых для совершения платежа, необходимо нажать на кнопку «Оплатить сейчас)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где нужно выбрать способ оплаты, банковскую карту или кошелек WebMoney.

Если у вас уже есть кошелек WebMoney, вам необходимо авторизоваться и произвести оплату.

Читайте также: Патрубки бензонасоса ВАЗ 2114

Если у вас нет кошелька WebMoney и вы хотите оплатить другим способом, вам необходимо выбрать один из способов, предлагаемых WebMoney, и произвести оплату

После указания платежных реквизитов и подтверждения платежа произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин КрутильВертель с сайта платежной системы вы будете перенаправлены на страницу успешной оплаты:

На этой странице необходимо указать свой адрес электронной почты, на который будет выслан доступ для скачивания книги.

Если вы уже зарегистрированы на нашем сайте, просто перейдите по ссылке в личный кабинет.

Купленная вами книга окажется в вашем личном кабинете, откуда вы всегда сможете ее скачать.

Обратите внимание, что после совершения платежа необходимо вернуться с сайта платежной системы на сайт КрутилВертель.

Если вы по какой-то причине не вернулись на сайт и закрыли вкладку платежной системы с сообщением о том, что оплата прошла, сообщите нам об этом: мы вышлем вам письмо с указанием доступа для скачивания книги.

Проблемы при оплате банковскими картами

Иногда могут возникнуть трудности при оплате кредитными картами Visa/MasterCard. Наиболее распространенными являются:

1. Есть ограничение на покупку карты онлайн
2. Пластиковая карта не предназначена для осуществления платежей через Интернет.
3. Пластиковая карта не активирована для совершения платежей в Интернете.
4. На пластиковой карте недостаточно средств.

Для решения этих проблем необходимо позвонить или написать в техподдержку банка, где вы обслуживаетесь. Специалисты банка помогут их решить и произвести оплату.

Это в основном все. Весь процесс оплаты PDF книги по ремонту автомобилей на нашем сайте занимает 1-2 минуты.

Источник статьи: http://krutilvertel.com/ford-transit-connect-2003-glava18-gidrousilitel-rulevogo-upravlenija

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Детали рулевого управления с гидроусилителем Форд Транзит

Насос ГУР (гидроусилитель) Форд Транзит – снятие и установка

Отсоедините провод заземления аккумулятора.

Снимите приводной ремень, затем открутите болты и снимите шкив насоса ГУР Ford Transit.

Подставить емкость с маслом под насос ГУР Форд Транзит, открутить штуцеры патрубков и слить масло из системы ГУР.

Закройте открытые концы труб и порты насоса, чтобы предотвратить попадание грязи в систему.

Открутите винт и отсоедините кронштейн шланга высокого давления на задней части насоса (при наличии).

Рис. 186. Насос гидроусилителя руля (ГУР) Ford Transit с кронштейном (показан регулировочный болт (А) с гайкой)

Отверните болты крепления кронштейна насоса и снимите насос вместе с кронштейном с двигателя (рис. 186).

Установите насос гидроусилителя рулевого управления Ford Transit в обратном порядке. Затяните болты требуемым моментом. После установки насоса заполните систему маслом.

Рулевое управление Форд Транзит с гидроусилителем руля

На модели Ford Transit с независимой передней подвеской установлено рулевое управление ZF, а на модели с жесткой передней осью – рулевое управление Bendix.

Гидроусилитель руля Форд Транзит ремонту не подлежит и в случае неисправности подлежит замене на новый.

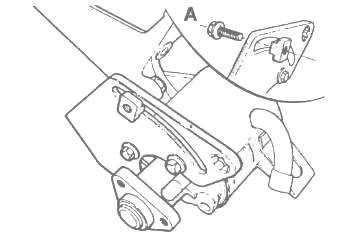

Рис. 187. Болт пластины крепления трубок к рулевому ZF (гидроусилитель руля, независимая подвеска Ford Transit)

Снятие и установка рулевого механизма Форд Транзит с гидроусилителем (ГУР) производится в основном как обычный рулевой механизм, но перед его снятием необходимо отсоединить магистрали от рулевого механизма и слить масло в замененную тару.

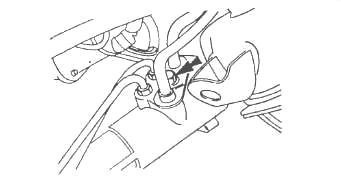

Рис. 188. Соединения рулевой колонки Bendix (усилитель руля, передний мост Ford Transit с жесткой рамой)

На рулевом управлении ZF автомобилей Ford Transit трубки крепятся к корпусу рулевого управления с помощью специальной пластины, которая удерживается болтом (рис. 187), а на рулевом управлении Bendix — с помощью фитингов (рис. 188).

Также нужно отсоединить шланг и кронштейны крепления шланга от рулевой коробки и закрыть концы шлангов и отверстия в коробке, чтобы внутрь не попала грязь.

Рулевое управление Bendix (жесткий передний мост Ford Transit) с гидроусилителем крепится к раме четырьмя болтами (рис. 189), в отличие от механизма без усилителя, имеющего три крепежных болта.

Читайте также: Китайские буровые насосы

При установке рулевого управления следите за тем, чтобы держатели трубок не были перетянуты.

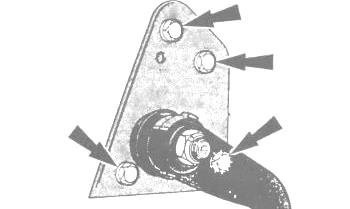

Рис. 189. Болты крепления рулевого управления Bendix (гидроусилитель руля, жесткий передний мост Ford Transit)

После установки рулевого управления и подсоединения трубок заполните систему маслом, как описано в конце этого параграфа.

Шланги и шланги ГУР Форд Транзит – снятие и установка

Чтобы снять шланги ГУР, на некоторых моделях Форд Транзит до 1995 года необходимо снять решетку радиатора и открутить болты со скоб, которыми шланги крепятся к передней части кузова.

Перед отсоединением шлангов от рулевого механизма и насоса ГУР Ford Transit подставьте под них емкости для сбора пролитого масла и очистите поверхности вокруг шлангов.

Помните, что на моделях с реечным рулевым управлением (ZF) трубки крепятся к рулевому механизму с помощью крепежной пластины (рис. 187), а на моделях с рулевым управлением с винтом-гайкой — с помощью обычных фитингов (рис. 188).

Закройте концы отсоединенных труб и отверстий, чтобы внутрь не попала грязь. Также на некоторых моделях необходимо отсоединить кронштейны крепления трубки от рулевого механизма и насоса.

На более поздних моделях Ford Transit шланги присоединяются к бачку гидроусилителя с помощью легкосъемных разъемов, чтобы предотвратить ненужную утечку рабочей жидкости (масла).

Чтобы отсоединить шланг, сожмите вместе язычки разъема и одновременно вытяните шланг из ниппеля.

Если шланги и/или уплотнительные кольца затвердели, деформировались или треснули, их необходимо заменить в обязательном порядке.

Поскольку новые уплотнительные кольца поставляются только с новыми шлангами и шлангами Ford Transit, будьте осторожны, чтобы не повредить шланги при снятии шлангов.

При установке труб следите за тем, чтобы крепления не были сильно затянуты и чтобы внутрь не попала грязь и посторонние частицы. После подсоединения линий заполните систему маслом, как описано ниже.

Заправка (прокачка) системы ГУР Форд Транзит

Заполните бачок гидроусилителя руля Ford Transit маслом до отметки «MAX». Включите ручной тормоз и поднимите переднюю часть автомобиля, чтобы передние колеса не отрывались от земли.

Не заводя двигатель, дважды поверните руль из одного крайнего положения в другое. Доливайте масло в бак, поворачивая руль, чтобы поддерживать постоянный уровень.

Опустите автомобиль на землю и запустите двигатель. При работе двигателя на холостом ходу еще несколько раз повернуть колеса из одного крайнего положения в другое. Не забывайте поддерживать уровень масла на отметке MAX, добавляя его в бак.

Диагностика неисправностей рулевого управления и подвески Ford Transit

Трудно поворачивать руль

- Смажьте пальцы поворотных кулаков (Ford Transit с жесткой передней осью).

- Нарушено взаимное расположение рулевого механизма и рулевой колонки (жесткий передний мост).

- Неправильная регулировка рулевого управления Ford Transit.

- Отсутствие смазки в рулевом механизме (проверьте состояние кожухов рулевой рейки).

- Проклейка в местах соединения рулевой тяги.

- Нарушены углы передних колес.

- Вклейка опорного подшипника телескопической стойки подвески или в шаровую опору (независимая передняя подвеска).

- Ремень насоса ГУР ослаб (проскальзывает) или оборван.

- Низкий уровень масла в системе ГУР Ford Transit (необходимо найти и устранить утечки. Не допускать работы насоса ГУР без масла).

Машину «уносит» в сторону

- Неисправные амортизаторы/амортизаторы Ford Transit (амортизаторы следует заменять только парами).

- Ослабли колесные гайки.

- Требуется балансировка колес.

- Нарушены углы установки колес.

- Сильный износ или перекос подшипников ступицы Ford Transit.

- Сильный износ или перекос рулевого управления.

- Сильный износ шарниров рулевой тяги.

- Сильный износ шкворней и втулок шкворней (жесткий передний мост).

Вибрация передних колес и всего автомобиля Форд Транзит на большой скорости

- Сильный износ верхней опоры телескопической стойки или шарового шарнира (независимая передняя подвеска). Гайки пружинной лестницы ослаблены.

- Независимая пружина передней подвески Ford Transit ослабла или сломалась.

Чрезмерное раскачивание автомобиля при прохождении поворотов, наезде на неровности и торможении

- Пружина ослаблена или сломана.

- Нарушение геометрии подвески.

- Нарушение геометрии ходовой части (шасси) Ford Transit.

Источник статьи: http://avtosteh.ru/ford_tranzit_gidrousilitel_rulevogo_upravleniya.html
