Замена датчика температуры ford transit

если вы посмотрите на свою таблицу ниже, все должно работать нормально
а если график очень похож на таблицу датчиков отВаз2110
в принципе есть идея попробовать

Один источник

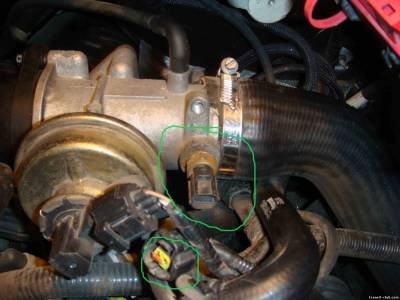

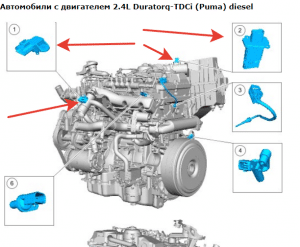

датчик температуры впускного воздуха ford transit 2.4

Транзит. Мотор. Клуб любителей микроавтобусов и минивэнов

датчик температуры впускного воздуха ford transit 2.4 Transit. Двигатель

Размещенно от Grach01 9 октября 2018 г. 19:09

Разместил troshki »09 октября 2018 19:15

Опубликовано Grach01 Окт 09, 2018 19:20

Автор troshki »09 октября 2018 19:26

Опубликовано Grach01 Окт 09, 2018 19:29

Отправлено через 16 минут 48 секунд:
Странно масштабируется, все подключено, но этот чип корчится

Работает на phpBB Forum Software phpBB Limited Русская поддержка phpBB

Время: 0,147 с Пиковое использование памяти: 7,52 МБ GZIP: активен

Один источник

Где находится датчик температуры двигателя форд транзит

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Компоненты электронной системы управления двигателем Форд Транзит

Программируемая электронная система управления двигателем Lucas EPIC с 1992 года устанавливается на турбодвигатели Ford Transit (рис. 47).

Электронный модуль EPIC управляет работой ТНВД Ford Transit и системы рециркуляции отработавших газов на основании сигналов положения педали акселератора, давления во впускном коллекторе, частоты вращения/положения коленчатого вала, температуры охлаждающей жидкости и температуры воздуха.

Клапан рециркуляции управляется электронным модулем через вакуумный клапан.

Рис. 47. Расположение элементов системы Lucas EPIC на двигателе Ford Transit

1-Электронный модуль (блок управления), 2-ТНВД, 3-Датчик положения педали акселератора (до 1995 г.), 4-Датчик давления во впускном коллекторе, 5-Клапан рециркуляции, 6-Датчик температуры охлаждающей жидкости, 7-Датчик температуры воздуха, 8-Датчик положения/частоты вращения коленчатого вала, 9-Вакуумный клапан (система рециркуляции), 10-Диагностический разъем

Особенностью электронной системы управления двигателем Ford Transit является отсутствие механической связи между педалью акселератора и ТНВД. Вместо этого педаль соединена кабелем акселератора с датчиком положения педали.

В зависимости от положения педали датчик подает сигналы на электронный модуль системы, который, в свою очередь, через электропривод управляет работой ТНВД.

На моделях Ford Transit более поздних версий датчик педали акселератора расположен на кронштейне педали и объединен с ним в один блок; В данном случае трос газа отсутствует.

Электронный модуль (блок управления) Форд Транзит

Электронный модуль (блок управления) Форд Транзит является основной частью системы управления двигателем.

Модуль получает информацию от датчиков об изменении условий работы двигателя, обрабатывает ее и на основе этой информации подает сигналы на исполнительные устройства, управляющие ТНВД и системой рециркуляции.

Таким образом, цикловая подача топлива и количество отработавших газов, возвращаемых во впускной коллектор, зависят от условий работы двигателя: температуры воздуха и охлаждающей жидкости, положения педали акселератора и скорости вращения вала двигателя.

Снятие и установка ЭБУ двигателя Форд Транзит

На моделях Ford Transit, выпущенных до 1995 года, поверните две защелки внутри перчаточного ящика против часовой стрелки, сдвиньте пластину модуля электроники вперед и опустите ее вместе с модулем.

Рис. 48. Замки пластины электронного модуля EPIC и прорезь для крепления кронштейна крепления модуля Ford Transit

Нажмите на монтажную скобу модуля, чтобы извлечь ее из паза в пластине (рис. 48), и снимите электронный модуль с пластины.

Освободите защелку на электрическом разъеме. Отсоедините разъем от модуля и снимите модуль с автомобиля.

На более поздних моделях Ford Transit отверните две гайки крепления резинового чехла к электрическому разъему на перегородке, вытащите чехол и отсоедините разъем.

С помощью отвертки аккуратно сожмите небольшой лоток для хранения в верхней части приборной панели со стороны пассажира.

Через отверстие, открывшееся после снятия лотка, откручиваем болт кронштейна крепления и снимаем электронный модуль. Установка выполняется вверх ногами.

Датчик положения коленвала Форд Транзит

В задней части блока цилиндров рядом с маховиком (чуть выше стартера) установлен индуктивный датчик импульсов Ford Transit, а в периферийной части маховика имеется ряд отверстий, равномерно расположенных по окружности, между какие разделы (один из этих разделов отсутствует).

Каждый раз, когда перегородка маховика проходит близко к датчику, датчик посылает электрический импульс в электронный модуль.

Скорость вращения вала двигателя определяется частотой импульсов. Отсутствие импульса (в момент прохождения отсутствующей перегородки) служит сигналом положения ВМТ коленчатого вала.

Снятие и установка датчика Форд Транзит

Отсоедините электрический разъем от датчика, отверните болт и снимите датчик с двигателя. Будьте осторожны, чтобы не потерять шайбу, установленную под датчиком (если имеется).

Установка выполняется вверх ногами. Если под датчиком была шайба, ее необходимо установить в исходное положение.

Датчик температуры охлаждающей жидкости Форд Транзит

Датчик температуры Форд Транзит представляет собой полупроводниковый термистор с отрицательным температурным коэффициентом, то есть электрическое сопротивление датчика постепенно уменьшается с ростом температуры.

Из-за изменения сопротивления датчика в зависимости от температуры меняется и напряжение сигнала, подаваемого на электронный модуль через датчик, что используется модулем для более точного определения цикловой подачи топлива ТНВД.

Снятие и установка датчика температуры Форд Транзит

Слейте систему охлаждения. Отсоедините электрический разъем от датчика, расположенного на корпусе термостата. Открутите датчик от корпуса и снимите его.

Установка выполняется вверх ногами. Перед установкой загерметизируйте резьбу датчика герметиком. После завершения установки заливаем немного жидкости в систему охлаждения.

Датчик температуры воздуха Форд Транзит

Снятие и установка датчика температуры воздуха. Датчик работает так же, как и датчик температуры охлаждающей жидкости.

Снимите воздушный фильтр Ford Transit или впускной канал, если необходимо получить доступ к датчику.

Отсоедините электрический разъем от датчика и вытащите датчик из корпуса воздушного фильтра. Установка выполняется вверх ногами.

Датчик положения педали акселератора Форд Транзит

Датчик механически связан с педалью акселератора (с 1995 года он устанавливается непосредственно на кронштейне педали) и преобразует движение педали в электрические сигналы, которые затем передаются в электронный модуль.

На основании этих сигналов модуль Ford Transit (блок управления двигателем) определяет цикловую подачу топлива ТНВД, необходимую для поддержания оборотов двигателя, заданных с положения педали.

Снятие и установка датчика Форд Транзит

На автомобилях Ford Transit выпуска до 1995 года отверните две гайки и снимите датчик вместе с кронштейном с перегородки моторного отсека.

Отсоедините трос дроссельной заслонки от стержня датчика. Отсоедините датчик от электрического разъема, затем отверните гайки и отделите датчик от кронштейна. Установка датчика производится в обратном порядке.

На более поздних моделях датчик объединен в один блок с педалью акселератора и снимается вместе с ней.

Датчик давления во впускном коллекторе Форд Транзит

Датчик служит для определения величины давления, разрежения во впускном коллекторе.

Информация от датчика отправляется в электронный модуль двигателя Ford Transit, который определяет положение дроссельной заслонки и управляет работой рециркуляционного вакуумного клапана в зависимости от нагрузки на двигатель.

Рис. 49. Ford Transit болты крепления вакуумного клапана (А) и датчика давления (В

Датчик давления вместе с клапаном вакуумной рециркуляции расположен на кронштейне, закрепленном на перегородке моторного отсека (рис. 49).

Снятие и установка датчика Форд Транзит

Выверните болты крепления кронштейна и отделите кронштейн от перегородки.

Отсоедините электрический разъем и всасывающий шланг в нижней части датчика.

Открутите два винта и снимите датчик с кронштейна. Установка выполняется вверх ногами.

Вакуумный клапан Форд Транзит

Вакуумный клапан Ford Transit регулирует разрежение в основном клапане рециркуляции на основе сигналов электронного модуля.

Клапан вместе с датчиком давления расположен на кронштейне, закрепленном на перегородке моторного отсека.

Снятие и установка вакуумного клапана Форд Транзит

Вакуумный клапан снимается и устанавливается так же, как и датчик давления, который находится с ним на одном кронштейне.

Проверка электронной системы Ford Transit

Элементы системы управления двигателем Форд Транзит тесно связаны между собой, поэтому определить неисправность отдельного узла традиционными методами невозможно.

В то время как опытный механик, ранее работавший с более простыми системами, иногда может определить неисправный компонент и локализовать проблему (или смягчить последствия), при общем тестировании системы такое вмешательство, как правило, нежелательно, поскольку устраняет симптомы скрытых отказов.

Электронный модуль (блок управления двигателем) Форд Транзит имеет возможности самодиагностики, позволяющие ему самостоятельно определять неисправности при работе системы.

При возникновении неисправности модуль определяет причину и характер неисправности, записывает в свою электронную память код, соответствующий этой неисправности, после чего (в большинстве случаев) система продолжает работать в аварийном режиме с ранее заложенными в памяти параметрами. Память электронного модуля Форд Транзит.

Ford Transit 2.2 TDCI 5дв фургон, 100 л.с, 6МКПП, 2014 г.в. — неисправности датчика температуры охлаждающей жидкости двигателя

Проверка температуры охлаждающей жидкости является важнейшим условием нормальной работы силового агрегата автомобиля. Эту проверку осуществляет датчик температуры охлаждающей жидкости (ДТОЖ). И если такой датчик выходит из строя, возникают неполадки и сбои в работе двигателя.

Основные признаки неисправности датчика температуры охлаждающей жидкости:

- падение оборотов или даже самопроизвольная остановка двигателя на холостом ходу;
- длительный прогрев автомобиля;
- частый выход двигателя за пределы оптимального температурного диапазона;
-увеличение расхода топлива;
-снижение общей управляемости автомобиля;
- темный дым из выхлопной трубы;
- нарушение стабильной работы двигателя;

Какие симптомы указывают на проблемы с датчиком

-Холодный пуск двигателя затруднен. Автомобиль заводится, но тут же останавливается, необходимо сделать несколько повторных попыток. Это может быть связано с термопарой, датчиком положения дроссельной заслонки, недостаточной компрессией или проблемами с зажиганием.
- Минимальная нестабильность. Помимо указателя температуры на него влияет обслуживание свечей зажигания, ДМРВ, форсунок и многие другие факторы.
-Температурный режим в пределах нормы, но охлаждающая жидкость начинает закипать. Если вышел из строя термостат или снизился уровень антифриза в рубашке, показания прибора могут отличаться от реального положения дел.

Как проверить датчик температуры охлаждающей жидкости

Для корректной индикации температуры охлаждающей жидкости датчик должен быть погружен в эту жидкость. Поэтому регулярно проверяйте наличие хладагента и его уровень в системе. Это первое, что нужно сделать, если вы подозреваете, что этот инструмент работает плохо.

Если с уровнем антифриза в системе охлаждения полный порядок, то возможно окислены контакты или есть другие нарушения в подключении датчика температуры охлаждающей жидкости. Вы можете сами проверить его подключение. Обычно, но не всегда, такой датчик устанавливается рядом с термостатом. В некоторых двигателях ДТОЖ не одинок. Поэтому проверьте правильное количество датчиков и их расположение для вашего автомобиля. Когда вы найдете датчик температуры охлаждающей жидкости и определите, что с его подключением все в порядке, нужно проверить сам прибор. Для этого ДТОЖ необходимо демонтировать, так как его необходимо проверить погружением в стакан кипятка.

Далее возьмите свой датчик, окуните его в стакан с кипятком и измерьте сопротивление на выходе. В целом единых показателей изменения сопротивления не существует. Датчики для разных машин, от разных производителей будут показывать разную разницу сопротивления. Правильные значения при определенных температурах, особенно для вашего датчика, необходимо найти в руководстве по эксплуатации вашего автомобиля.

Если значения сопротивления датчика и эталонные значения совпадают или имеют минимальную погрешность, датчик температуры охлаждающей жидкости исправен. Ну а если показатели сопротивления отличаются, датчик нужно заменить. На самом деле сама его конструкция, как и принцип работы, не предусматривает никакого ремонта. Поэтому других вариантов просто нет.

Как Проверить Датчик Температуры Ford Транзит

Форд Фокус 2 оснащен датчиком температуры охлаждающей жидкости, который, несмотря на свою невысокую стоимость, играет важную роль в обеспечении правильной и размеренной работы всего автомобиля.

Особенности конструкции и принцип работы

Датчик охлаждающей жидкости является основополагающим элементом электросистемы любого автомобиля, но его надежность напрямую зависит от марки автомобиля, на котором он установлен. Устройство предназначено для контроля и понижения температуры двигателя без дополнительных опций и отображения данных о температуре на приборной панели, расположенной в салоне. Корректная работа датчика при такой настройке влияет на запуск двигателя, формирование воздушно-топливных консистенций и введение определенного вида топлива.

Датчик небольшой и расположен так, что находится в непосредственном контакте с жидкостью, создаваемой для охлаждения устройства. Показатели, направляемые на это оборудование, отправляются в виде электронного сигнала на блок управления электродвигателем. Этот датчик использует электронный сигнал для создания желаемой консистенции топлива и мощности воспламенения, а также для регулирования всего оборудования в системе охлаждения двигателя. Это контролируется включением и выключением скорости вращения вентилятора, а затем регулярно поддерживается необходимая рабочая температура.

Датчик температуры Форд Фокус 2, благодаря материалам, из которых он изготовлен, способен изменять электронное сопротивление в зависимости от температуры. Содержит оборудование, изготовленное из качественных материалов, и контакты, подключенные к электронной системе автомобиля. Если наблюдается ненормальная работа, в электронику посылаются неверные данные, что приводит к нарушению однородности и сбоям в работе системы охлаждения. Неисправности также приводят к тому, что охлаждающая вода нагревается до кипения.

Чтобы оценить работу датчика температуры охлаждающей воды, необходимо «вызвать» сетевое устройство работоспособности и получить данные с помощью омметра при различных температурах. Новое устройство устанавливается, если:

• Нет реакции на температурные конфигурации.
• Показания отличаются от реальных.

Для контроля выхода воздуха установлен лямбда-зонд. Датчик улучшает расход топлива. Если воздуха в системе недостаточно, подача кислорода стабилизируется.

Лямбда-зонд находится рядом с двигателем и может работать при температуре от 400 градусов и выше. Форд Фокус 2 имеет два датчика: 1-й за катализатором, 2-й возле камеры сгорания.

Кроме того, Форд Фокус 2 имеет датчик, регулирующий работу коленчатого вала двигателя.

При невозможности подключения датчика состояния коленчатого вала двигатель останавливается, а в память выводится код ошибки, на что указывает индикатор на панели прибора.

Датчик температуры охлаждающей жидкости определяет перегрев АКПП, контролируя нагрев масла в коробке. Он расположен в масляном поддоне или внутри коробки. К вспомогательным датчикам относятся: педаль тормоза и датчик положения дроссельной заслонки, дроссельные заслонки, расположенные в салоне. В таблице указана цена датчика температуры на Форд Фокус 2.

Датчик температуры охлаждающей жидкости (ДТОЖ) – важный элемент автомобиля, от которого зависит своевременное оповещение водителя о перегреве двигателя. Как следует из названия, его целью является измерение температуры охлаждающей воды. Он поступает в систему управления двигателем, и его показания регулируют различные характеристики двигателя: время зажигания, процентное содержание топлива в рабочей консистенции, скорость вращения коленчатого вала и многие другие.

Устройство датчика температуры охлаждающей воды довольно распространено. Это термистор в корпусе. Термистор это резистор, который отличается тем, что его сопротивление уменьшается с ростом температуры.

Выход из строя датчика температуры охлаждающей жидкости может привести к перегреву двигателя и другим проблемам. Необходимо следить за его состоянием и в случае неисправности проверять датчик температуры охлаждающей жидкости и при необходимости заменять его новым.

Что свидетельствует о неисправности датчика температуры охлаждающей жидкости

Самый распространенный метод диагностики проблемы с датчиком температуры охлаждающей жидкости — это когда она возникает. Он почти всегда выходит из строя из-за повреждений, которые могут быть механическими или коррозионными. Если корпус датчика сломается, о его размеренной работе можно забыть. При этом может выйти из строя и терморезистор, расположенный в самом корпусе, в таком случае неисправность датчика температуры охлаждающей жидкости покажет:

Видео: Как Проверить Датчик Температуры Ford Транзит

• Сигнальная лампа, предупреждающая водителя о перегреве двигателя;
• Значительное увеличение расхода бензина;
• Препятствия двигателя: затрудненный запуск, непроизвольная остановка, нестабильный холостой ход и другие неисправности;
• Ошибки на приборной панели определяются блоком управления электрооборудованием (их количество варьируется в зависимости от модели и производителя автомобиля).

При наличии каких-либо признаков, указывающих на проблему с датчиком температуры охлаждающей жидкости, его можно немедленно заменить. Стоимость такого устройства невысока, особенно для обычных моделей автомобилей. При желании вы можете запустить собственную диагностику, чтобы убедиться, что датчик является источником возникающих проблем.

Где находится датчик температуры охлаждающей жидкости

Сам ДТОЖ это небольшое пластиковое устройство с железной проволокой. С его помощью он крепится к выхлопной трубе головки блока цилиндров путем вкручивания в нее. Датчик необходимо расположить таким образом, чтобы он имел непосредственный контакт с охлаждающей жидкостью, по которому можно сделать вывод о неточности его показаний на низком уровне.

Важно: На некоторых моделях автомобилей могут быть установлены два датчика температуры охлаждающей жидкости. При этом один из них регистрирует температуру на выходе из двигателя, а второй на выходе из радиатора.

Как проверить датчик температуры охлаждающей жидкости

Прежде чем приступать к конкретной проверке датчиков, необходимо убедиться в отсутствии дефектов проводки автомобиля. Для правильной работы ДТОЖ он должен быть всегда запитан напряжением 5 вольт. Проверить, что это достаточно просто, нужно отсоединить провода от датчика температуры охлаждающей жидкости и проверить выходное напряжение на них с помощью вольтметра (мультиметра) при работающем двигателе. Если проблем не обнаружено и на датчик подается 5 вольт, можно приступать к диагностике самого термистора.

Для проверки правильности сопротивления датчика температуры охлаждающей воды потребуются: мультиметр, термометр, электронный чайник (или другое устройство, способное постоянно нагревать воду), ключ для снятия датчика.

Когда инструменты готовы, вы должны сначала снять датчик с машины. Вы сможете действовать двумя способами.

Метод 1: проверить ДТОЖ в электрочайнике

1-й метод диагностики датчика попробуйте с электронным чайником. Требует:

1. Поместите термометр (желательно электрический, потому что вам придется определять самые высокие температуры) в чайник с холодной водой;
2. Затем подключите мультиметр к датчику (в положении для измерения сопротивления);
3. Поместите датчик в чайник;
4. Определите датчик и зарегистрируйте его;
5. Включите чайник и запишите показания сопротивления датчика, когда вы достигнете основных точек нагрева. 10, 15, 20 градусов Цельсия и так далее;
6. Сравните результаты с таблицей ниже.

Если полученные значения сильно отличаются от идеальных, датчик температуры охлаждающей воды неисправен и подлежит замене.

Метод 2: проверка ДТОЖ без указателя температуры

Менее понятный, но более распространенный метод проверки датчика без индикатора температуры. Суть его в том, что при нагревании он достигает 100 градусов Цельсия и выше его температура подняться не может. Следовательно, эту точку можно принять за эталонное значение и измерить сопротивление датчика при заданной температуре.

Поместите датчик температуры охлаждающей воды в кипящую воду и измерьте его сопротивление мультиметром. При температуре 100 градусов датчик должен показывать значение около 177 Ом. С учетом погрешности падения температуры в процессе кипячения (примерно до 95-97 градусов Цельсия), при измерении сопротивление датчика должно быть на уровне около 210-190 Ом.

Датчик температуры охлаждающей жидкости установлен в системе охлаждения двигателя.

Чувствительным элементом датчика является термистор, электронное сопротивление которого изменяется пропорционально температуре.

При низкой температуре охлаждающей воды (–40 °С) сопротивление термистора составляет примерно 100 кОм, а при повышении температуры до 130 °С падает до 70 Ом.

Электрический блок питает цепь датчика температуры постоянным опорным напряжением.

Напряжение сигнала датчика самое высокое на холодном двигателе и уменьшается по мере прогрева.

По значению напряжения электрический блок определяет температуру двигателя и учитывает ее при расчете характеристик управления впрыском и зажиганием.

В случае неисправности датчика или неисправности в цепи подключения ЭБУ устанавливает код неисправности и сохраняет его.

Помимо вышеперечисленного, датчик также косвенно выступает в роли датчика измерения температуры охлаждающей воды в составе устройства.

На основании информации от этого датчика блок управления электродвигателем меняет указатель.

Для устранения проблемы проверьте надежность контактных соединений в проводке к датчику или замените датчик.

Датчик температуры охлаждающей жидкости установлен в выхлопной трубе водяной рубашки двигателя под катушкой зажигания.

Проверьте сопротивление на клеммах датчика при различных температурных критериях.

Вам пригодится: кнопка "19", тестер, датчик температуры.

Отсоедините отрицательный кабель от аккумулятора.

Если вы меняете подготовленный датчик быстро, не сливайте охлаждающую жидкость. Только после этого добавить немного охлаждающей воды.

При замене датчика охлаждающую жидкость подключать нельзя: после снятия датчика закройте отверстие пальцем или колпачком, потери охлаждающей воды будут небольшими.

Для замены датчика нужно снять модуль зажигания для этого:

Снимите кабельные наконечники высокого напряжения с модуля

Отсоедините фиксатор провода низкого напряжения от модуля зажигания.

Используйте ключ Torx T25, чтобы ослабить три винта, удерживающие катушку зажигания.

Нажав на клемму колодки проводки отключаем колодку от измерения температуры охлаждающей воды

Ключ на 19 ослабляет затяжку датчика

Вынимаем датчик и вставляем на него точку и прикручиваем новый датчик (можно резьбу нового датчика смазать герметиком)

Проверьте датчик температуры охлаждающей жидкости

Подключите тестер к клеммам датчика и определите сопротивление, также определите текущую температуру с помощью термометра.

Чтобы измерить сопротивление на клеммах датчика при различных температурных критериях, погрузите датчик в горячую воду и проверьте изменение его сопротивления по мере охлаждения воды, контролируя температуру воды с помощью термометра
