Замена датчика абс форд транзит своими руками

Замена датчика АБС

Антиблокировочная тормозная система (ABS) предотвращает блокировку колес при торможении, устраняя риск потери контроля над автомобилем и сохраняя его устойчивость во время движения. Благодаря приемлемой стоимости данное оборудование массово устанавливается на современную автомобильную технику. Важную роль в работе системы играют датчики-датчики, которые крепятся на ступицах и фиксируют скорость вращения колес.

Назначение датчика АБС и принцип работы

Датчик ABS является одним из трех основных компонентов системы, в которую также входят модуль управления и гидроблок. Устройство определяет блокирующий момент колеса по частоте его вращения. При возникновении этого нежелательного события электронный блок управления получает сигнал датчика и воздействует на гидравлический блок, установленный в магистрали сразу после главного тормозного цилиндра.

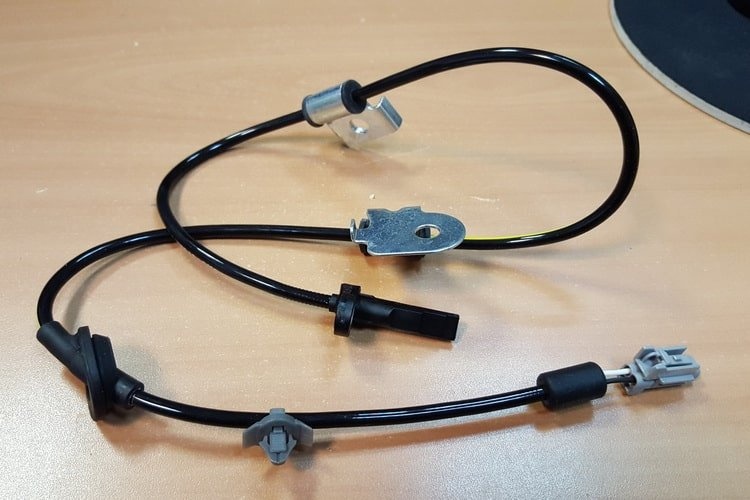

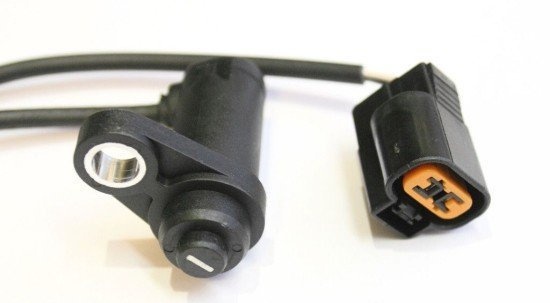

Датчик ABS с проводом и разъемом

Замок снижает или даже перекрывает подачу тормозной жидкости к заклинившему колесному цилиндру. Если этого недостаточно, электромагнитный клапан направит жидкость в обратку, сбрасывая давление уже в главном цилиндре. Когда вращение колеса восстанавливается, модуль управления снимает действие с клапанов, после чего давление в гидравлической магистрали передается на колесные тормозные цилиндры.

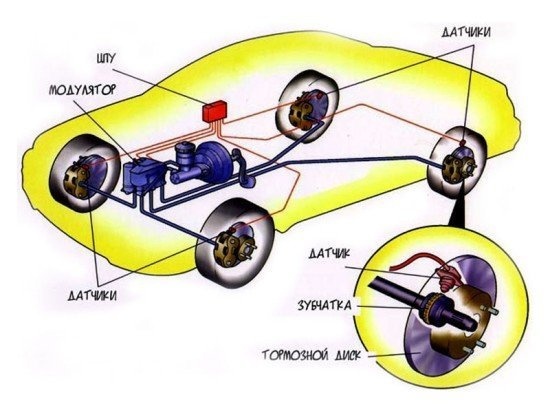

Каждое колесо автомобиля оснащено датчиком ABS

Необходимость замены устройства

О неисправностях системы ABS сигнализирует сигнальная лампа, расположенная на приборной панели автомобиля. В штатном режиме лампочка загорается при запуске двигателя и гаснет через 3-5 секунд. Если контроллер ведет себя некорректно – загорается при работающем двигателе или хаотично мигает при движении автомобиля – это первый признак неисправности датчика.

Датчик ABS должен погаснуть через 3-5 секунд после запуска двигателя

Кроме того, о возможной неисправности устройства сигнализируют:

• появление кода ошибки на дисплее бортового компьютера;
• постоянная блокировка колес при резком торможении;
• отсутствие характерной вибрации на педали тормоза при нажатии;
• сигнальная лампа стояночного тормоза загорается при отпускании ручного тормоза.

При возникновении любой из этих проблем следует провести полную диагностику устройства. Совсем не обязательно доверять этот вопрос высокооплачиваемым мастерам автосервиса – самостоятельная проверка датчика АБС занимает некоторое время и делается без дорогостоящего оборудования. Если диагностика выявит факт выхода устройства из строя, его потребуется заменить на новый.

Как менять

По схеме АБС датчиками оснащены все колеса автомобиля. Особенность их замены в том, что элементы, устанавливаемые на переднюю ось автомобиля, демонтируются снизу кузова или из-под капота автомобиля. Доступ к задним датчикам возможен только снизу. В данном руководстве описаны общие принципы замены устройства. Отметим, что этот способ применим ко многим иномаркам и отечественным автомобилям.

Инструменты

Для замены датчика вам понадобится:

• надежный захват;
• баллонный ключ;
• набор накидных и торцевых ключей;
• молоток;
• плоская отвертка;
• кондиционер для металла WD-40;
• тестер (мультиметр).

Поэтапная замена

Рассмотрим пошаговое выполнение работы на примере замены устройства, установленного на одном из задних колес автомобиля.

1. Ставим машину на ровную поверхность, включаем стояночный тормоз (ручной тормоз). Ставим клинья под колеса, не участвующие в ремонтных работах. Снимите отрицательную клемму с аккумулятора.
2. Разбираем задний ряд сидений, пластиковую накладку порога и резиновый уплотнитель двери.
3. Добираемся до разъема датчика: отгибаем фиксаторы и оттягиваем пластиковый вкладыш в районе крепления амортизатора. Отключите устройство.

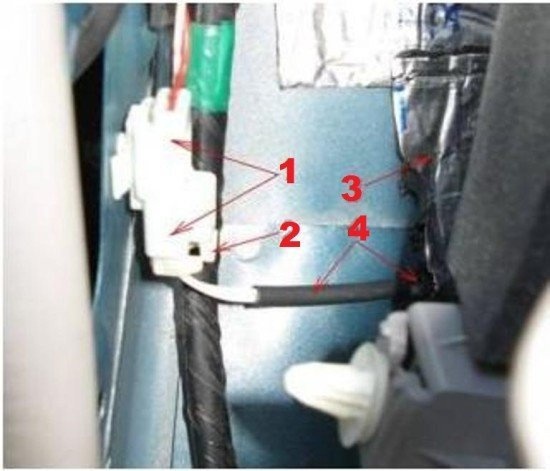

Внутренний вид: 1 - разъем; 2 - упор; 3 - тампон; 4 - провод датчика

Колесо необходимо снять, установив страховочные опоры под днище автомобиля

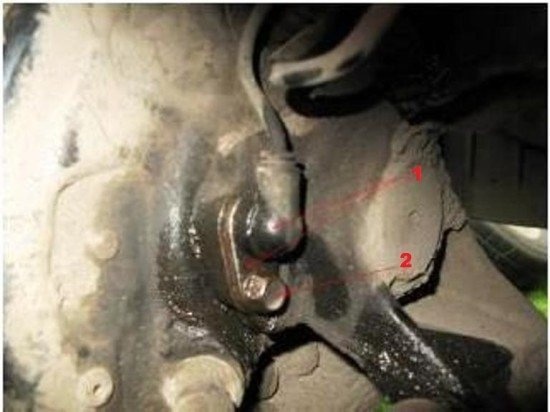

Задняя часть ступицы: 1 - кронштейн; 2 - крепежный болт

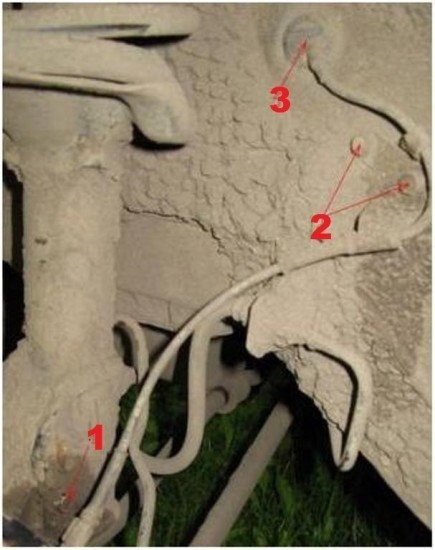

Арочный вид: 1 и 2 - места крепления проводов датчика; 3 - заглушка

Внимание! Перед установкой элементов отделки включите зажигание и запустите двигатель автомобиля. Только убедившись, что сигнальная лампа ABS ведет себя правильно (гаснет через 3-5 секунд после запуска), вы продолжаете работу.

В качестве наглядного пособия, которое поможет вам заменить устройство, предлагаем следующее видео.

Видео: Как поменять датчик ABS на Рено Логан

Некоторые нюансы

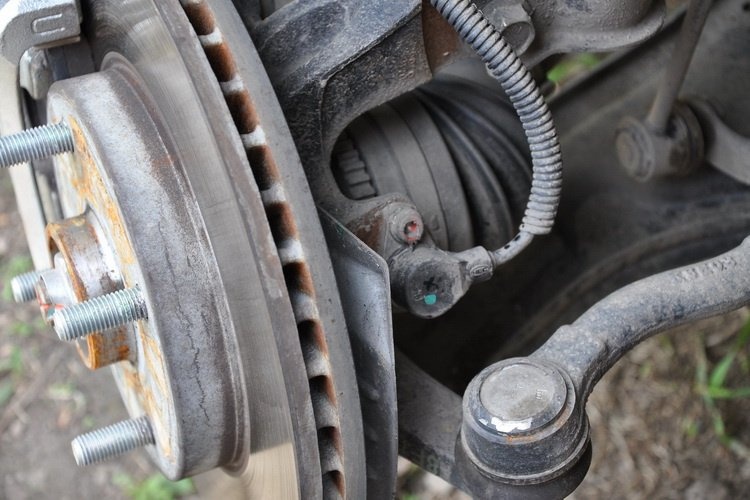

Замена датчиков, установленных на поворотных кулаках переднего колеса, происходит намного быстрее, так как доступ к этим деталям более удобен:

1. Автомобиль поднимается домкратом, снимается нужное колесо.
2. Откручиваются болты, удерживающие датчик, и устройство снимается с посадочного места.
3. Застежка жгута освобождается, и штекер разъема отсоединяется.
4. Установка нового датчика осуществляется в обратном порядке.

Внимание! При установке нового датчика необходимо следить за тем, чтобы в место посадки не попала грязь.

Перед заменой датчика необходимо исключить причины, которые могли вызвать его неисправность. Особое внимание следует уделить конкретным проблемным зонам каждой модели автомобиля. Например, все автомобили FORD выпуска до 2005 года страдают перебоями в электроснабжении из-за частых коротких замыканий и больным местом системы АБС этих автомобилей считается качество изоляции проводов. В этом случае можно будет отремонтировать датчик вместо его полной замены.

Проверка качества выполненных работ

После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/ч на ровном и безопасном участке дороги и резко затормозить. Если автомобиль останавливается без увода в сторону, на педаль передается вибрация и слышен специфический звук работы тормозных колодок - система АБС работает нормально.

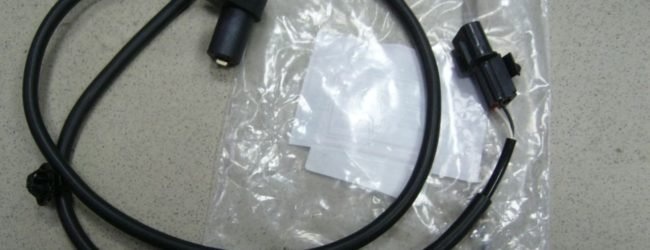

Сегодня можно легко найти и купить любой датчик АБС, от дорогих оригинальных устройств до аналоговых запчастей по приемлемой цене. Помните, что правильный подбор элементов системы играет важную роль в ее хорошем функционировании. Выбирая датчик, прочтите инструкцию производителя и убедитесь, что он подходит для вашего автомобиля, а этот обзор поможет вам заменить датчик самостоятельно.

Один источник

Как заменить датчик АБС в гаражных условиях

Роль датчика АБС в автомобиле

Датчик ABS используется для точного определения момента блокировки данного колеса в зависимости от его скорости. В состав антиблокировочной тормозной системы помимо датчиков входят гидравлический и блок управления.

Когда колесо вот-вот заблокируется, электронный блок посылает сигнал на гидроблок. Гидроблокировка уменьшает, а иногда и полностью прекращает подачу рабочей жидкости к рабочему тормозному механизму заклинившего колеса. Если по каким-то причинам этого окажется недостаточно, срабатывает специальный клапан, и жидкость будет перенаправляться по отводу.

Когда колесо снова начинает пробуксовывать, электронный блок управления использует сигнал для снятия влияния соленоидных клапанов и давление в гидравлической магистрали снова будет подаваться к тормозным цилиндрам на колесах.

Как устроен датчик

Разные производители устанавливают на свои автомобили разные версии и реализации антиблокировочных систем. Существует несколько типов датчиков. Одни из них работают по принципу магниторезистивного эффекта, другие — по принципу эффекта Холла. Существуют пассивные и активные датчики.

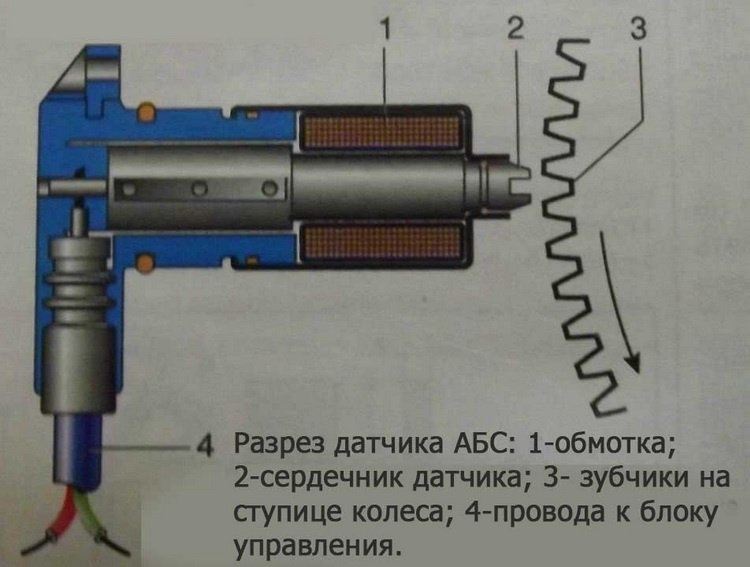

Пассивные датчики — это индуктивные датчики скорости. Конструкция и принцип работы предельно просты. Он основан на обычном индукторе, намотанном тонкой медной проволокой. Внутри катушки установлен мощный магнит, также магнитен железный сердечник. Конец основной катушки установлен перед магнитным кольцом, закрепленным на ступице.

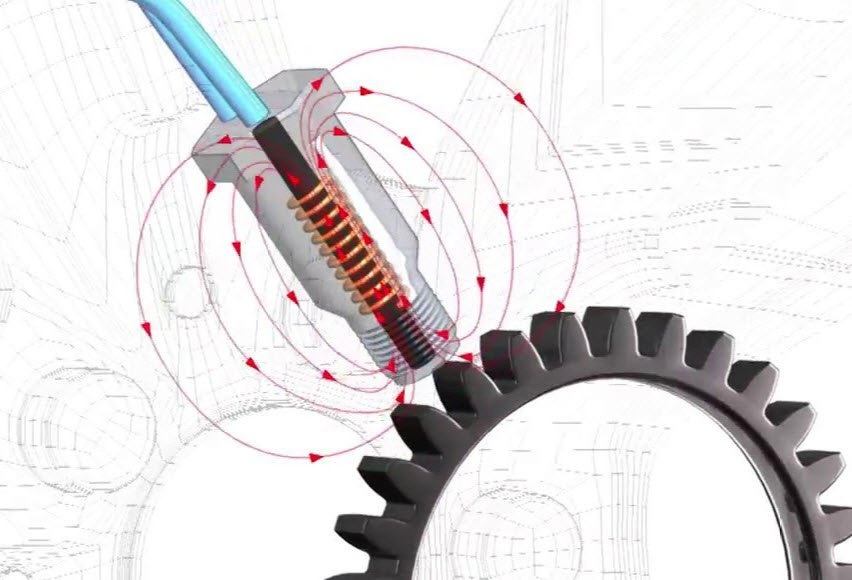

Датчик работает по принципу электромагнитной индукции. Пока катушка находится в состоянии покоя, на выходах датчика нет сигнала. Когда автомобиль начинает движение, ротор зубчатого венца приближается к сердечнику датчика. Это изменит магнитное поле, проходящее через катушку.

За счет переменного магнитного поля в катушках генерируется переменный ток, который передается на блок управления. Такая система не восприимчива к помехам и грязи, но начинает работать только при скорости 5-7 км/ч.

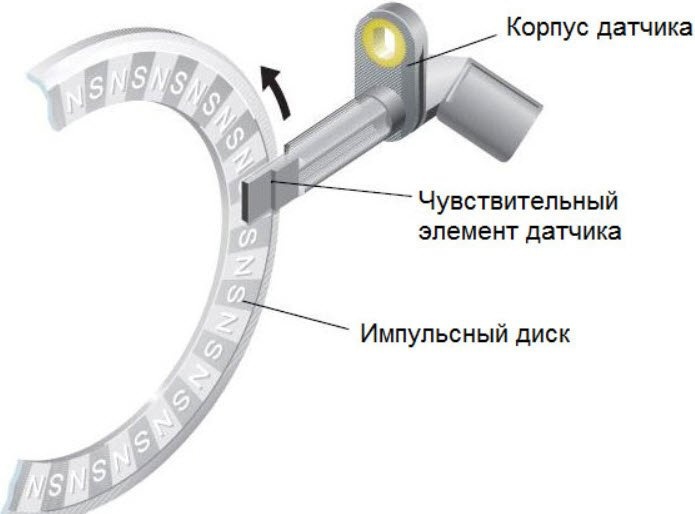

Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода: направление электрического тока меняется под действием магнитных полей. Такие датчики называются магниторезистивными. Существует также датчик на эффекте Холла, в котором ток генерируется в резисторе, помещенном в магнитное поле.

Магнитное поле создается с помощью специального кольца, которое крепится к ступице автомобиля и вращается вместе со ступицей. В случае пассивных датчиков любое изменение магнитного поля приводит к изменению направления электронов, что приводит к изменению сопротивления. Эти изменения сопротивления регистрируются электронным модулем или ECU.

В варианте с активными датчиками переменное магнитное поле заставляет электроны двигаться к одному концу элемента. В результате генерируется напряжение, которое передается на ЭБУ.

Можно ли починить неисправный сенсор

При повреждении обмотки элемента некоторые автовладельцы выходят из положения путем перемотки катушки. Однако практика показывает, что восстановить работоспособность таким способом удается не всегда.

Признаки неисправности детали

Водитель может определить проблемы в системе ABS по сигнальной лампе на комбинации приборов. Если есть проблема, индикатор загорается или мигает. Это первый признак проблемы.

Даже в случае каких-либо неисправностей:

• Возможна блокировка колес при резком торможении;
• Не будет вибрации при нажатии на педаль тормоза;

Как самому заменить датчик АБС

По антиблокировочной системе тормозов датчики установлены на каждом из четырех колес автомобиля. Датчики передних колес удобнее снимать снизу ступицы, в редких случаях до них можно добраться из моторного отсека. Проще всего добраться до элементов на задних колесах как раз из-под арки.

Для работ по замене обязательно понадобится инструмент:

• Качественный домкрат;
• Ключ для колесных болтов;
• Набор рожковых ключей и торцевых головок;
• Молоток;
• Отвертка с плоским лезвием;
• Жидкий ключ;
• Мультиметр.

Первым делом нужно поставить автомобиль на ровную поверхность и включить стояночный тормоз.

Затем разбираем сиденья в последнем ряду, пластиковый порог, резиновый уплотнитель двери. Затем можно добраться до разъема датчика — для этого отогните защелки и вытащите пластиковые панели возле крепления амортизатора. Провода с разъемом должны быть отсоединены.

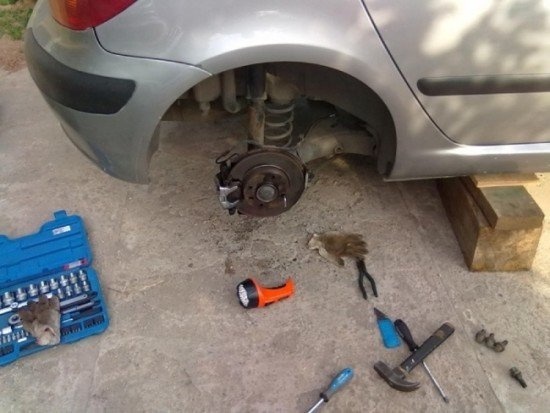

Устанавливается домкрат в необходимое место и поднимается автомобиль, откручиваются колесные болты и демонтируется колесо. Затем откручиваются крепления датчика – если болты давно не откручивались, то нужно обильно обработать соединение гаечным ключом. Когда болты ослабнут, деталь аккуратно снимается. Далее откручиваем болты металлических скоб - они расположены на стойках и арках крыла.

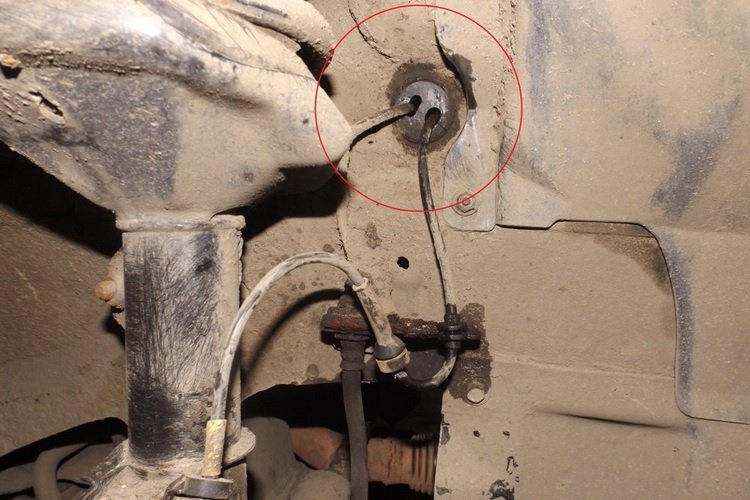

Для снятия провода антивибрационные накладки аккуратно отгибаются назад — под ними фиксируется трос. Используйте отвертку, чтобы извлечь вилку и вытащить кабель. Новая деталь устанавливается таким же образом. Затем затягиваются болты кронштейнов, проталкивается провод так, чтобы он доставал до гнезда, устанавливается вилка. Накладка приклеена в нужное место.

Далее устанавливается колесо, вставляется в гнездо разъем датчика ABS, устанавливается на место уплотнитель двери, вставка порога и сиденье.

Передние датчики намного проще в использовании, поскольку в большинстве случаев они более доступны. На большинстве моделей датчики установлены на поворотном кулаке. Процесс замены такой же, как и для задних датчиков.

Видео инструкция

Ниже предлагаем вам посмотреть наглядный пример замены и обслуживания датчиков АБС на автомобиле.

Как проверить качество проделанной работы

После замены датчиков АБС необходимо проверить их работоспособность. Для этого они набирают скорость до 40 км/ч и затем резко тормозят.

Если автомобиль остановится без увода в сторону, на педалях будет ощущаться характерная вибрация и водитель не почувствует, что колеса полностью заблокированы, значит, АБС работает исправно.

Один источник

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Обслуживание АБС тормозов автомобилей Форд Транзит

Гидравлический блок ABS Форд Транзит – снятие и установка

Отсоедините провод заземления аккумулятора.

Очистите поверхность вокруг крышки бачка главного цилиндра, снимите крышку и слейте тормозную жидкость из бачка.

Жидкость можно набирать шприцем или отвинтить штуцер насоса (предварительно надев на него трубку и подставив под трубку емкость для сбора жидкости) и откачать жидкость из баллона, многократно нажимая на педаль тормоз.

Подложите под гидроблок тряпку, чтобы она впитала тормозную жидкость, которая будет вытекать из отсоединенных шлангов.

Рис. 145. Штуцеры тормозных магистралей высокого давления на гидравлическом блоке ABS Ford Transit

Отсоедините трубопроводы высокого давления от гидроагрегата, предварительно промаркировав трубопроводы и запомнив их положение (рис. 145).

Отсоедините обратки (трубки низкого давления) от гидравлического блока ABS Ford Transit - рис. 146. Закройте все открытые отверстия заглушками или лентой, чтобы не допустить попадания грязи.

Рис. 146. Отсоединение труб обратки (низкого давления) от гидроблока ABS Ford Transit

Отсоедините разъем электрического насоса, расположенный на гидравлическом блоке, и разъем блока клапанов, расположенный рядом с аккумуляторной батареей.

Отверните три болта крепления гидроблока к кронштейну и снимите гидроблок с автомобиля.

Установите гидроблок в обратном порядке. После завершения установки прокачайте тормозную систему.

Электронный модуль (блок управления) ABS Ford Transit – снятие и установка

Отсоедините провод заземления аккумулятора.

Освободите защелку и опустите монтажную пластину электронного модуля, расположенную внутри перчаточного ящика, на его верхнюю поверхность.

Отсоедините электронный модуль ABS от зажимов и сдвиньте его на себя с монтажной пластины.

Отсоедините электрический разъем от электронного модуля и снимите модуль с автомобиля.

Установите в обратном порядке.

Датчик ABS переднего колеса Форд Транзит – снятие и установка

Ослабьте колесные гайки, поднимите переднюю часть автомобиля и снимите передние колеса.

Отсоедините кабель датчика колеса Ford Transit ABS от жгута проводов и отсоедините его от кузова.

Выверните болт и отделите датчик от поворотного кулака (рис. 147), затем снимите его с автомобиля вместе с кабелем.

Рис. 147. Болт крепления датчика переднего колеса Ford Transit к поворотному кулаку

Установите датчик в обратном порядке. Перед установкой тщательно очистите сопрягаемые поверхности датчика и поворотного кулака от грязи и жира. Пропустите кабель датчика под колесной аркой и надежно закрепите его.

Перед тем, как опустить автомобиль на землю, поверните передние колеса из одного крайнего положения в другое и убедитесь, что трос датчика ABS Ford Transit не касается деталей подвески и рулевого управления.

Датчик АБС заднего колеса Форд Транзит – снятие и установка

Если смотровой ямы нет, поднимите заднюю часть автомобиля и установите надежные опоры, чтобы обеспечить достаточное рабочее пространство под автомобилем.

Отсоедините провод датчика колеса от жгута проводов и отсоедините его от кузова.

Выверните болт и отделите датчик от тормозного щита (рис. 148), затем снимите его с автомобиля вместе с кабелем.

Рис. 148. Болт крепления заднего колесного датчика Ford Transit ABS к тормозному щиту

Установите датчик в обратном порядке. Перед установкой тщательно очистите сопрягаемые поверхности датчика ABS и кожуха тормоза Ford Transit от грязи и жира.

Подсоедините кабель датчика и надежно закрепите его. Прежде чем опускать автомобиль на землю, убедитесь, что кабель датчика правильно расположен и закреплен.

Датчик положения педали тормоза Форд Транзит – снятие и установка

Отсоедините провод заземления аккумулятора.

Несколько раз нажмите на педаль тормоза при выключенном двигателе, чтобы выпустить остаточный вакуум во впускной системе сервоусилителя.

Разрежьте зажим кабеля датчика и отсоедините электрический разъем.

Снимите стопорное кольцо и осторожно вытащите преобразователь из привода. Убедитесь, что уплотнительное кольцо датчика не упало в привод — если это так, НЕОБХОДИМО снять уплотнительное кольцо перед установкой датчика.

Установите датчик в обратном порядке. Убедитесь, что уплотнительное кольцо на корпусе датчика не сместится во время установки.

Закрепите кабели датчиков новыми кабельными стяжками.

Тормозная система Форд Транзит - диагностика неисправностей

Увеличенный свободный ход педали тормоза

- Неисправен автоматический регулятор заднего тормоза или необходимо заменить колодки.

- Воздух в гидравлической системе Ford Transit.

- Потеря тормозной жидкости.

- Неисправен главный тормозной цилиндр Ford Transit.

«Мягкая» педаль (сопротивление постепенно увеличивается при нажатии на педаль)

- Воздух в тормозной системе Ford Transit.

- Отслоение накладки или деформация тормозных колодок.

- Дефектный внутренний тормозной шланг.

- Крепление главного тормозного цилиндра ослаблено.

Педаль тормоза слишком тугая

- Заедание поршня колесного цилиндра или суппорта Ford Transit.

- Спекание фрикционного материала колодки (образование блеска).

- Новые тормозные колодки не работали.

- Отсутствие люфта в педальном управлении из-за неисправности тормозного насоса.

Постоянное торможение колес (неполное отпускание тормозов)

- Отсутствие люфта в педальном управлении из-за неисправности тормозного насоса.

- Вентиляционное отверстие в крышке бачка главного цилиндра засорено.

- Сломаны или ослаблены возвратные пружины задних тормозных колодок Ford Transit.

- заедание поршня или суппорта рабочего цилиндра.

- Автоматический регулятор неисправен.

- Блокировка или неправильная регулировка срабатывания ручного тормоза.

Снижена эффективность усилителя тормозов Ford Transit

- Воздушный фильтр усилителя забит.

- Утечки воздуха во впускной системе или впускной шланг заблокирован (пережат.

Постоянно снижающийся уровень (утечка) тормозной жидкости

- Дефект колесного цилиндра или уплотнения суппорта.

- Повреждение или коррозия тормозных магистралей или шлангов.

- Дефектные уплотнения или внутренняя поверхность тормозного насоса.

Один источник
