Замена цепи грм Форд Мондео 3 дизель



Всем привет) Как видно из названия, мы поменяли цепь с Фордом) Также я знал, что 4 года назад я немного ошибался. Вот и решили разобрать) далее по пунктам опишем)
1) Ставим машину на ручник, сначала расслабляем правое переднее колесо поднимаем, потом само колесо снимаем. За рулем необходимо снять пылезащитный кожух (пылезащитный фартук), препятствующий подходу к шкиву демпфера коленчатого вала.
2) Снимаем шкив коленвала, генератор, направляющую ролика натяжителя, ремень

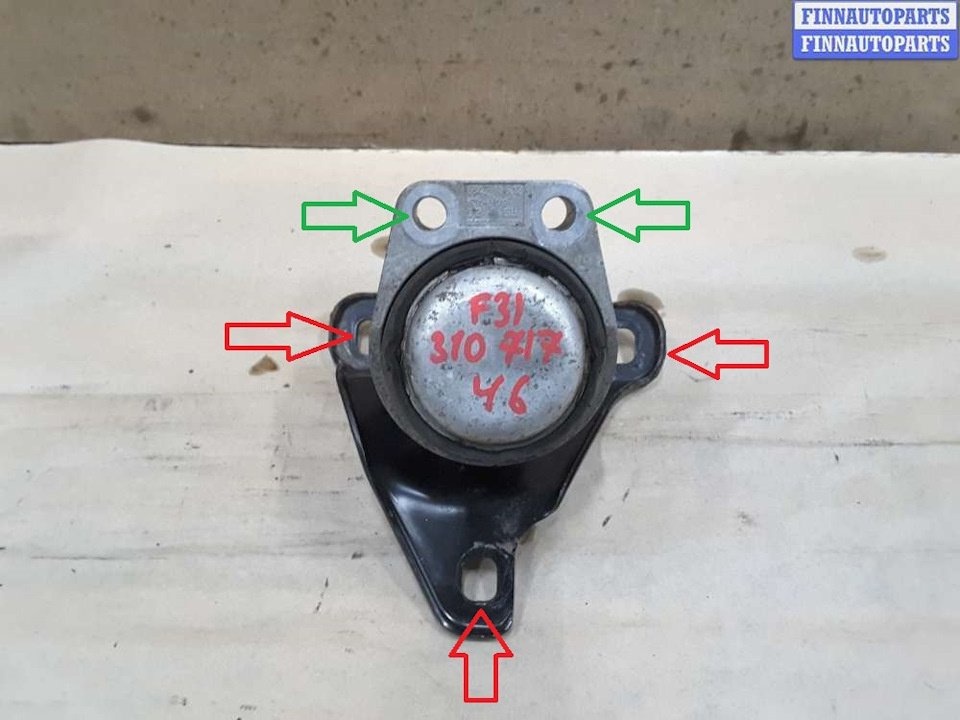

3) Ослабьте 3 болта, которые крепят опору двигателя со стороны цепи, и поднимите двигатель, затем снимите подушку, открутив 2 гайки.

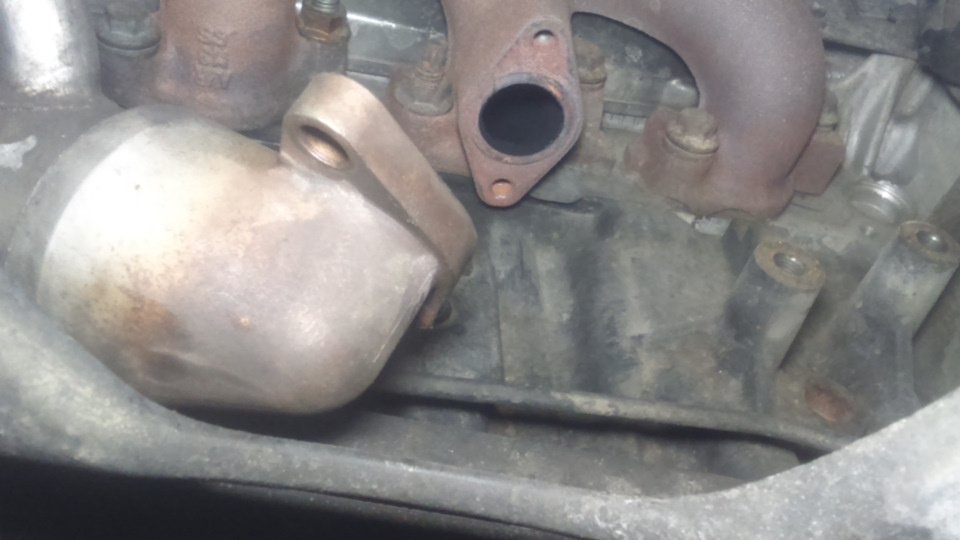

4) Снимаем впускной коллектор

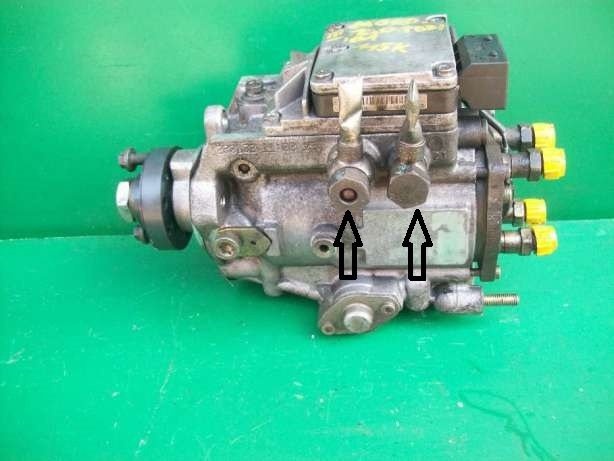

5) Снимите 2 патрубка (нагнетательный, обратный) к топливному насосу, поз.19, будьте осторожны, чтобы не потерять шайбы, их 4

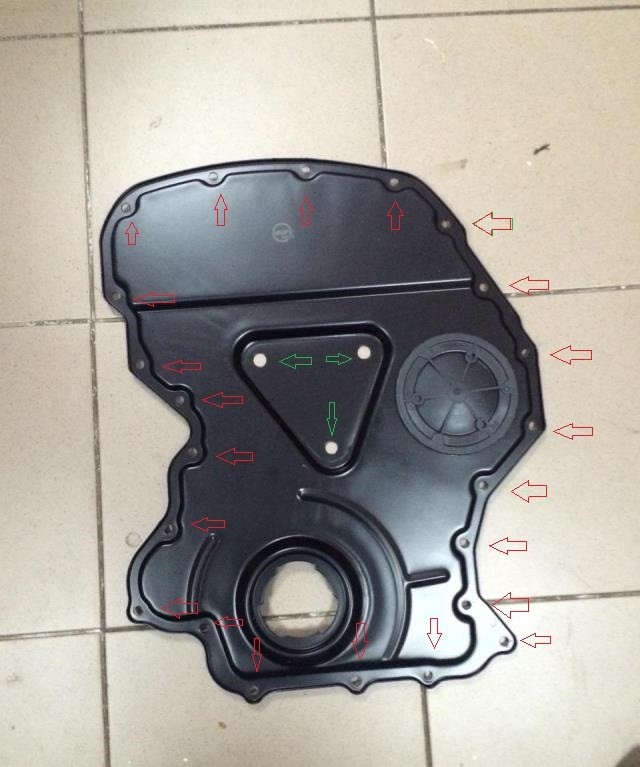

6) Снимаем крышку цепи ГРМ (крышка проклеена герметиком)

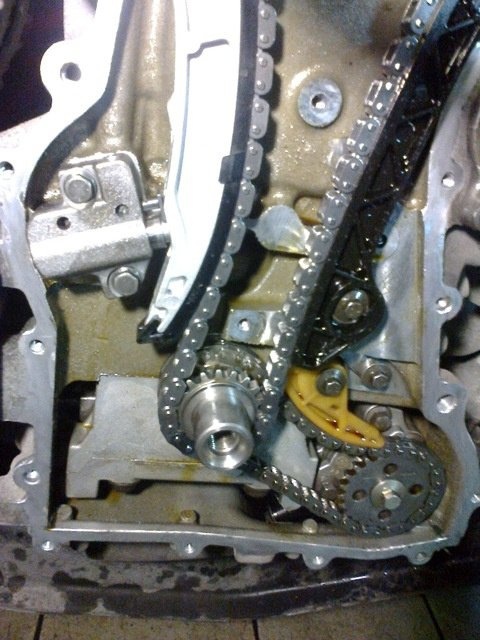

Вот и добрались до цепочки (фото у меня получилось не очень, да и скучно)
7) Приезжаем к датчику коленвала, очень сложно, теплообменник мешает рециркуляции отработавших газов, его придется разобрать, также нужно будет разобрать сажевый фильтр, патрубок от впускного коллектора к рециркулятору отработавших газов, Сама система рециркуляции отработавших газов, трубопровод от интеркулера до турбины, потому что без этого вы не найдете всего на датчике колена.

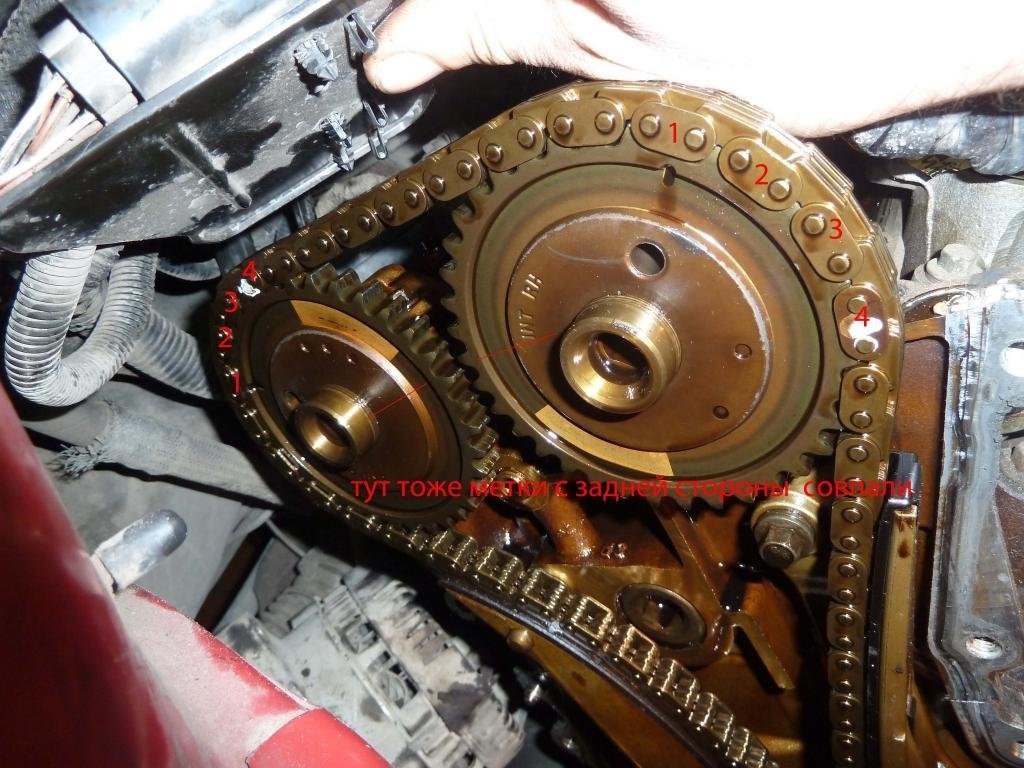

8) Отпускаем на 2 звезды распредвала (6 винтов на 13) и на звезду ТНВД (4 винта на 10) болты, но не выкручиваем, прикручиваем с небольшим усилием Откручиваем болт что фиксирует звездочку коленвала (не помню, что за торкс) Так можно починить всю звездочку 6мм и коленвал 14мм. Для чего нужна эта манипуляция? И все это просто понятно. Если зафиксировать звезду защелками и начать откручивать звезды, есть вероятность сломать установочные пазы, загнуть паз коленвала.

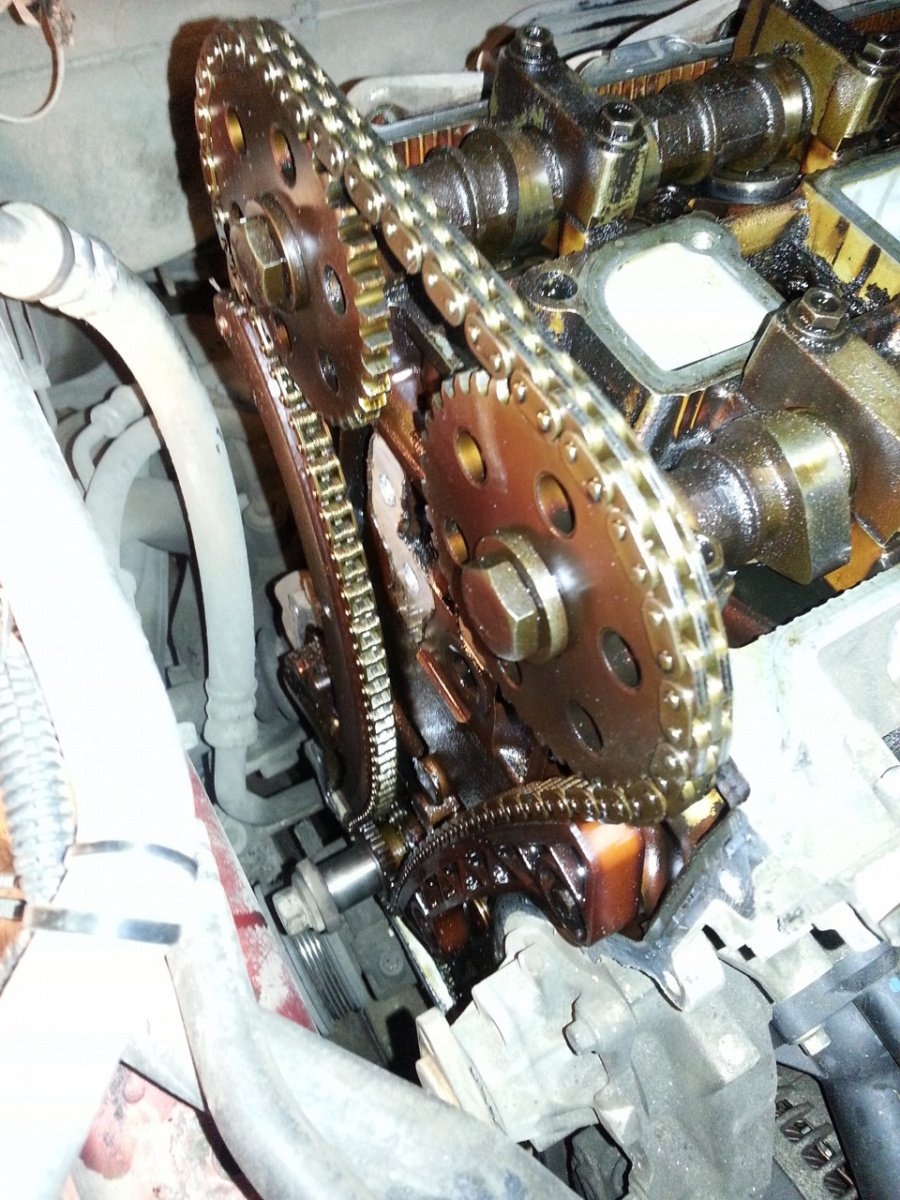

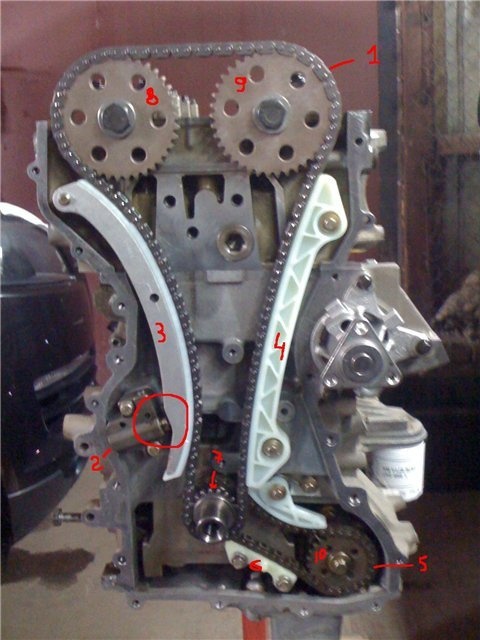

9) Далее снимаем все звездочки, башмак, натяжитель, амортизаторы И звезду насоса, но остерегайтесь натяжителя масляного насоса, нереально сжать его в руках, пока он в масле (это не ограничивает его удлинение поршня любым способом, запчасть к нему легко потеряешь и придется заказывать новый)
10) Ну устанавливаем новый комплект в обратном порядке, только при натяжении цепи нужно быть осторожным. Цепь должна быть натянута как можно плотнее от звезды коленчатого вала - звезды насоса - звезды распределительного вала до следующей звезды распределительного вала (болты звездочки не должны затягиваться) .После установки цепи на место необходимо снять фиксатор натяжитель как бы восстановить натяжитель, после чего можно все звёздочки подтянуть)))

FORD MONDEO III

Третье поколение Ford Mondeo было представлено в автомобиле 2000 года
разработано европейским подразделением Ford в рекордно короткие сроки - 24
месяцы. Результат окупился: Mondeo третьего поколения для того времени
получилось современно и элегантно. Автомобиль предлагался в трех кузовах: седан,
хэтчбек и универсал. За годы производства Ford Mondeo пережил три основных
рестайлинг в 2004, 2005 и 2006 годах. Внесенные изменения коснулись больше всего
экстерьер авто. В 2007 году на смену ему пришел Mondeo четвертого поколения.

FORD MONDEO III - европейский подход.
Ford Mondeo предлагался с большим количеством бензиновых двигателей: 1,8 л 16V
Duratec HE (110 и 125 л.с.), 2,0 16V Duratec HE (145 л.с.), 2,5 л V6 24V Duratec
HE (170 л.с.) и 3,0 л V6 24V Duratec HE (220 л.с для спортивной версии ST 220).
Дизельные двигатели представлены двигателями 2.0 16V DuraTorg DI (TDDi, 90 и 115 л.с.), 2.0 16V
DuraTorg TDCi (116 и 131 л.с.) и 2.2 16V DuraTorg TDCi (155 л.с).

Бензиновый 1.8 отличается мощностью из-за прошивки ЭБУ. Двигатели 1,8 и 2,0 л
конструктивно идентичны, отличаются только соотношением длины хода поршня и
увеличенное отверстие, распредвал и клапаны. Клапан 4
бензиновый цилиндр Duratec требует регулировки после 150 000 км от
замена толкателей. Передача по распределительной цепи, не требует обслуживания. На
фактически, замена цепи и ее натяжителя могла потребоваться при пробеге более 200 тысяч километров.
км, чаще из-за износа натяжителя. Сама цепь может растянуться с ходом более
260 - 300 тыс. Км. Первым признаком необходимости ремонта станет увеличение «шума"
в области цепного привода.

Пластиковый впускной коллектор может нуждаться в ремонте, если пробег больше 100 —
120 тыс.км. Со временем на стыке впускного коллектора с головкой
блок цилиндров со стороны 1-го и 4-го цилиндров есть "дизель" или звук
шум, напоминающий звук ламп. Вы можете диагностировать источник звука с помощью
с простым управлением - при работающем двигателе по центру коллектора
отсоедините резиновый шланг. Если шум ушел, значит, он исходит от всасывания
коллекционер. «Грохот» создается амортизаторами из-за износа их втулок, в противном случае
предпринять какие-либо действия, то со временем металл
ось и амортизаторы попадут в клапаны, что приведет к дорогостоящему ремонту.

При пробеге более 120 - 140 тыс. Км клапан холостого хода начинает «давить», в
в результате возникают поломки при переключении передач, замерзании или ходьбе
об / мин, также слышно "бульканье" из воздушного фильтра. Восстановить здоровье
двигателю на время поможет регулировка технологическим винтом,
но скоро клапан все равно придется менять.

Причиной образовавшейся детонации с пробегом более 100 - 120 тыс. Км может быть
система рециркуляции выхлопных газов EGR. Краткие исправления при очистке системы
проблема, лучше сделать замену (12 тысяч рублей - оригинал, а не оригинал - от 4
тысяча руб.).

Короткое время хода приводит к образованию конденсата в клапане
холостой ход и акселератор. Зимой замерзает влажность, что
вызывает замерзание оборотов при выпуске газа. Также замораживает ускоритель
способствует засорению вентиляции картера. Также из-за нарушения правильного
эксплуатация системы вентиляции картерных газов ПКВ с пробегом более 160 - 200 тыс руб.
км из-под клапанной крышки начинает "давить" масло.

При пробеге более 200000 двигатели часто начинают расходовать масло в
количество от 1,5 до 5 литров на 10 тыс км. Замена сальников стержня клапана
не приводит к заметному снижению маслянистого аппетита, так как основная причина этого
- наличие маслосъемных колец. На замену колец придется потратить около 40 —
50 тыс. Руб.

На двигателях рабочим объемом 1,8 л при пробеге более 200 тыс. Км часто
дроссельная заслонка не работает. Очистите его растворителями и острым
предметы строго запрещены из-за возможности заводского повреждения
уплотнения. Если возникнут проблемы, рекомендуется проверить дроссельную заслонку
ставень на свет, чтобы выявить образовавшиеся трещины.

Нестабильная работа может быть вызвана неисправными катушками зажигания
при пробеге более 180 - 220 тыс км (около 2 тыс руб.) или высокое напряжение
провода 80 - 140 тыс км. При пробеге более 200 - 220 тыс. Км может гудеть
натяжной ролик приводного ремня вспомогательных агрегатов (300-1500 руб)

Двигатель объемом 2,5 литра не менее надежен, чем его младшие агрегаты. Регулировка игры
клапаны выполнены с помощью гидравлических толкателей, а время срабатывания
цепь. Характеризуется выходом из строя клапана холостого хода и катушек зажигания при
пробег более 150 - 180 тыс км. Нестабильная работа часто вызвана
утечка воздуха через прокладки впускного коллектора при пробеге более 120 - 160
тыс км. При пробеге более 200 - 220 тыс км амортизаторы могли «закиснуть» в
система изменения геометрии впускного коллектора IMRC, приводящая к заклиниванию
клапан в открытом положении.

Передача раздачи дизелей - цепная. Регулировка клапанного зазора выполнена
с помощью гидравлических толкателей. Дизель 2,0 л TDDi 90 и 115 л.с
отличаются турбокомпрессорами, первые - жесткой геометрией турбины, другие
мощные - с регулируемыми лопастями, а также системные распределительные насосы
инъекция. Топливная смесь состоит из системы насос-форсунка. TDCi использует
технология Common Rail с топливным оборудованием Delphi. Дизельные двигатели в целом
они надежны и легко преодолевают рубеж 300 000 км без сбоев.

Но, так или иначе, дизели капризнее своих бензиновых собратьев из-за низкого
качество дизеля, продаваемого в России. Дизель не терпит
проветрите топливную систему или выпустите воздух. В большинстве случаев проблемы
происходят зимой.

Первым, как правило, является клапан рециркуляции отработавших газов, требующий чистки при пробеге более 150
- 180 тысяч километров. К тому же при пробеге более 150 - 200 тыс. Км наступает очередь
форсунки начинают переполняться топливом. Новая форсунка стоит около 13-15 тысяч.
рублей, иногда их работоспособность удается восстановить после переборки - 4-9
одна тысяча руб. При большом пробеге попытка замены свечи накаливания может закончиться
грустно, и тело свечи отрывается. Чтобы извлечь его, вам нужно будет удалить «голову".

EGR забита сажей.
Для дизелей 2.0 TDDi с пробегом более 200 - 220 тыс. Км снижение
тяга из-за выхода из строя подкачивающего насоса, причиной которого является износ щеток
коллектор электродвигателя насоса и снижение его производительности (4-6
тысяча рублей). Также возможен недостаточный прогрев двигателя из-за поломки небольшого
термостат.

Если Форд Мондео с бензиновым мотором начал тупить, то для начала можно
попробуйте заменить топливный насос. Если замена не помогает, проблема в
бензонасос. Пройти около 160 - 200 тыс. Км. Если двигателя просто нет
развивает полную мощность, но и запускается плохо, с остатком в баке менее 1/3,
поэтому с большой долей вероятности можно предположить, что эжектор вышел из строя
насос на дне "стакана". На этом этапе стрелок может начать лгать
указатель уровня топлива или падение до нуля из-за неисправности датчика.

Нижний эжекторный насос
Насос жидкостного охлаждения имеет пробег около 120 - 140 тыс. Км. Когда вы подавляете
150 - 180 тыс. Км есть проблемы с термостатом, как следствие двигатель
плита нагревается медленно и плохо греет, и расход увеличивается
топливо. Рекомендуется заменить термостат на аналог Ford Mondeo следующего вида
четвертое поколение. Термостат с электрообогревом можно отремонтировать,
замена уплотнительного кольца.

При пробеге более 180 - 220 тыс. Км начинает течь расширительный бачок
охлаждающей жидкости, при этом не всегда заметны трещины и появляется течь с
нагреть жидкость. Новый бак стоит около 1500 рублей. С таким же пробегом
из-за потери контакта на микросхеме и выхода из строя резистора правильный
работа вентилятора радиатора, который включается сразу на «второй» скорости.

Каталитические нейтрализаторы, как и кислородные датчики, сталкиваются с собственными проблемами
задача минимум 160 - 200 тыс км.

Вместе с моторами была установлена ​​пятиступенчатая механика MTX75, 4
cD4E «автомат» ступенчатый, в паре с 2,5-литровым и Jatco «автомат» 5-ступенчатый.

Сцепление «длинной» механической трансмиссии проходит не менее 150 - 200
тысяч км. При замене сцепления необходимо менять маховик, который может «накрыть"
через 20 - 40 тыс км. Старый маховик, как правило, из-за износа уже
имеет небольшой «люфт», что приводит к быстрому выходу из строя нового сцепления,
корзина и выключатель сцепления. Металл стучит, когда
переключения передач. Для замены комплекта маховика потребуется около 30 000 долларов США.
рублей на комплектующие и 5-10 тысяч рублей на работу.

Плохое переключение передач при увеличенном пробеге из-за грязных канавок
первичный вал от продуктов износа диска сцепления. Вы можете исправить ситуацию
канавки смазаны.

Автоматические трансмиссии менее надежны, чем их механические аналоги. Чаще звонят
рывки или рывки настороженности при переключении передач с пробегом более 150
- 200 тысяч километров. Никакой конкретной причины выхода из строя ящиков не выявлено,
«автомат» оживает серией мер: заменой блока соленоидов,
чистка контактов, замена ATF и т д. Ремонт коробки обойдется в 20-60 тысяч рублей.
рублей в зависимости от объема проделанной работы.

Наружный и внутренний шарниры равных угловых скоростей проходят не менее 160-200 тыс. Км. Снаружи будет излучать
пощипать себя перевернутыми колесами, внутри - вибрация при разгоне,
исчезают при разряде газа.

Ford Mondeo Turnier III (2004-2007 гг.)
Подвеска не вредит реальности наших дорог. Задние конечности сдаются первыми
амортизаторы с пробегом более 130 - 150 тыс км, затем амортизаторы передние,
упорные подшипники и подшипники передних колес (1,5 - 2,5 тыс руб.) - нет
менее 150 - 180 тыс км При этом задние рессоры немного занижены,
и при пробеге более 200 - 220 тыс км были случаи поломок. Передние рычаги
подвески потребуют замены при пробеге более 200 тыс км, а задние - более 300
тыс км Сайлентблоки в рычагах проходят не менее 180 - 220 тыс км. Стойка
стабилизатор пробегает около 120 - 140 тыс км, а втулки - 180 - 220 тыс км.

При пробеге более 120 - 140 тыс. Км может появиться «укус в руль» из-за
небольшой люфт в поперечинах рулевого вала, который при
проезжая по неровностям. Рулевая рейка начинает стучать и «потеть» при пробеге более
180 - 220 тысяч километров. Убыток появляется из-за выработки вала рельса и сальника
арендовать. Ремонт обойдется в 12 тысяч рублей. Как правило, стучит не сама стойка,
а верхний подшипник - вал-шестерня.

Насос гидроусилителя не подлежит ремонту и может потребовать замены, если
пробег более 200 - 220 тыс км. Фитинг шланга рулевого управления с гидроусилителем может протечь раньше,
при пробеге более 120 - 150 тыс км.

К тормозам претензий нет, их обслуживание сводится к оперативному
замена тормозных колодок и дисков. Тормозные магистрали заслуживают внимания
чтобы проверить, были случаи их разрыва с пробегом более 150 - 180 тыс км.

При большом пробеге заводится пыльник троса стояночного тормоза на суппорте
пропускают влагу, что зимой приводит к промерзанию кабеля, а колеса остаются
подавлено. В этом случае необходимо смазать трос и заменить пыльник. Иногда
причина не отпускания стояночного тормоза - заклинивший рычаг стояночного тормоза
задний суппорт.

Качество заводской окраски кузова удовлетворительное. Себя
Mondeo не попал в аварию, поэтому он не подвержен коррозии. На автомобилях старше 5 лет
лет задний бампер часто опускается, образуя некрасивую пустоту под задней
фонари.

Автомобильные замки старше 6-8 лет иногда вызывают проблемы с износом
цилиндр замка капота и «микрики» «багги» замка водительской двери, чаще зимой.

Сиденье водителя с электрорегулировкой при пробеге более 180-200 тыс. Км
часто перестает контролироваться по высоте из-за разрушения пластмассовой шестерни
ед изм. Само кресло может перестать нагреваться из-за обрыва проводов
стык с ТЭНами, «ровно» в области копчика
водитель.

Сломана шестерня привода лифта водительского сиденья.
Компрессор кондиционера проезжает более 180 - 220 тысяч км. И из-за окисления
контакты, дверь обогрева салона больше не может быть проверена.

Генератор сдается при пробеге более 180 - 220 тыс. Км.

Отключен
или сломанный разъем под сиденьем переднего пассажира, реже из-за гниения
провода от датчика удара.

В заключение хочу подчеркнуть, что представленное изображение вполне адекватно и
возникающие проблемы соответствуют возрасту автомобиля. Шокирующая возможность
наличие маслосъемных колец и низкая надежность АКПП.
А в остальном довольно неплохая машина за свои деньги.

Для осуществления замены вам потребуются:

• набор торцевых ключей
• набор гаечных ключей
• нож

Подробная инструкция по замене цепи ГРМ Ford Mondeo:

1. Снимите декоративную крышку двигателя

2. Отсоедините провод от отрицательной клеммы аккумулятора.

3. Снимите крышку головки блока цилиндров

4. Подвесьте переднюю часть автомобиля и поместите ее на надежную подставку. Снимите правое переднее колесо

5. Снимите кожух картера двигателя.

6. Снимите облицовку правой передней колесной арки.

7. Снимите приводной ремень компрессора кондиционера, разрезав его ножом.

8. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.

9. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия

10. Снимите крепежные болты и снимите датчик частоты вращения и положения коленчатого вала.

11. Снимите болт крепления шкива коленчатого вала

12. Снимите шкив.

13. Снимите крепежный болт.

14. Снимите промежуточный ролик.

15. Отверните три болта крепления ведущего шкива водяного насоса.

16. Снимите шкив.

17. Поместите надежное основание под двигатель.

18. Снимите правую опору подвески агрегата двигателя, отвернув две гайки крепления кронштейна держателя мотора и отвернув два болта крепления к лонжерону.

19. Снимите двадцать три болта крепления крышки привода ГРМ.

20. Осторожно подденьте край крышки отверткой.

21. Снимите крышку привода ГРМ.

22. Ослабьте болты крепления звездочки распределительного вала.

23. Проверить установку поршня 1-го цилиндра в положение ВМТ такта сжатия.

24. Нажав тонкой отверткой на храповик натяжителя цепи через отверстие в нем, разблокируйте натяжитель, затем утопите шток натяжителя, надавливая на его башмак.

25. Зафиксируйте шток натяжителя в утопленном положении, вставив подходящий шток в отверстие.

26. Снимите два крепежных болта.

27. Снимите натяжитель цепи.

28. Снимите башмак натяжителя цепи.

29. Снимите один нижний и один верхний крепежные болты.

30 Снимите направляющую цепи.

31. Снимите цепь привода ГРМ.

32. Если необходимо заменить приводную цепь масляного насоса, отверните стопорный болт и снимите башмак натяжителя цепи.

33. Выкрутите болт крепления звездочки масляного насоса и снимите звездочку вместе с приводной цепью.

34. Осмотрите звездочки коленчатого и распределительного валов, а также масляный насос. Проверьте состояние башмака натяжителя и амортизатора цепи. При необходимости замените неисправные детали.

35. Установите цепь привода масляного насоса в порядке, обратном снятию.

36. Установите новую цепь привода ГРМ на звездочку коленчатого вала и звездочки распределительного вала.

37. Установите на место башмак натяжителя и амортизатор цепи.

38. Установите на место натяжитель цепи и снимите упор, приведя натяжитель цепи в рабочее положение.

39.0Очистите посадочные поверхности крышки привода ГРМ и нанесите силиконовый герметик FORD WSE-M4G323-A4 или аналогичный на фланец крышки с помощью ролика 3 мм.

40. Установите крышку привода ГРМ. Для обеспечения герметичности соединения крышку газораспределительного механизма необходимо установить не позднее, чем через 10 минут после нанесения герметика.

41. Затяните болты звездочки распределительного вала.

42. Установите все детали в порядке, обратном снятию. Замените болт крепления шкива коленчатого вала на новый, затяните его с моментом 100 Н · м (10 кгс-м), а затем поверните на 90 °. После установки шкива коленчатого вала снимите стопорную пластину с распределительных валов.
