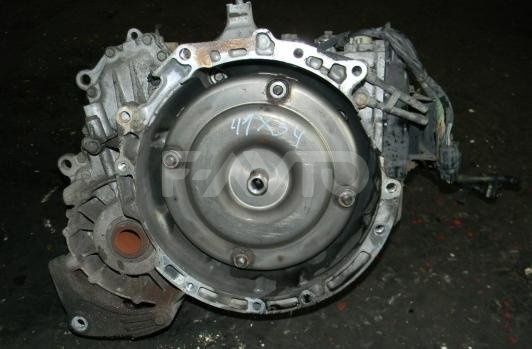

Замена АКПП Ford Mondeo

Замена АКПП Форд Мондео

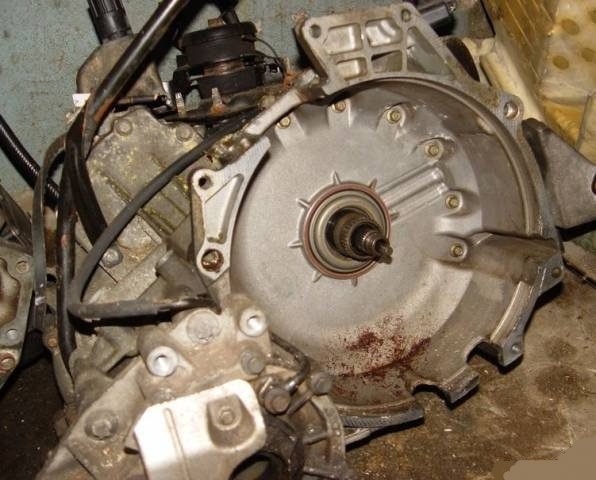

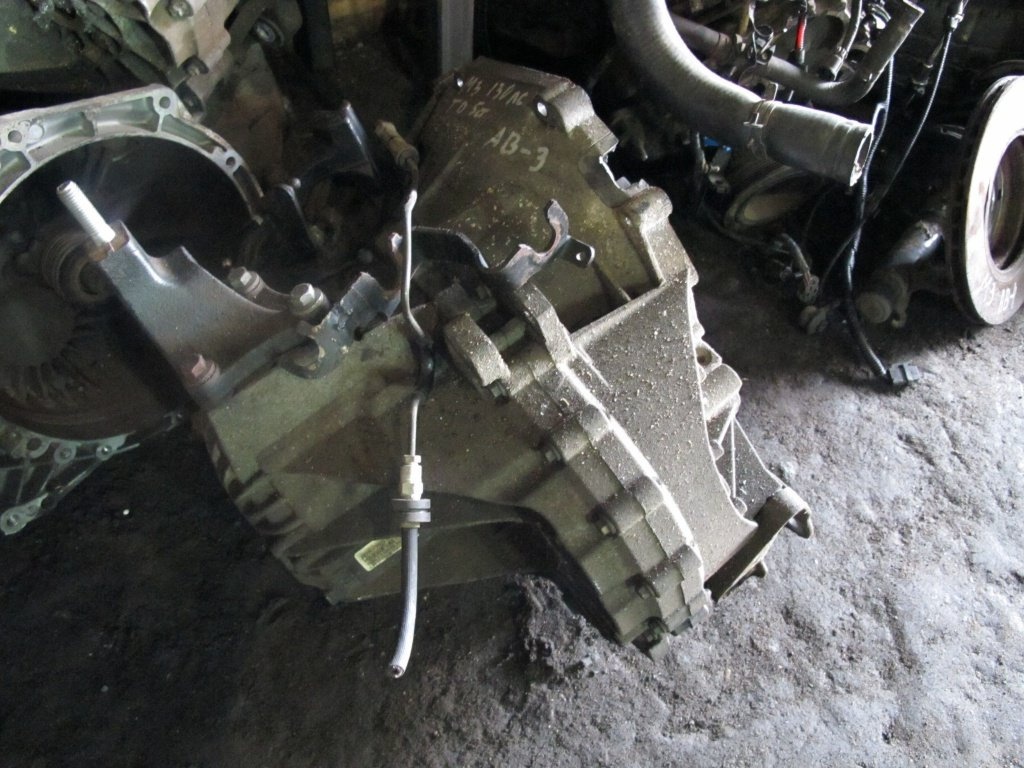

АКПП снимается вниз так же, как и механическая.

Замена АКПП Ford Mondeo подробная инструкция:

Снятие.

1. Отсоедините впускной и выпускной маслопроводы от масляного радиатора и закройте отверстия подходящими заглушками.

2. Отсоедините трос 1 от рычага переключения режимов. Снимите болты крепления контропоры. Отверните два болта крышки маховика и снимите крышку.

3. Открутите четыре крепежные гайки на гидротрансформаторе через отверстие, при этом каждый раз проверните коленчатый вал на 2 оборота.
4. Для запуска двигателя установите головку на центральный болт клиноременного шкива на коленчатом валу.
5. Снимите корпус термостата. Отсоедините два многополюсных разъема управления на коробке передач Ford Mondeo.
6. Отсоедините штекер 1 датчика и отсоедините штекер от пластины.
7. Отверните болты 3 крепления стабилизатора поперечной устойчивости к переключению передач. Открутите пластину теплоизоляции рычагов переключения передач. Поверните рычаги переключения передач назад и подсоедините их к конструкции автомобиля.
8. Отверните болты, снимите осушитель кондиционера (если установлен) и закрепите его проволокой на раме автомобиля.
9. Снимите болты крепления рулевого механизма на подрамнике.
10. Отвернуть центральный болт 2 опоры двигателя. Выкрутите болты 3 и снимите кронштейн с подрамника.
11. Выкрутите болты крепления кронштейна опоры двигателя к автоматической коробке передач Ford Mondeo.
12. Отверните центральный болт передней опоры двигателя.
13. Подпереть подрамник подъемником. Отверните болты крепления, опустите и снимите подрамник.
14. Подпереть ящик подъемником. Используйте деревянные опоры, чтобы избежать повреждений.
15. Присоединить моторный подъемник к транспортной плите и слегка приподнять краном.
16. Снимите обе гайки опоры двигателя.
17. Опускайте моторный блок до тех пор, пока коробка не выровняется с левым лонжероном. На автомобилях с кондиционером опускайте двигатель до тех пор, пока компрессор кондиционера не окажется под правым лонжероном.
18. Легко поддерживайте ящик на подъемнике. Отверните два болта крепления стартера 1 и два болта 2 нижнего фланца коробки передач.
19. Поднимите коробку руками, отсоедините ломом от двигателя, а затем опустите.

Установка.

Примечание:

Перед установкой приложите линейку 1 к фланцу коробки и измерьте установочный размер гидротрансформатора. Он должен быть не менее 10 мм.

Не изменяйте установочные размеры инвертора во время установки. Обратите внимание на правильное положение промежуточной пластины.

Недостаточный установочный размер гидротрансформатора приведет к повреждению коробки передач и ведущего диска. Преобразователь не будет оптимально подключаться к масляному насосу. Перед установкой трансмиссии проверьте сцепление и выжимной подшипник. Используйте новые самоконтрящиеся гайки для опор двигателя. Заменить снятые кольца.

1. Очистите и смажьте шлицы первичного вала трансмиссии тонким слоем смазки.
2. Подсоедините и закрепите маслопроводы от коробки к маслоохладителю с крутящим моментом 25 Нм.
3. Установите четыре гайки гидротрансформатора, каждый раз поворачивая двигатель на 1/4 оборота. Для запуска двигателя установите головку на центральный болт шкива коленчатого вала. Установите дверцу маховика.
4. Установите корпус термостата и залейте охлаждающую жидкость.
5. Подсоедините два многополюсных разъема управления коробкой передач к автоматической коробке передач.
6. Подсоедините трос рычага селектора и прикрепите держатель счетчика. Отрегулируйте трос рычага селектора.
7. Проверить уровень масла, при необходимости долить до нижнего края смотрового отверстия. Подключите клемму заземления к аккумуляторной батарее.

АКПП на Вашем Ford Mondeo успешно заменена!
