Ремонт и регулировки полуосей и ступиц заднего моста Форд Транзит

Карданный вал Форд Транзит – снятие и установка

Ослабьте колесные гайки. По осям G и H отметьте положение задних колес относительно тормозных барабанов/ступиц. Помните, что если колеса крепятся к шести шпилькам, гайки с левой стороны имеют левую резьбу.

Заблокировав передние колеса, поднимите заднюю часть автомобиля и установите домкраты по обе стороны от задней оси.

Отверните гайки и снимите задние колеса. Прежде чем приступить к разборке, отметьте взаимное расположение колесных дисков и соответствующих тормозных ступиц/барабанов.

На мостах Ford Transit типа H и G (вариант «51») отпустите ручной тормоз и снимите тормозной барабан, отметив его положение относительно ступицы.

Снимите болты (или гайки), крепящие приводной вал к ступице (при наличии).

Рис. 113. Детали карданного вала заднего моста Ford Transit тип H

Освободите карданный вал Ford Transit, осторожно постукивая по фланцу и вытягивая его из ступицы, стараясь не повредить шлицы на конце вала и прокладку внутри ступицы (при наличии). Будьте готовы к утечке масла при снятии приводного вала со ступицы.

Снимите прокладку и уплотнительное кольцо с фланца приводного вала Ford Transit. На оси H и G (51) между фланцем ведущего вала и подшипником установлено распорное кольцо (рис. 113).

На F-образном мосту одна сторона распорного кольца скошена, и кольцо должно быть скошено на фланце. Распорное кольцо Н-образного моста скошено внутрь.

Установка карданного вала Форд Транзит осуществляется в обратной последовательности.

Обратите внимание на следующее:

- Очистите сопрягаемые поверхности приводного вала и ступицы и установите новое уплотнительное кольцо и прокладку. На осях G (51A и 53) перед установкой фланец оси должен быть уплотнен герметиком.

- Перед снятием приводного вала совместите метки, сделанные на приводном валу и ступице. При установке тормозного барабана и колеса проверьте совмещение меток, сделанных на колесе и тормозном барабане/ступице.

- Проверьте уровень масла в картере заднего моста и при необходимости долейте.

Ступица задняя Форд Транзит (оси тип нег (51)) - снятие, ремонт и установка

Снимите карданный вал Ford Transit с соответствующей стороны и снимите распорное кольцо, установленное перед подшипником.

Оси типа H с ступичной гайкой

Отверните стопорное кольцо гайки ступицы с помощью отвертки, стараясь не повредить резьбу. Откручиваем гайку спец. Помните, что ось H-типа имеет левую резьбу на левой ступичной гайке.

Оси Ford Transit Type H с 12-гранной ступичной гайкой 50 мм (до 1992 г)

С 1989 года устанавливаются 12-гранные гайки задних ступиц. Изменился и способ откручивания этих гаек. Также, как и кольцо, 12-гранные гайки левых ступиц имеют левую резьбу и отличаются канавкой по наружной поверхности (рис. 7.22 и 7.23).

Просверлите направляющее отверстие диаметром 3 мм в заклепочной части фиксирующего кольца гайки, затем просверлите заклепочную часть сверлом диаметром 6 мм. Используйте торцевой ключ на 50 мм с длинным рычагом, чтобы ослабить гайку ступицы.

Оси Ford Transit H и G (51) с 2 1/4 "12-точечной ступичной гайкой (с 1992 г)

С 1992 года стали устанавливать гайки измененной конструкции. Изменился и способ откручивания этих гаек. Гайка левой ступицы по-прежнему имеет левую резьбу.

Используйте торцевой ключ на 2 1/4 дюйма с длинным прочным рычагом, чтобы ослабить гайку ступицы. Чтобы отвернуть гайку, требуется много усилий — будьте осторожны, чтобы не уронить автомобиль, стоящий на домкратах.

Читайте также: Задняя ступица Chrysler Voyager 1999 г

Оси Ford Transit типа H и G (51)

Снимите ступицу. На моделях с ABS будьте осторожны, чтобы не повредить зубчатый венец датчика колеса ABS.

Промойте все детали керосином и тщательно осмотрите их на предмет износа и повреждений. Проверьте износ подшипников, поворачивая наружное кольцо, удерживая внутреннее кольцо неподвижно.

Наружное кольцо подшипника ступицы Ford Transit должно вращаться свободно и без большого люфта. Любые неремонтопригодные детали подлежат замене.

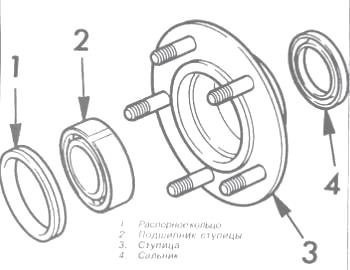

Рис. 114. Детали ступицы заднего колеса Ford Transit — тип оси H

Чтобы разобрать ступицу Ford Transit, снимите распорное кольцо (если имеется), поместите подставку под фланец ступицы (чтобы ступица не опиралась на шпильки) и постучите по подшипнику подходящим пробойником.

Выломайте или извлеките старый сальник (рис. 114) и очистите ступицу. На моделях с ABS будьте осторожны, чтобы не повредить зубчатый венец датчика колеса ABS.

Соберите ступицу Ford Transit в следующем порядке. Смажьте подшипник консистентной смазкой и установите ступицу шпильками вверх.

Установите подшипник на ступицу закрытой стороной вверх, сверху установите распорное кольцо и запрессуйте подшипник с распорным кольцом в ступицу с помощью трубчатой ​​оправки (оправка не должна опираться на внутреннее кольцо подшипника).

Переверните ступицу и зафланцируйте ее на держателе так, чтобы шпильки не касались держателя, затем запрессуйте сальник на место с помощью оправки. Смажьте кромку сальника консистентной смазкой.

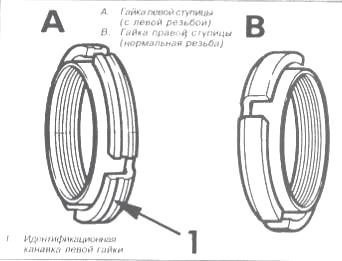

Рис. 115. Кольца ступичных подшипников Ford Transit оси типа H

Рис. 116. 12-гранная гайка подшипника ступицы Ford Transit - мостовой тип H

Установка задней ступицы Форд Транзит производится в порядке, обратном снятию.

Обратите внимание на следующее:

- В качестве запасных частей поставляются только 12-гранные ступичные гайки. Если необходимо заменить ступичную гайку, оба наконечника можно заменить на 12-гранные. Во всех случаях при повторной сборке ступицы устанавливайте НОВЫЕ гайки ступицы.

- Перед установкой ступицы Ford Transit смажьте кромки сальников универсальной смазкой.

- Установите ступицу оси G (51), используя временно установленный приводной вал в качестве направляющей. После установки ступицы вытащите приводной вал и заверните гайку ступицы.

- Помните, что для осей H и G (51) левая кольцевая гайка ступицы имеет левую резьбу, а правая - правую резьбу (рис. 115 и 116).

- После затяжки с требуемым крутящим моментом обжимные кольца и 12-гранные гайки 50 мм необходимо зафиксировать, заклепав край гайки в канавке штифта. 12-гранные гайки 2 1/4 являются самоконтрящимися и не требуют дополнительных креплений.

- Не забудьте установить распорное кольцо между фланцем карданного вала Ford Transit и подшипником (помните, что для оси F-типа распорное кольцо скошено наружу, а для оси H-типа - с фаской внутрь).

Задняя ступица Ford Transit (оси типа G (51А и 53)) - снятие, ремонт и установка

Снимите приводной вал Ford Transit с соответствующей стороны.

Отогните язычок стопорной шайбы и ослабьте контргайку, затем снимите шайбу и отверните ступичную гайку.

Снимите тормозную ступицу и барабан (ручник должен быть отпущен). На моделях с ABS будьте осторожны, чтобы не повредить зубчатый венец датчика колеса ABS.

Очистите и осмотрите ступицу.

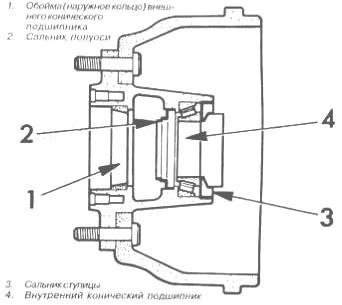

Рис. 117. Детали ступицы заднего колеса Ford Transit — ось типа G

Если необходимо заменить сальник и подшипники ступицы Ford Transit, установите ступицу вертикально на держатель, чтобы она не опиралась на шпильки или тормозной барабан.

Перед снятием уплотнений измерьте и запишите глубину уплотнений, чтобы позже можно было установить новые уплотнения на ту же глубину.

Смотрите также: Колпак ВАЗ 1111

Выбросьте наружное и внутреннее наружные кольца подшипника, а также сальник и расположите детали в том порядке, в котором они были установлены (рис. 117).

Промойте все детали керосином и тщательно осмотрите на предмет износа и повреждений. Осмотрите ролики конических подшипников и их внешние и внутренние кольца на наличие полостей и износа. При необходимости замените подшипники вместе с наружными кольцами.

Установка задней ступицы Форд Транзит производится в обратном порядке.

Обратите внимание на следующее:

- Используя трубчатую оправку, запрессуйте наружные кольца подшипника, убедившись, что они подходят друг к другу без перекоса до упора.

- Смажьте подшипники литиевой смазкой перед установкой. Желательно заменить сальники ступицы и приводного вала на новые.

- При установке уплотнения ступицы Ford Transit убедитесь, что кромка наружного уплотнения находится со стороны подшипника. Смажьте края сальников ступицы и оси перед установкой.

- При установке гайки ступицы вращайте ступицу в обоих направлениях. Затяните гайку до нужного момента, затем ослабьте ее на пол-оборота (180°).

Установите стопорную шайбу так, чтобы ее внутренний выступ совпал с гайкой ступицы, затем наверните стопорную гайку и затяните ее с нужным моментом. Проверьте люфт ступичного подшипника с помощью циферблатного индикатора.

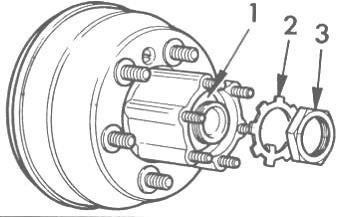

Рис. 118. Гайка подшипника ступицы Ford Transit (1), стопорная шайба (2) и контргайка (3) — мост типа G

При необходимости отрегулируйте подшипники, чтобы добиться желаемого зазора.

После завершения регулировки отогните выступы предохранительной шайбы на краю контргайки, чтобы зафиксировать ее (рис. 118).

Один источник

Ремонт Форд Транзит в Санкт-Петербурге

Форд Транзит, как и любой другой коммерческий автомобиль, требует от владельца особого внимания к своему состоянию. В целом он достаточно надежен, но шасси этого автомобиля — один из самых уязвимых элементов. Причина отчасти в плохом качестве дорожного покрытия, отчасти в систематических перегрузках, которым подвергается большинство автомобилей этого класса.

В свою очередь, неисправности ходовой часто связаны именно с техническим состоянием ступиц автомобиля. Срок их службы значительно сокращается за счет следующих факторов:

1. влажность и соль, которые, попадая на ступицу, приводят к коррозии;
2. выход из строя подшипника узла, по причине его естественного износа;
3. износ сальникового уплотнения, нарушающий герметичность системы;
4. износ стяжной гайки и ее ослабление.

Как выполняется на Форд Транзит замена задней ступицы?

Чтобы снять этот элемент, сначала разберите карданный вал Ford Transit. Для этого требуется следующая последовательность операций:

1. Колесные гайки откручиваются. После разметки положения колес относительно ступиц автомобиль поднимают и устанавливают на опоры. Затем задние колеса полностью снимаются. Во время этой операции важно заблокировать передние колеса.

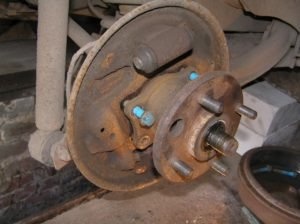

2. Затем, ослабив ручник, снимите тормозной барабан. После этого приводной вал можно вытащить из ступицы. Эту операцию лучше доверить опытному специалисту, так как в процессе легко повредить шлицы приводного вала и сальник ступицы.

После снятия приводного вала приступают к разборке ступицы. Для этого сделайте следующее:

1. необходимо снять распорное кольцо, соединяющее подшипник с остальной частью узла.

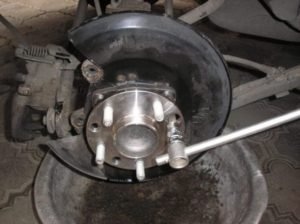

2. Отверните гайку ступицы и снимите элемент.

Конструктивные особенности и ремонт задней ступицы Форд Транзит

В зависимости от года выпуска Форд Транзит существует несколько конструктивных особенностей ступицы, которые необходимо учитывать при разборке данного узла:

• Форды выпускались до 1992 года, гайки задних ступиц у которых имеют двенадцать граней. У них левая резьба и по поверхности предусмотрен специальный паз. Заклепочная часть этой гайки просверливается сверлом на 6 мм. Только после этого можно откручивать гайку.
• Транзитные плашки после 1992 года сверлить не нужно. Для них требуется торцевой ключ подходящего диаметра. Гайки откручиваются с силой, часто с такой силой, что при неосторожности можно легко сбить машину с домкрата.
• Особое внимание требуется, если автомобиль оснащен антиблокировочной системой тормозов. В этом случае при снятии ступицы легко повредить обод датчика колеса, зубья которого достаточно хрупкие.

Читайте также: Подшипники во втулке велосипедной педали

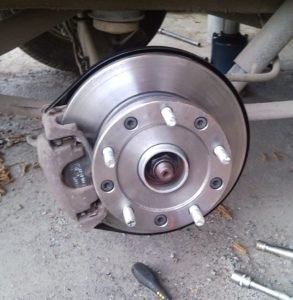

Разбор и ремонт ступицы на автомобилях Форд Транзит

Чтобы разобрать ступицу, выполните следующие действия:

1. Установочное прокладочное кольцо нужно будет снять;
2. Подшипник необходимо выбить зубом. Важно использовать фланцевый корпус, чтобы уменьшить нагрузку на шпильки.
3. Снимите сальник: Если его просто невозможно снять, этот элемент также нужно будет выбросить.

После разборки все детали ступицы очищаются от грязи и ржавчины. Для этого используется керосин, в который часто приходится погружать сильно загрязненные агрегаты в прямом смысле этого слова.

Затем проводится тщательный осмотр на наличие повреждений. При подозрении на их наличие элемент подлежит замене. Из-за крайней простоты ступицы сменных элементов всего два: сальник и подшипник.

Замена подшипника в задней ступице автомобиля Форд Транзит

К другим неисправностям именно этого элемента относятся:

• отбрасывание;
• гул, который слышен при движении автомобиля даже по ровной дороге;
• на поворотах машина как бы тормозит, чего раньше не замечал.

Обычно ступичные подшипники должны служить до 100 000 километров. На практике их ресурс может быть намного меньше.

Герметичность несущей конструкции обеспечивается сальником, который при повреждении выступает обязательным критерием замены подшипника, так как в случае потери уплотнения подшипник быстро выходит из строя.

При этом они руководствуются следующими параметрами:

1. Нет свободного места в месте крепления ступицы. Если она имеется, необходимо затянуть шлицевую гайку;
2. Правильность положения шариков в кольцах подшипников – для нормализации этого параметра при затягивании гайки постепенно поворачивайте колесо в нужное положение;
3. Далее нужно опустить шлицевую гайку так, чтобы она совпала с отверстием под шплинт. После этого его тщательно фиксируют в таком положении.

именно правильная регулировка подшипника является залогом долговременной работы ступицы и вызывает немалые трудности при отсутствии соответствующего опыта. Чрезмерное затягивание гайки приведет к более быстрому износу подшипника. Причина в том, что при движении этот элемент сильно нагревается от трения и поэтому может немного расширяться. При отсутствии технологического люфта трение значительно возрастает.

Сборка ступицы на Форд Транзит

После замены или регулировки подшипника соберите узел. При этом необходимо учитывать следующие моменты:

1. При сборке необходимо использовать смазку для кромок сальников.
2. Между фланцем и подшипником устанавливается дистанционное кольцо. Соблюдайте порядок установки, так как он у разных моделей Форд Транзит разный: со скосом наружу или внутрь.
3. Наружные кольца подшипника должны быть запрессованы. При этом важно, чтобы узлы поднимались равномерно, так как любой перекос будет способствовать ухудшению работоспособности детали.
4. важно учитывать крутящий момент при затягивании гайки ступицы и стопорной шайбы. Компаратор используется для проверки наличия необходимого зазора.

Для ремонта задней ступицы Форд Транзит важно использовать только качественные запасные части. Экономить здесь практически невозможно, так как повышенные нагрузки быстро выведут из строя некачественную запчасть, а вместе с ней и всю ступицу, вышедшую из строя. Также важно не пренебрегать профилактической проверкой состояния агрегата, своевременно заменяя поврежденные элементы.
