Ford Transit: замена ступицы переднего колеса.

Признаки неисправности

Демонтаж ступицы

Чтобы снять ступицу, сделайте следующее:

• Подтягиваем ручник, затем ослабляем гайки необходимого колеса. Далее домкратом поднимаем переднюю часть автомобиля и ставим на опоры;

• Отверните гайки и снимите колесо с нужной стороны;

• Открутите болт и снимите опору, удерживающую тормозной шланг на амортизаторе;

• Откручиваем пару болтов крепления держателя направляющей тормозного суппорта с помощью пробойника поворотного типа. Обратите внимание, что болт, установленный сверху, не может быть удален полностью из-за расположения амортизатора рядом. Но для выполнения работы достаточно ослабить болт настолько, чтобы разобрать держатель направляющей заодно с суппортом и тормозными колодками. Далее привязываем эту конструкцию в удобном месте. Гидравлическую линию можно оставить подключенной. При этом важно исключить скручивание или растяжение;

• Поддеваем и снимаем защитный колпачок ступицы. Далее удаляем с него смазочный состав, вынимаем шплинт и разбираем стопор гайки. Теперь откручиваем гайку и снимаем шайбу;

• Снимаем ступицу одновременно с наружным подшипником с перфоратора поворотного типа. Важно отметить, что гайки левой ступицы имеют обратную (левую) резьбу. Это значит, что они откручиваются против движения часовой стрелки;

• Очищаем ступицу и подшипники, чтобы оценить их реальное состояние;

• Проверяем износ рабочей поверхности наружного подшипника. При необходимости замены подшипников устанавливаем новые детали. Также осуществляем замену конусов и внешних подшипников колес. При наличии дефектов сальника его также необходимо заменить. При необходимости тормозной диск можно снять со ступицы.

Один источник

Как сделать замену подшипника передней ступицы на Форд Транзит 1994-2014

Грузовые фургоны FORD Transit очень популярны на российском рынке. Автомобиль заслужил свою известность благодаря хорошей цене, надежным двигателям и прочному шасси.

Например, подшипник передней ступицы Ford Transit может пройти более ста тысяч километров, прежде чем потребуется процедура ремонта. Однако важно не пропустить этот шаг, чтобы избежать возможных проблем, таких как неприятные шумы в салоне или заклинившее колесо.

Научиться распознавать неисправность со временем, а также заменить передний ступичный подшипник Форд Транзит своими руками можно, прочитав эту статью.

Данная инструкция подходит для владельцев классических автомобилей FORD TRANSIT, выпущенных до 2014 года.

Для владельцев микроавтобусов CONNECT, COURIER, CUSTOM, TOURNEO, где конструкция узла отличается от классического Transit, подойдет инструкция по снятию узла. Замена шаровой опоры на этих моделях будет немного отличаться, но серия видео в статье все же поможет вам разобраться в особенностях ремонта на перечисленных моделях Форд.

Появление неисправности и диагностика передней ступицы Форд Транзит

Как уже было сказано, этот узел является очень прочной деталью. Но могут быть моменты, которые сократят жизнь вещи:

• частая езда в перегруженном автомобиле;
• агрессивное вождение с игнорированием особенностей дорожного покрытия;
• отсутствие смазки в ступице из-за попадания влаги;

См. Также: Подшипник ступицы Nissan

Предположение о том, что скоро потребуется новый подшипник, будет:

• наличие посторонних шумов (гул) в районе колеса;

• Вынимаем нужное нам колесо, запускаем двигатель и даем на газ.
• Если слышен нарастающий шум, подшипник необходимо заменить.
• Для верности можно взять диск и повернуть его.
• Не беспокойтесь о стрельбе, вам просто нужно чувствовать биение по оси. Если он присутствует, деталь уже пришла в негодность.

Подробнее о том, как проверить ступичный подшипник на Ford Transit, читайте в отдельной статье и смотрите видео ниже:

Как проверить передний ступичный подшипник:

Какой ступичный подшипник гудит?

Проблема с подшипником передней ступицы Ford Transit:

Беззазорный сухой роликоподшипник

вазовато
Гвидо LADA VEST CROSS
г. Москва

Тогда просто некому будет платить штрафы! Это корейский планшетный видеорегистратор 15 в 1 на Android..

Забыл штрафы и яндекс навигатор. Тут и FULL HD кадры, радар и GPS-детектор с 32 спутниками. Приобрел по разумной цене за столь обширный функционал: ЗДЕСЬ

Устройство узла на различных поколений фургона

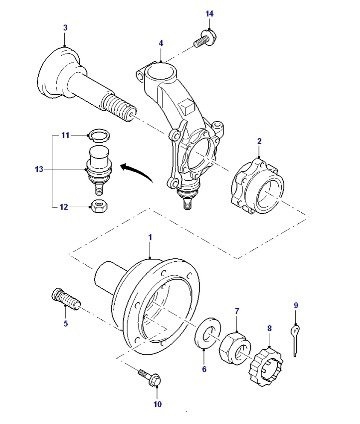

На фото ниже показана сборка узла для первых поколений фургона, до 2000 года выпуска. Особенностью автомобиля первых лет выпуска является то, что здесь установлены два отдельных конических роликоподшипника (схема 1).

• 1 тормозной диск;
• 2 концентратора;
• 4 рулевых шарнира;
• 5, 10 Крепежные болты;
• 6 Распорное кольцо;
• 7 Центральная гайка;
• 9 Стопорный штифт.

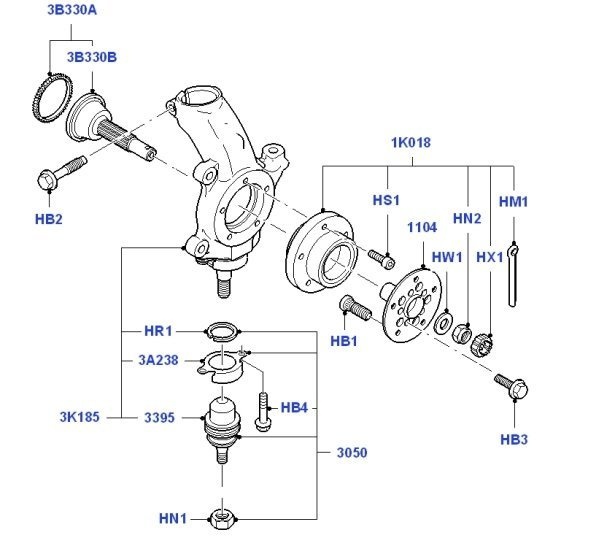

Новые автомобили могут похвастаться немного другим дизайном.

• 3В330В - карданный вал;
• HB2 - шкворневые опоры;
• 1КО18 - тормозной диск;
• 1104 - Передний ступичный подшипник Форд Транзит 2006;
• HN2 - крепежная гайка;
• НМ1 - штифт управления;

В процессе ремонта замене подлежит деталь №2 для предыдущих поколений и деталь 1КО18 для современных фургонов.

Разборка и снятие подшипника передней ступицы Ford Transit 2008

Прежде чем приступить к разборке агрегата, стоит обзавестись необходимым набором инструментов. Для работы требуется:

• связка ключей с головками от 8 до 36;
• ряд шестигранников и звездочек;
• отвертки;
• джек;
• молоток;
• универсальная смазка ВД-40.

также желательно наличие большого гаража со смотровой ямой или подъемником. Отнеся автомобили в гараж, можно переходить к процедуре замены подшипника передней ступицы Форд Транзит:

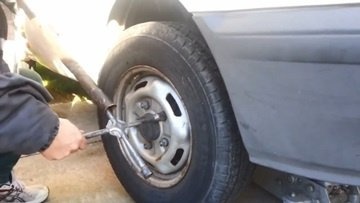

1. Ослабляем колесные болты;

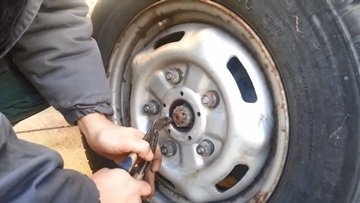

2. Снимите декоративную заглушку и вытащите стопорный штифт;

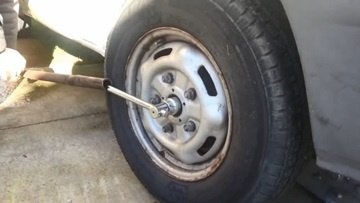

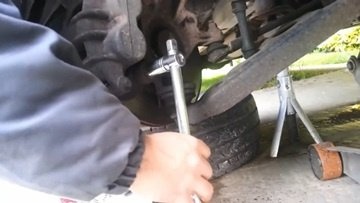

1. Головкой на 36 срываем и откручиваем центральную гайку;

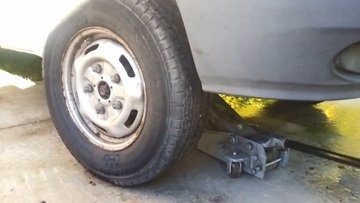

2. Поднимаем нужную сторону автомобиля;
3. Отворачиваем болты крепления и снимаем колесо;

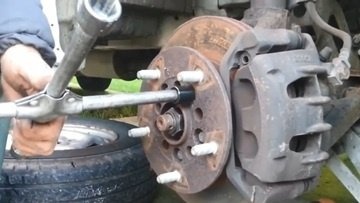

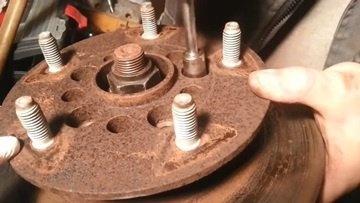

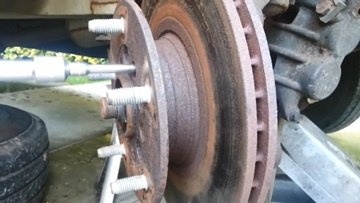

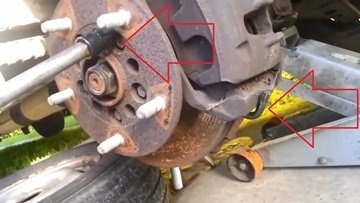

1. Ключом на 13 откручиваем пять болтов, соединяющих ступицу, предварительно зафиксировав тормозной диск;
2. С помощью насадки Torx T50 откручиваем еще пять точек крепления, отверстия которых расположены между болтами;

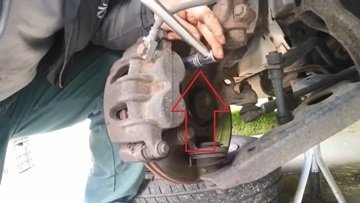

1. Для откручивания насадки плоскогубцев потребуется ключ на 18 мм;

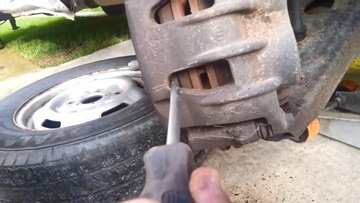

2. Поджимаем отверткой колодки, чтобы они не мешали демонтажу;

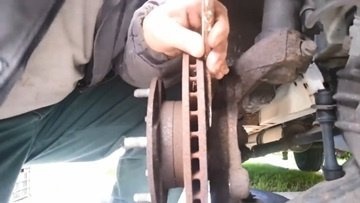

1. После того, как вы закончите снимать тормозной суппорт, его нужно зафиксировать, чтобы он не болтался;

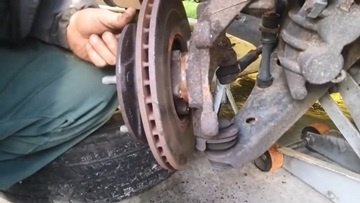

2. Аккуратно постучите по ступице молотком, вытащив ее из гнезда. Деталь должна оторваться вместе с тормозным диском;

Читайте также: Как открутить шпильку от ступицы банки

Затем можно переходить к следующим шагам разборки.

Демонтаж старого роликоподшипника на примере авто 2006-го года

Теперь нужно снять передний ступичный подшипник Ford Transit:

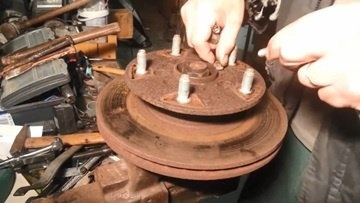

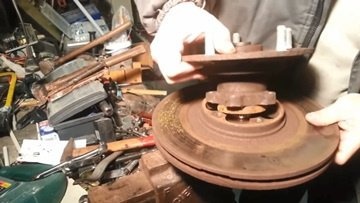

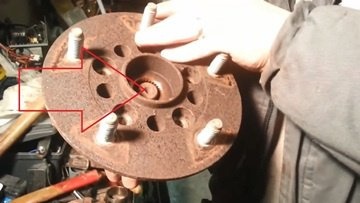

1. Берем ключ с насадкой на 13 и отсоединяем тормозной диск. Сам хаб остается в руках;

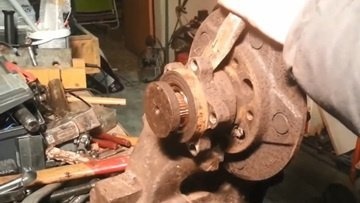

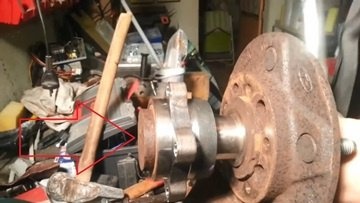

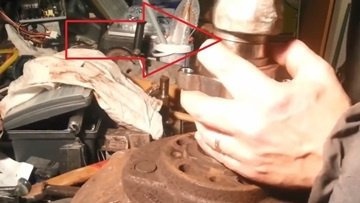

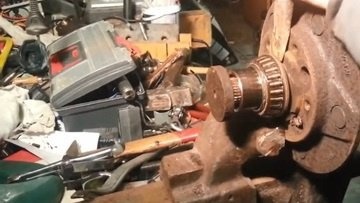

1. Используя молоток и долото, осторожно сбейте внешний зажим. При этом второй остается на оси;

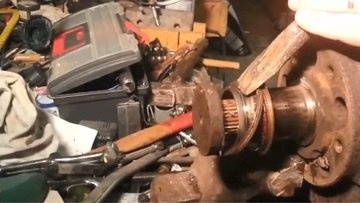

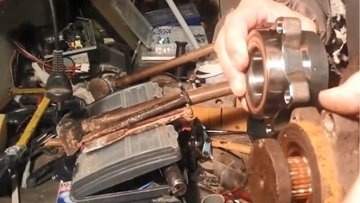

1. Снимите роликовые подшипники и разберите внутреннюю обойму;

Если внутренний зажим не отваливается сам по себе, следует сделать надрез болгаркой. Аккуратно, не касаясь оси, делаем отверткой зазор и затем снимаем деталь. При этом необходимо провести дефектовку на всех снятых элементах шасси Форд Транзит, чтобы при необходимости заменить использованные детали на новые.

Процесс установки

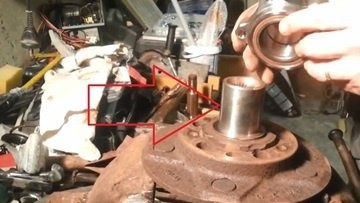

Перед началом установки передней ступицы Форд Транзит 2,5 дизель необходимо обработать все посадочные места. Старые элементы необходимо зачистить наждачной бумагой или антикоррозийным растворителем, также желательно смазать посадочные места моторным маслом для облегчения процесса запрессовки.

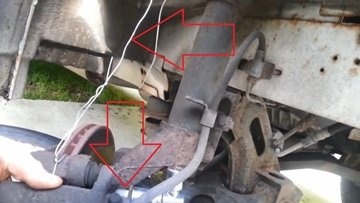

1. Аккуратно вставьте в отверстие сверху специальный экстрактор;
2. Выводим другой конец с ниткой через второе отверстие;

1. С помощью специального инструмента устанавливаем новую шаровую опору;
2. Подтягиваем его, вдвигая на место;

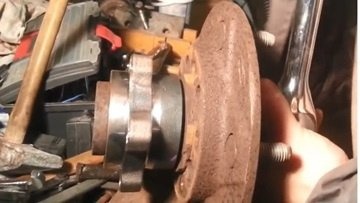

1. Монтируем тормозной диск на место;
2. Закручиваем крепежные болты;
3. Закручиваем шестигранные болты;

Сама сборка осуществляется в обратном порядке:

1. Установите тормозной диск на поворотный кулак;
2. Затягиваем болты ступицы;
3. Установите тормозной суппорт на место;
4. Затягиваем его крепления;
5. Фиксируем тормозной диск отверткой и с нужным моментом вдавливаем крепления;
6. Затяните центральную гайку;
7. Ставим колесо на место, проверяем правильность функционирования;

О замене подшипника специальным приспособлением

При замене подшипника передней ступицы Ford Transit помните, что ударные операции с помощью кувалды или пресса крайне не рекомендуются. В крайнем случае - только при нажатии. Запрессовку в той же части необходимо производить с помощью съемника или специального приспособления.

В этом случае процесс немного отличается:

1. Снимаем колесо автомобиля;
2. Снимите тормозной суппорт;
3. Открутите и снимите рулевой наконечник;
4. Открутите болты крепления диска;
5. Открутите болты с шестигранной головкой;
6. Далее нужно снять ступицу Ford Transit;
7. Вставляем стержень специального экстрактора в отверстие ступицы и с его помощью извлекаем использованный подшипник;
8. Выдавливаем внутреннюю обойму экстрактором;
9. Устанавливаем новую деталь с помощью пневмоэкстрактора;
10. Осуществляем дальнейшую сборку агрегата;

Замена на приспособление специнструмента 2000-2014:

Разборка и установка с помощью пневматических инструментов

Это оборудование относится к специнструментам и используется на сертифицированных СТО или в дилерских центрах. Однако если вы планируете пользоваться автомобилем несколько лет, покупать его стоит в магазине.

Цена продукта довольно высока, но его универсальность поможет при работе с подшипниками заднего моста, а также при работе со многими другими моделями автомобилей, включая Sierra или Tourneo.

Читайте также: Смазка для ступичных подшипников Лада Калина

Процесс замены на Фордах — CONNECT, COURIER, CUSTOM, TOURNEO

Меняем передний подшипник на Коннект, Курьер, Турнео, Кастом. Часть 1:

Меняем передний подшипник на Коннект, Курьер, Турнео, Кастом. Часть 2:

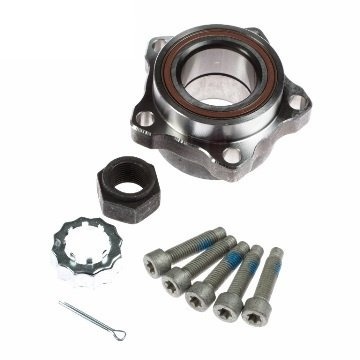

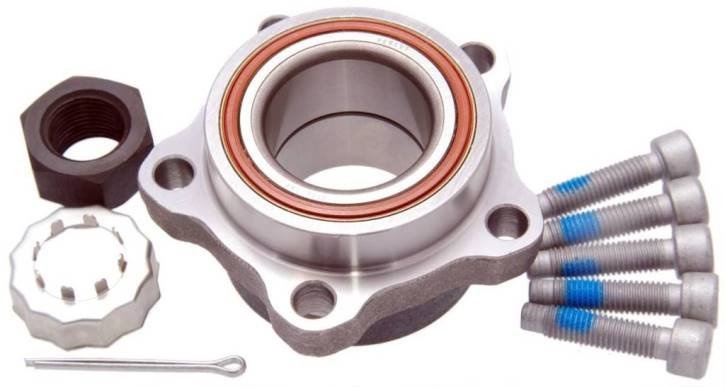

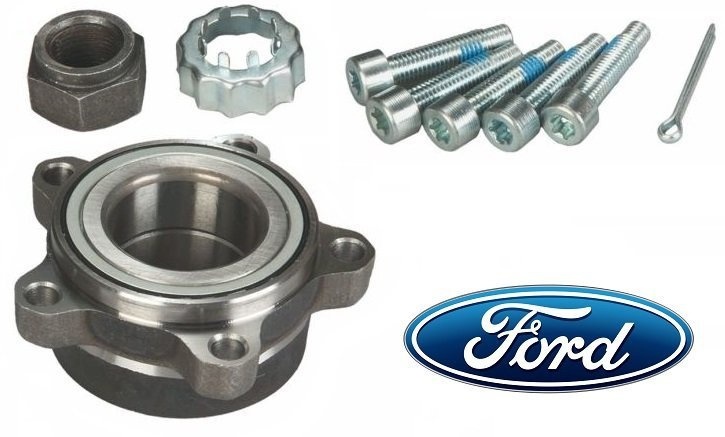

Выбор подшипников для передней ступицы Форд Транзит, цена и артикулы

Сегодня на рынке представлено огромное разнообразие запчастей разной цены и качества. Однако предпочтение следует отдавать оригинальным деталям – они смогут обеспечить исправную работу рамы.

Каталожные номера запчастей:

• Форд Транзит 2006-2014: 1 377 908 (1 377 907)
• Форд Транзит 2000-2005: 1 201 300

эгоистичный
Я езжу на Форд Фокус СТ
г. Москва

Инженеры проделали огромную работу — 15 устройств в 1 корпусе.

Целый бортовой компьютер в машине с FULL HD кадрами. Меня устраивает резкая камера заднего вида и GPS-навигатор с 32 спутниками.

Пользуюсь 6 месяцев и уже забыл про штрафы.

Делюсь ссылкой на официальный сайт этого чудо-регистратора: ПОДРОБНЕЕ

Таблица – цена, номера деталей и производители

п/п	Страна производитель	Номер каталога	Цена 2021, руб	Информация
				Ремонтный комплект	Размеры и параметры, мм	Инструкции	Гарантия
Форд Транзит 16В/2,2/2,4/3,2 ТДСи 2000-2003
2	СКФ Швеция Аналоговый	ВКБА3588	3400	Шплинт 5 болтов Гайка безопасности Жизни	Ширина - 53 Восточный диаметр - 45 Вес (г) - 1590 Количество отверстий - 5 Момент затяжки - 400 Нм	+	24 месяца
3	РЮВИЛЬ Германия Аналоговый	5260	3100	—	24 месяца
4	ФАГ Германия Аналоговый	713678650	2020	—	36 месяцев
5	ОСШ Франция Аналоговый	R15260	3500	+	36 месяцев
Форд Транзит 16В/2,2/2,4/3,2 ТДСи 2006-2014
один	СКФ Швеция Аналоговый	ВКБА6526	5800	Шплинт 5 болтов Гайка безопасности Жизни	Ширина - 40 Восточный диаметр - 49 Вес (г) - 1805 Количество отверстий - 5 Момент затяжки - 370 Нм	+	24 месяца
2	ФАГ Германия Аналоговый	713678910	3000	—	36 месяцев
3	ОСШ Франция Аналоговый	R14109	4450	+	36 месяцев

Подшипник передней ступицы FAG Ford Transit 2008:

Подшипник ступицы на FORD Transit 2009 от SKF:

Видео по замене подшипника передней ступицы Ford Transit

Кроме того, есть видеоролики, которые помогут вам понять процесс ремонта, как на старых автомобилях, так и на новых фургонах 2008-2015 модельного года.

Замена своими руками в гараже:

Замена стойки, шаровых и передних подшипников:

Процесс замены на Ford Transit 460 1994-2000:

Рекомендации по ремонту

1. крайне важно, чтобы все болты рамы были затянуты с указанным крутящим моментом. Для фиксации колеса фургона это значение составляет 370-400 Нм;
2. При замене передней ступицы Ford Transit рекомендуется использовать анаэробный фиксатор резьбы. Обеспечивает нормальное соединение деталей и не позволяет элементам перекручиваться самостоятельно;
3. Процедуры шокового ремонта запрещены. Поэтому при работе необходимо использовать тиски или специальный съемник.
