Система охлаждения Форд транзит схема патрубков

Нужна схема подключения патрубков системы охлаждения Форд Транзит (решено) — 1 ответ

На дизельных двигателях Форд Транзит вентилятор с вискомуфтой снабжен системой обогрева Форд Транзит от помпы охлаждения и общего для генератора, помпы охлаждения и вентилятора широкого многоручьевого приводного ремня, установленных отдельно и снабженных собственным шкивом.

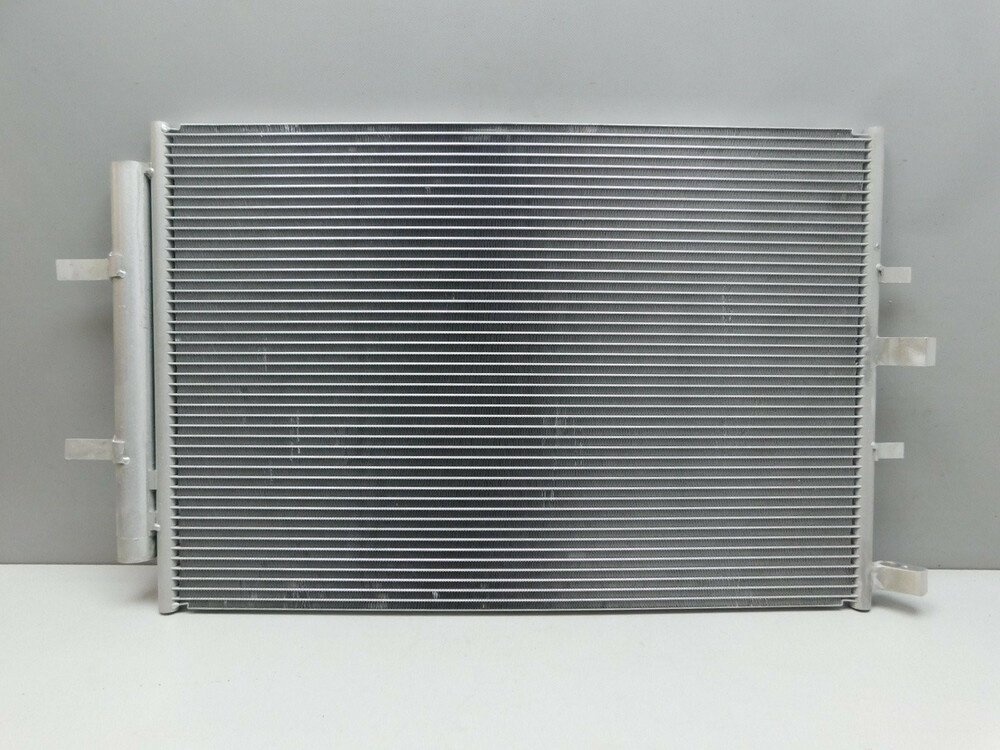

Радиатор Ford Transit с горизонтальными патрубками имеет алюминиевую сердцевину и пластиковые боковые бачки. Термостат расположен под патрубком подачи воды в передней части головки блока цилиндров. Тепло жидкости системы охлаждения двигателя используется для обогрева салона.

Обзор системы охлаждения Ford Transit Система охлаждения Ford Transit Система отопления Ford Transit работает следующим образом: Холодная жидкость снизу радиатора проходит по нижнему шлангу к помпе охлаждения, которая нагнетает ее в каналы рубашки блока и цилиндра напорная вода, а также впускной коллектор.

После охлаждения цилиндров, камер сгорания и седел клапанов нагретая жидкость поступает в корпус термостата, который остается закрытым до достижения жидкостью определенной температуры - при этом небольшая часть жидкости отводится по тонкому патрубку в расширительный бачок и основной поток перенаправляется на помпу охлаждения Ford Transit.

При прогреве двигателя Форд Транзит до системы температурного подогрева Форд Транзит термостат открывается и основной поток охлаждающей жидкости поступает по верхнему шлангу к радиатору, где охлаждается воздушным потоком, возникающим при движении автомобиля, и дополнительный усиленный вентилятор радиатора.

Нужна схема подключения патрубков системы охлаждения Форд Транзит

Пройдя через радиатор, охлажденная жидкость возвращается к охлаждающему насосу. Независимо от положения клапана термостата Ford Transit часть горячей моторной жидкости проходит через впускной коллектор, корпус биметаллической пружины карбюраторного автостартера и матрицу радиатора отопителя салона, нагреваясь. Вязкостная муфта вентилятора радиатора Ford Transit На автомобилях Ford Transit с дизельным двигателем и с системой подогрева бензинового двигателя Ford Transit.

Сцепление управляется биметаллической пружиной.

Вискомуфта вентилятора радиатора Ford Transit A. Выпускное отверстие, B. Выпускное кольцо, C. Насос, D.

Передняя крышка, E. Биметаллическая пружина, F. Корпус сцепления, G. Выпускной клапан, H.

Выпускное отверстие, J. Прокладка, K. Соединительный ротор, L. Ведущий вал муфты, M. Резервуар для силиконовой жидкости, P. Пластина насоса Когда воздух за радиатором достигает определенной температуры, металлическая пружина нагревается и открывает сливной клапан, позволяя силиконовой жидкости циркулировать внутри суставов.

Муфта вентилятора радиатора Ford Transit состоит из двух основных частей: внешняя часть картера сцепления прикручена к вентилятору радиатора Ford Transit болтами. Крутящий момент передается от ротора к корпусу системы обогрева Ford Transit за счет вязкости силиконовой жидкости, поступающей в замкнутое пространство между системой отопления Ford Transit и внутренней поверхностью кузова.

Для увеличения поверхности трения на роторе и внутренней поверхности картера сцепления Ford Transit установлены концентрические дефлекторы рис.

Системы вентиляции, охлаждения и обогрева Ford Transit.

При понижении температуры биметаллическая пружина закрывает клапан системы отопления Ford Transit и циркуляция силиконовой жидкости прекращается. Гидродинамическое трение между ротором и картером сцепления уменьшается, и вентилятор начинает вращаться менее интенсивно. Крутящий момент, передаваемый на вентилятор радиатора Ford Transit, зависит от гидродинамического трения в муфте сцепления, которое, в свою очередь, для системы обогрева Ford Transit зависит от температуры и частоты вращения двигателя.

Поэтому вентилятор интенсивно работает только тогда, когда это действительно необходимо, то есть при высоких температурах и высоких оборотах двигателя, в остальное время вращается за счет трения в тихоходных подшипниках. Ford Transit — это система обогрева с вентилятором непрерывного действия, которая помогает экономить топливо, снижает шум двигателя и уменьшает износ приводного ремня.

Отопление и вентиляция кабины Ford Transit Для обогрева кабины Ford Transit используется горячая жидкость из системы охлаждения двигателя, которая нагревает поступающий в кабину воздух, проходя через матрицу радиатора отопителя. Температура и распределение потока воздуха в салоне к окну или к ногам водителя и пассажира регулируется воздушными заслонками отопителя. Схема обогрева и вентиляции кабины Форд Транзит Поток холодного, горячего или смешанного воздуха в зависимости от положения заслонок через отопитель обеспечивается вентилятором отопителя или напором воздуха на входе при движении автомобиля Рис.

Техническое обслуживание системы охлаждения Ford Transit Проверка уровня охлаждающей жидкости и доливка Частая необходимость доливки охлаждающей жидкости в систему отопления Ford Transit указывает на утечку в системе охлаждения. Внутренние утечки могут быть вызваны поврежденной прокладкой или трещиной в головке или блоке цилиндров.

О наличии внутренней утечки свидетельствует повышение уровня моторного масла, масло становится мутным и белым, из выхлопной трубы выделяется большое количество воды, особенно при прогреве двигателя Форд Транзит.

См также: Можно добавить концентрированный антифриз

Небольшие наружные утечки охлаждающей жидкости могут присутствовать при использовании герметика радиатора.

При использовании системы отопления Ford Transit снимать радиатор Ford Transit не нужно. Вентилятор регулирует температуру воздуха за радиатором автомобиля. Как только температура поднимается выше допустимого предела, биметаллическая спираль, установленная на вентиляторе, помогает открыть клапан. При этом силиконовая жидкость начинает поступать на лопасти устройства. Часть лопастей управляется через приводной ремень водяного насоса и генератора.

Вторая часть непосредственно связана с лопастями вентилятора. Конструкция устройства устроена таким образом, чтобы момент двигателя был связан с лопатками системы обогрева Ford Transit. И здесь вращение зависит от ряда аспектов: вязкости масла, скорости вращения и текущей температуры силового агрегата.

Вентилятор включается при необходимости.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Стоит отметить еще несколько преимуществ: расширение транзитной системы отопления Ford для обслуживания приводного ремня, а также снижение шума вентилятора.

Система вентиляции и отопления Ford Transit работает совместно с системой охлаждения. При этом теплоноситель проходит через радиатор, отдает тепло системе отопления, а также возвращается в контур охлаждения силового агрегата.

Электровентилятор, расположенный в отопителе, подает холодный горячий воздух из системы обогрева в отверстия возле лобового стекла. Особые указания и меры безопасности Несмотря на простоту конструкции и кажущуюся безопасность, при эксплуатации системы охлаждения Ford Transit необходимо учитывать несколько моментов: Не откручивайте заливную пробку расширительного бачка или других элементов системы охлаждения, если крышка или сам двигатель очень горячие.

В такой ситуации велик риск обжечь кожу; Дайте двигателю и радиатору полностью остыть, прежде чем откручивать крышку расширительного бачка.

В крайнем случае можно сбросить общее давление в системе; Чтобы не обжечь руки, используйте мягкую ткань, чтобы отвинтить крышку. При этом постепенно откручивайте его, выпуская лишний воздух из емкости.

Как только шипение прекратится, можно полностью открутить крышку. Если ваш Ford Transit оснащен кондиционером, обратите внимание на следующие моменты: Система кондиционирования воздуха находится под высоким давлением, поэтому удалите элементы или выполните ремонт, не сливая воду из системы отопления Ford Transit.

Разделение швов следует проводить с использованием лицевой маски и защитных очков; Обратите внимание, что хладагент является опасным веществом. Поэтому запрещается допускать его попадание на поверхность глаз или кожу из-за высокого риска обморожения. В то же время сливать растение в замкнутом пространстве опасно из-за риска удушья; Следите за тем, чтобы система отопления Ford Transit не соприкасалась с открытым огнем.

В противном случае может образоваться опасный для организма газ, а в некоторых случаях и взрывоопасная смесь.

Источник: iaarus.ru

Транзит и “масляное охлаждение”

Спросите у технически подкованного человека: "Какое охлаждение у двигателей внутреннего сгорания?" - он, конечно, ответит "вода и воздух". Кто-то более въедливый добавит "и масло бывает", а очень опытный и знающий подробно расскажет, что на судовых дизелях было часто, да и сейчас встречается на промышленных двигателях. Есть ли масляное охлаждение на автомобилях Форд Транзит?

Ну, проблему этого вопроса вы, наверное, уже поняли: наш рассказ пойдет о двигателе, который волею обстоятельств обзавелся такой системой. Дизельные автомобили этого семейства имеют в системе охлаждения охладитель масла/антифриза, с которым иногда случаются истории, подобные нашей. Давление в системе смазки значительно превышает давление в "водяной" системе, особенно если двигатель холодный и обороты резко возрастают и - не выдержала заслонка в теплообменнике и масло начало проникать в антифриз и смешиваться с этим. Вовремя заметить владельцу, что что-то не так - достаточно было заменить неисправный теплообменник, один раз промыть систему охлаждения, залить новую жидкость - и вперед, но, к сожалению, вовремя заметить не удалось. Поэтому масло в тосоле ушло прилично и к нам машина приехала с таким веществом во всех патрубках, баках, радиаторе и двигателе, которое техник мог принять за твердое и нетехническое масло - за донные тины, мягко говоря.

Картина выглядела настолько грустной, что даже не сразу было понятно, а что делать дальше? Как долго двигатель работал на "масляном охлаждении" и было ли оно (т.е циркулировало ли вещество по рубашке, шлангам и радиаторам?), насколько перегревался, имел ли он повреждения? Для выполнения хоть какой-то диагностики его надо запустить, а при такой неисправности запускать нельзя; а чтобы устранить неисправность (промыть систему) надо начинать заново!

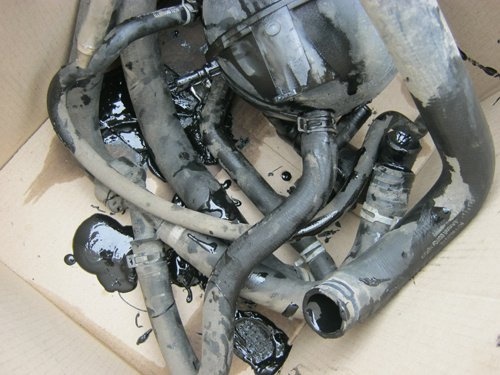

После долгих консультаций было принято решение: снимаем все, что снято (шланги, помпу, термостат и так далее), продуваем сжатым воздухом, заливаем соляркой (как наиболее эффективным и экономичным растворителем), затем собрать из подручного материала перепускную систему (минус теплообменник, радиатор, отопитель, почти все шланги) для работы по "малому кругу", залить солярку обратно в систему охлаждения и запустить двигатель на исходную " «грязное» покраснение. На практике то, что было включено в предыдущую фразу, заняло 12 часов: когда оно умерло, вещество уползло от двигателя;

Читайте также: Причины двигателя ваз 2123 нива шевроле троит

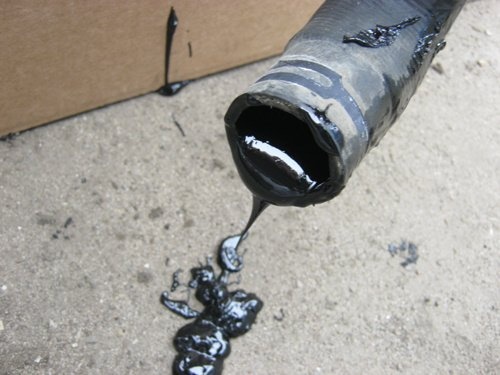

После заливки дизельного топлива оно сжижалось; в байпасной системе было предусмотрено контрольное пространство: из трубы жидкость выбрасывалась по воздуху в воронку, чтобы можно было понять интенсивность циркуляции и оценить, что там вообще циркулировало (что-то черное и густое, но жидкость все равно циркулирует).

После того, как двигатель показал себя работоспособным и стало ясно, что его еще можно помыть, помимо теплообменника были заменены радиаторы основной сети и отопителя и ВСЕ патрубки, которые есть только в системе машины.

Сделано это было потому, что масло необратимо меняет свойства резины и впоследствии поврежденные таким образом патрубки не выдержат давления в системе, начнут «раздуваться» и, как следствие, рвутся и на лету вытекают охлаждающая жидкость еще более опасная, даже "масляная" ситуация. Охлаждение лучше, чем ничего. Собранную систему неоднократно промывали водой с моющим средством до тех пор, пока вода не перестала загрязняться. Заодно проверили, нормально ли ведет себя охлаждение системы .И только когда стало ясно,что все в порядке,залили антифриз и отпустили Транзит на испытания в реальных условиях.Окончательный бюджет этой эпопеи,конечно,был немалый.Наши знакомые в дилерских центрах подтверждают,что это дело не единичный случай для современных Транзитов, поэтому приглашаем владельцев и водителей этих автомобилей на ес будь осторожнее!

Источник: www.autocenter.ru

Почему на Ford Transit может плохо работать печка и как это исправить

Автомобиль Ford Transit относится к категории коммерческих микроавтобусов. К тому же он предлагается на рынке сразу в нескольких модификациях, включая пассажирский и грузовой вариант.

Учитывая надежность, долговечность, атмосферостойкость и хорошие характеристики машины, она хорошо прижилась в России. Но некоторые проблемы все же время от времени возникают.

Одна из них – недостатки состава печки на Форд Транзит. Если обогреватель начинает работать неправильно, слабо дует холодным воздухом или вообще перестает работать, необходимо принимать меры. Ведь остаться зимой без тепла в салоне — не самая радужная перспектива.

Разберем основные возможные неисправности и необходимые действия в том или ином случае.

Дефицит антифриза или завоздушивание

Ситуация, когда печка дует холодным воздухом на автомобиле Форд Транзит, может быть связана с появлением внутренней трубки или нехваткой охлаждающей жидкости в системе.

Ремонт — не всегда единственный способ решить проблему. Иногда удается обойтись минимальными трудозатратами.

Если вы давно не заливали антифриз в бачок, он может естественным образом изнашиваться и уменьшаться до минимума. Пополнить недостающую сумму. Если жидкость снова выйдет, значит, где-то есть утечка. Искать его следует на стыках патрубков или на радиаторе. При этом на Форд Транзит печка плохо дует горячим воздухом, но работает. Аналогичные симптомы наблюдаются, если образовалась воздушная камера.

Для снятия крышки необходимо сжать шланги радиатора, до которых можно добраться, открыв крышку расширительного бачка. Затем завести двигатель, включить печку на максимум, прогреть двигатель до рабочей температуры.

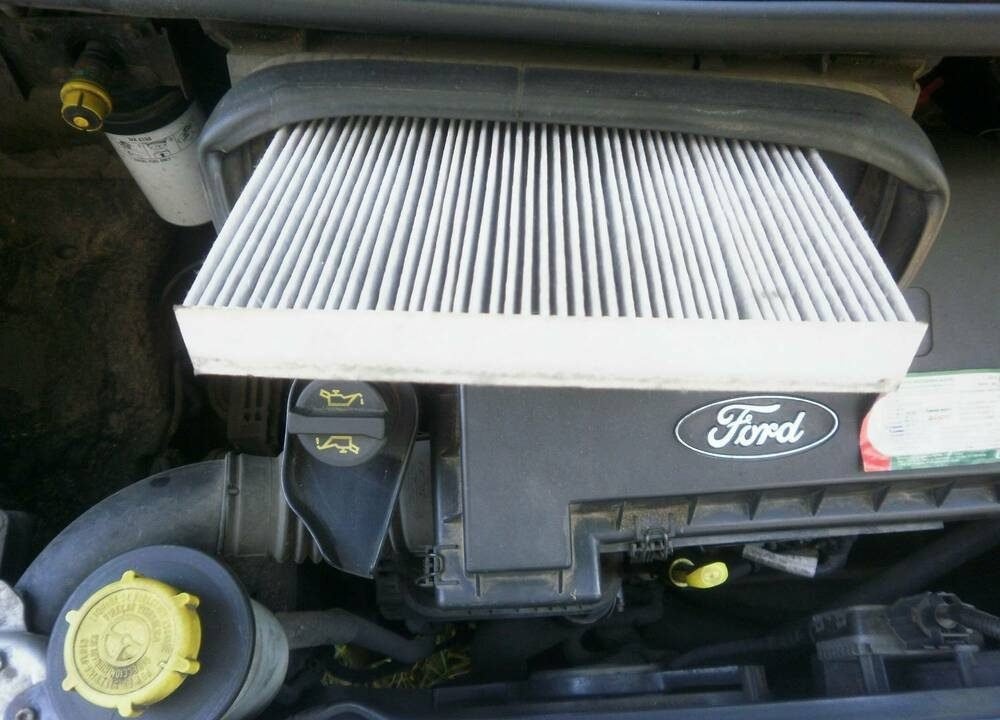

Загрязнился салонный фильтр и закупорились воздуховоды

Аналогичное может случиться и с отопителями на Ford Transit, если долго не менять фильтр и часто ездить по очень загрязненному воздуху (грунтовые дороги и т.п.).

Здесь необходимо проверить состояние салонного фильтра, заменить его на аналогичный. Кроме того, не лишним будет продуть и прочистить каналы воздуховодов. Если есть возможность, дотянитесь шлангом до радиатора печки и продуйте его сжатым воздухом.

Поломка термостата

Термостат, являющийся неотъемлемой частью системы охлаждения двигателя, во многом отвечает за правильную и эффективную работу печки Форд Транзит.

Термостат представляет собой клапан, который регулирует подачу антифриза по малому и большому кругу. Если он зафиксируется в закрытом положении, двигатель быстро перегреется даже в экстремально холодных условиях. А вот открытое положение обычно заметно только зимой.

Если термостат постоянно открыт, охлаждающая жидкость будет двигаться только по большому кругу. В этом случае двигатель будет долго греться, а радиатору печки просто не хватит тепла для обогрева салона. Параллельно увеличится расход топлива.

Есть только один способ решить проблему. Вам следует приобрести новый термостат, подходящий для двигателя, установленного на вашей версии Ford Transit, и заменить его.

Засорился радиатор

Еще одна досадная авария, которая может случиться в печке Форд Транзит. Существует несколько основных причин засорения:

• используется некачественная жидкость;
• смешаны разные антифризы;
• вместо антифриза заливается вода;
• герметики, используемые для устранения течи радиатора.

Читайте также: Lexus lx 570 тюнинг фото - lexus lx 570 тюнинг

Загрязнения просто забивают соты и антифриз не может циркулировать по внутренним каналам.

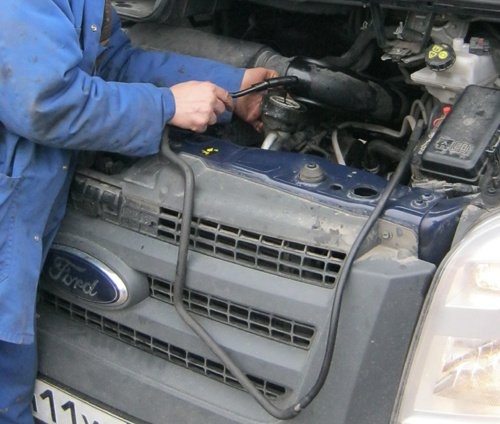

Поскольку снять и заменить радиатор отопителя на Транзите достаточно сложно, есть смысл сначала попробовать промыть систему. Актуально, если не течет. Раствор для полоскания состоит из 50 граммов лимонной кислоты на 2 литра воды. Некоторые разбавлены на 1 литр, что делает состав более сильнодействующим. Жидкость необходимо подогреть до 80-90 градусов и пропустить через радиатор, подключив подходящие шланги к входу и выходу, а также к насосу.

Если промывка не дала результатов или вы заметили течь, остается только заменить радиатор.

Износилась крыльчатка водяного насоса

Водяной насос отвечает за прокачку антифриза по системе охлаждения, создавая внутри нее давление. Это позволяет теплоносителю эффективно и быстро двигаться по замкнутому кругу.

Выход из строя помпы проявляется в явных признаках. Двигатель перегревается и быстро закипает.

Чаще всего причиной износа помпы является некачественная жидкость, агрессивное воздействие на нее, старая охлаждающая жидкость и использование обычной воды.

В большинстве случаев владельцы автомобилей Форд Транзит водяной насос не ремонтируют, а сразу устанавливают новый.

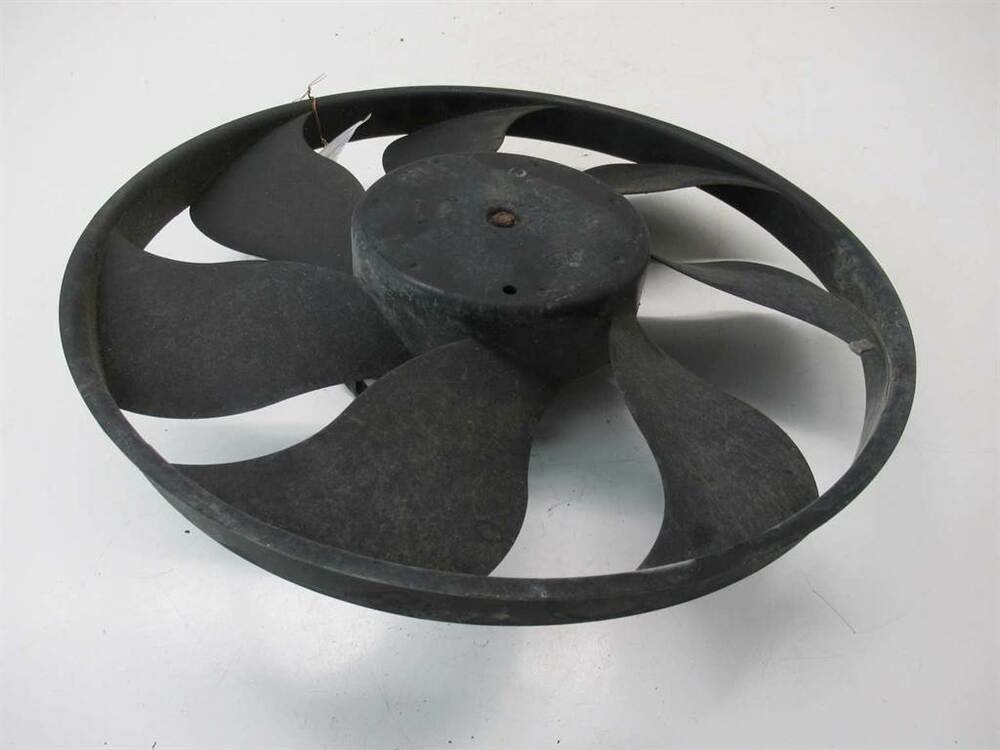

Неисправности электровентилятора

Печка на Ford Transit могла сильно гореть при отказе вентилятора.

Обратите внимание, что вентилятор может не включаться не только из-за собственной неисправности. На это также влияет перегоревший предохранитель, оборванная проводка и выход из строя блока управления печкой.

После устранения этих проблем следует проверить работоспособность двигателя вентилятора. Если он ломается, его обычно меняют.

Если вентилятор крутится, но делает это с трудом, с посторонним шумом, необходимо проверить целостность крыльчатки, состояние щеток и подшипников. Возможен частичный ремонт, но обычно проще заменить весь узел.

Сервопривод заслонки

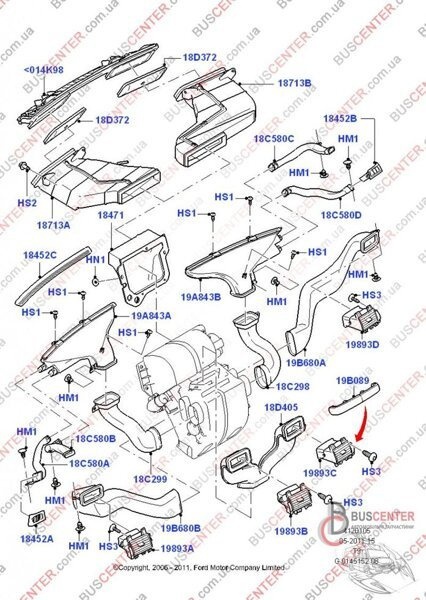

Тепло в салон поступает при открытии соответствующей заслонки. Кроме того, нагретый воздух проходит по каналам, попадая в выбранные водителем дефлекторы. Так печка может дуть на ноги, лицо, лобовое стекло, боковые стекла и т.д.

Если дверь застрянет в закрытом или частично открытом состоянии, салон не сможет получать достаточно горячего воздуха. Заслонка перемещается за счет работы сервопривода. Последний управляется регулятором, расположенным на панели управления (блоке управления плитой).

Проблема кроется в регуляторе, трансмиссии и шатунах. Неисправность может быть связана с проблемой электропроводки.

Неисправность можно определить только сняв панель управления отопителем. Привод заслонки редко ремонтируется. Большинство владельцев Transit меняют его.

Нарушение герметичности корпуса

Довольно редкая проблема, когда нарушается целостность самой печки. Ведь он заключен в специальный кожух, который не дает теплу выходить наружу, а лишь передает его в салон по мере необходимости.

Поскольку корпус печки выполнен из пластика, вполне возможно нарушение его герметичности. Такое бывает после аварий, неправильной сборки при устранении других неисправностей. В результате в корпусе появляются трещины, образуются зазоры. Через них активно выделяется тепло, а для обогрева салона тепла просто не хватает.

Проблема решается полной разборкой торпеды. Иначе до корпуса печки на Форд Транзит дотянуться не получится. Но сначала нужно убедиться, что проблема именно в этом. В противном случае вы проделаете огромную, но фактически бесполезную работу.

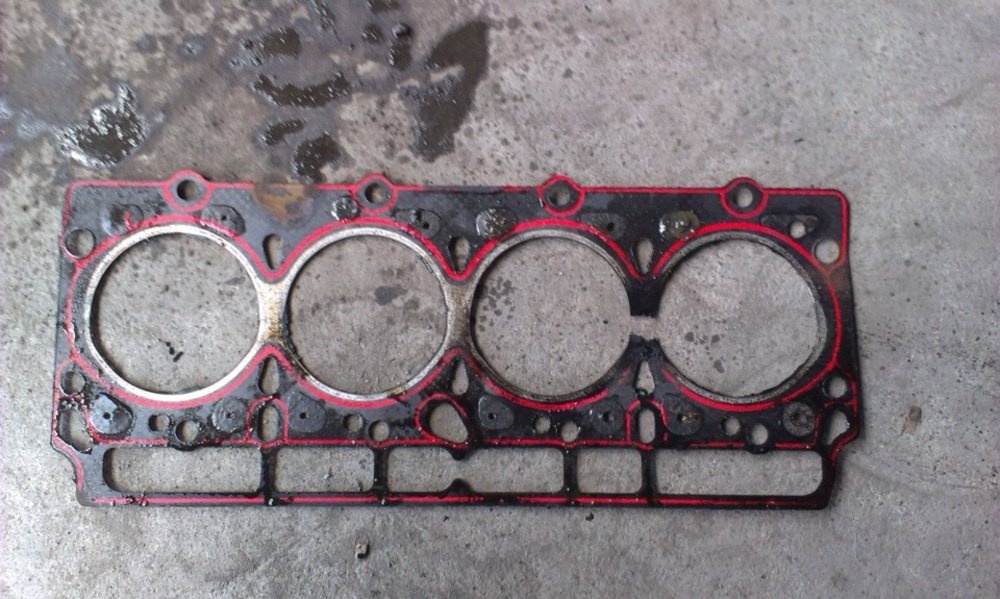

Пробита прокладка ГБЦ

Крайне неприятная и потенциально очень опасная ситуация, если ничего не предпринимать. Хотя прорыв прокладки опасен для всего автомобиля и для более важных систем печки, в любом случае необходимо устранить эту неисправность.

В случае неисправности газы из камеры сгорания могут попасть в рубашку охлаждения. Отсюда попадание газа в антифриз, образование пузырьков, нарушение нормальной циркуляции и появление воздушных карманов.

Наиболее очевидным признаком поломки прокладки является густой белый дым. Точнее, это пар, который образуется при смешивании горячего выхлопа с жидкостью из системы охлаждения. Параллельно будет сильное бурление в расширительном баке. Антифриз из бака можно слить.

В такой ситуации затягивать с ремонтом ни в коем случае нельзя. Технология снятия ГБЦ на Форд Транзит, как и на любом другом автомобиле, довольно сложная. Установка новой прокладки и затяжка болтов не менее важны. Все это необходимо делать строго по инструкции, приведенной в руководстве по эксплуатации Мерседес.

Если вы бросите свой Транзит на произвол судьбы, двигатель вскоре полностью выйдет из строя и не факт, что поможет даже капитальный ремонт.

Учитывая конструктивные особенности микроавтобуса Форд Транзит, часть проблем с печкой можно решить своими силами. Водителю важно своевременно диагностировать наличие неисправности. Не имеет первостепенного значения устранять их самостоятельно или обращаться за помощью к специалистам. Здесь главное устранить поломку.

Профилактическую проверку целесообразно проводить перед началом зимнего сезона, пока печь еще не эксплуатируется. Это позволит вам не столкнуться с неприятными сюрпризами с приходом морозов.

Источник: remam.ru
