Самостоятельная установка магнитолы в Форд Фокус







Для меломана музыка в автомобиле - это не просто фоновая музыка или способ заглушить рев двигателя. Фактически, это образ жизни, способ выделиться и просто насладиться качеством звучания любимых мелодий. Любители звука не жалеют средств на дорогие аудиосистемы, а иногда даже превращают свои автомобили в "колонки на колесах".

Сегодня поговорим об автомагнитоле и ее установке в автомобиле. В этой статье я подробно опишу процесс установки, чтобы вы смогли установить магнитолу в Ford Focus своими руками.

Установка магнитолы Форд Фокус — пошаговое руководство

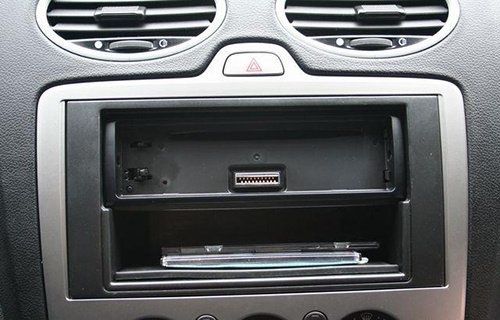

Мой Ford Focus был полностью лишен какого-либо аудиоустройства, и после его покупки я сразу же решил исправить эту несправедливость. Как вы можете видеть на фотографии, у меня вместо него черный штекер.

1) Первым делом необходимо снять черную заглушку, для этого нужно разблокировать ее защелки.

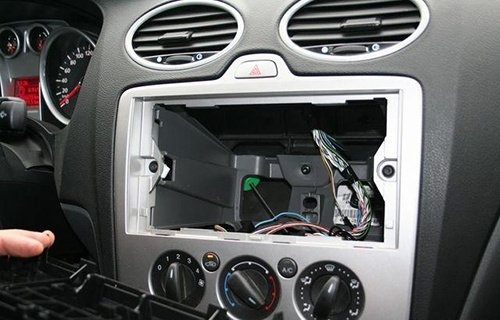

2) Когда вы снимите его, там будет углубление для радио.

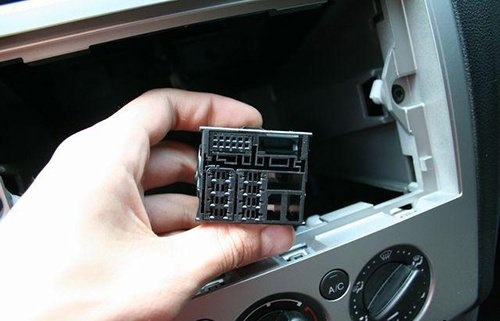

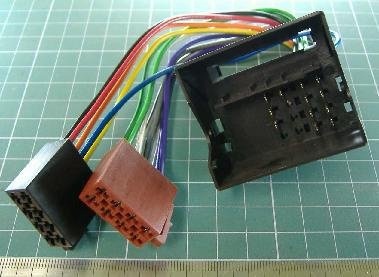

3. перед установкой радиоприемника необходимо обратить внимание на разъем. Лично я бы посоветовал для удобства и эстетики использовать стандартный: Ford Focus 2 ISO адаптер, как он выглядит вы можете увидеть на фотографии.

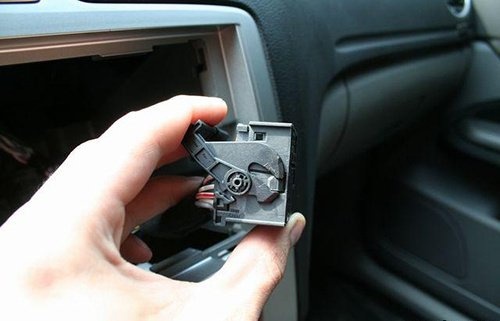

4) После завершения установки радиоприемника этот разъем следует закрепить оригинальным зажимом.

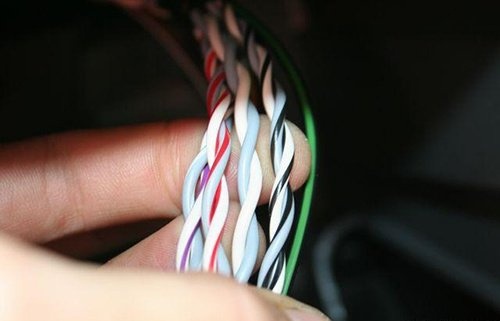

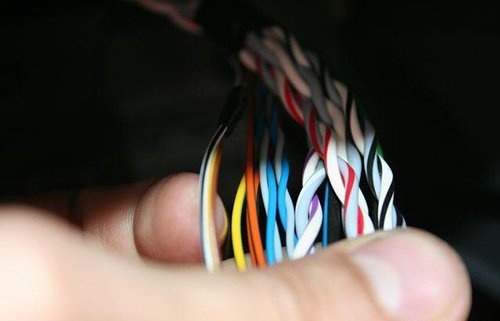

5. провода под динамиками - это четыре двойных провода, пятый провод - это регулятор напряжения, он идет от клеммы подсветки приборной панели к клемме подсветки радиоприемника. В некоторых Фокусах этого нет.

















6 Подключив стереосистему в соответствии с приведенной ниже схемой, я смог добиться хорошей яркости подсветки днем и нормальной умеренной яркости ночью.

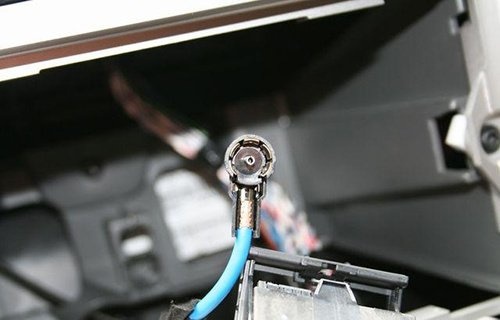

Как установить магнитолу Ford Focus — подключение антенны

1. входной кабель AUX уже введен в углубление.

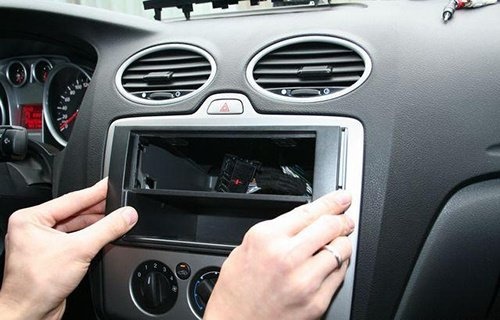

Осторожно снимите пластиковую рамку, чтобы не повредить ее.

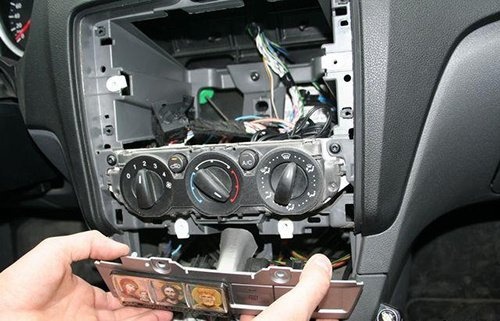

3. выкрутите саморезы, затем снимите кронштейны рамы. На правой и левой стороне имеются прямоугольные отверстия, в которые можно установить оставшиеся крепления рамы.

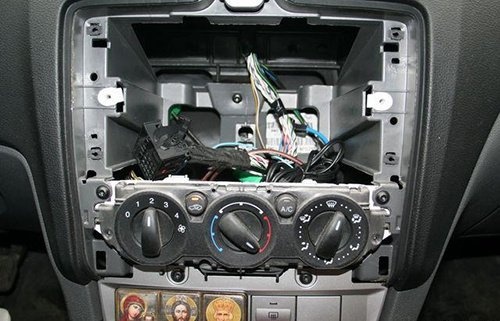

4 Теперь у вас должен быть доступ к входу AUX.

Сборка

1 Установите переходную рамку Ford Focus 2 1 DIN, затем подключите разъем Ford Focus 2 к гнезду радиоприемника с помощью упомянутого выше переходника.









2 Разъемы антенны должны быть совмещены с желто-зеленым проводом - 3, который является "плюсом" в замке зажигания. Хитрость заключается в том, чтобы заставить радио работать только при включенном зажигании.

4) Рекомендую соединить провод, идущий от магнитолы к зажиганию, с контактом провода, идущего к аккумулятору, подключив все это к выходу разъема от аккумулятора (оранжевый и черный толстые - 4).









5) На рынке я купил два разъема "папа-мама", соединил провода согласно приведенной ниже схеме.

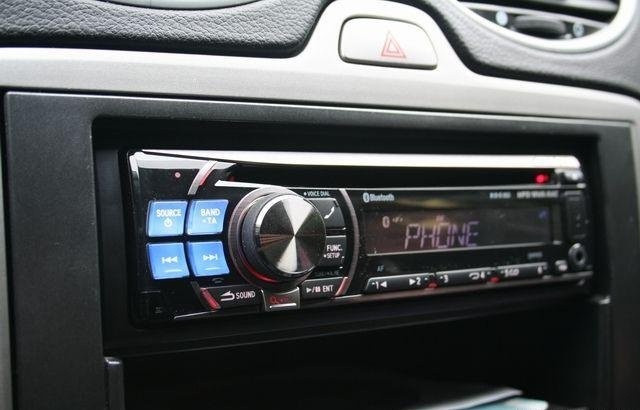

После подключения всех проводов и разъемов пришло время установить само радио и закрепить его панель.



Теперь пришло время проверить работу, установка автомобильного радио Ford Focus завершена, а это значит, что вы можете приступить к прослушиванию любимой компиляции. Спасибо за внимание, всего доброго.
