Ремонт ТНВД на Форд Транзит

В автомобилях с дизельным двигателем первоначально подача топлива и определение момента его впрыска осуществлялись топливным насосом высокого давления. Однако с появлением аккумуляторной системы функции перешли к форсункам.В каждый цилиндр подается порция топлива под давлением, создаваемым ходом поршня насоса. Для остановки двигателя поворотом ключа зажигания в положение «выключено» электронный клапан перекрывает канал подачи топлива к паре поршней и цилиндров. Двигатель останавливается.

Топливный насос высокого давления создает высокое давление, точно согласовывая момент подачи топлива. Для достижения максимальной точности требуется частая регулировка и проверка жизнеспособности.

лучше всего ремонтировать ТНВД Транзит в специализированных автомобильных сервисах. Тем не менее, может потребоваться небольшая работа. Для успешного выполнения этих манипуляций необходимо хотя бы поверхностно знать конструкцию детали.

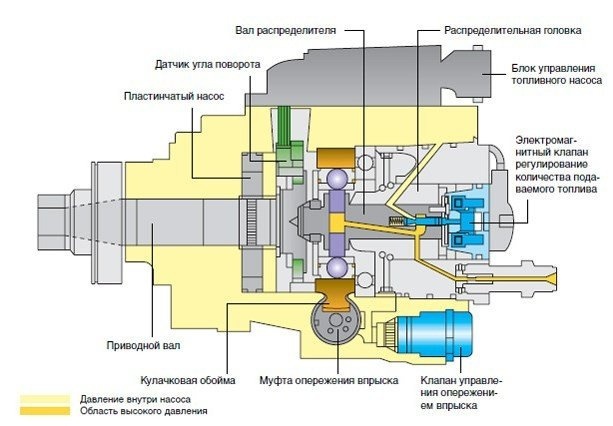

• Корпус с крышкой;
• Многорежимный регулятор – предназначен для изменения объема подачи топлива на разных режимах работы двигателя;
• Муфта опережающего впрыска: определяет и изменяет момент впрыска;
• Насос высокого давления;
• Запуски;
• Толкатели;
• Плунжерный – с помощью других элементов управляет каналом подачи топлива;
• Сливные клапаны: открывает/закрывает доступ к топливу;
• Фурнитура и трек.

Если ТНВД Транзит дает сбои

Первыми признаками его недуга являются некоторые признаки, которые должен уметь распознавать каждый водитель.

1. Чрезмерный «аппетит» автомобиля, расход бензина становится намного больше обычного. Причиной этому могут выступать и другие факторы, однако вреда от внеочередной регулировки помпы точно не будет.
2. Подача топлива от насоса к форсункам прекратилась. Это происходит при заклинивании поршней или более серьезных повреждениях элементов насоса. Для начала, однако, стоит отрегулировать ТНВД. Если это не поможет, потребуется разборка и сложный ремонт насоса. Но чаще всего приходится менять.
3. Ремень плохо держит шестерню. Опасность представляет собой вероятность его возможного отказа. Последствия будут ужасны. Поршень начнет сильно ударяться о стенки цилиндра, что неизбежно приведет к его сильной деформации, вплоть до окончательного разрыва. Становится очевидной необходимость ремонта двигателя и обязательной регулировки ТНВД.
4. Корпус помпы течет. Это сразу чувствуется, трудности с запуском двигателя. Существует реальная опасность возгорания под капотом.
5. Посторонние шумы в насосе. Свидетельствует об износе внутренних элементов агрегата. Если вовремя не принять меры по замене изношенных деталей, топливный насос очень скоро выйдет из строя. Тогда придется менять весь насосный агрегат.
6. Из трубы идет дым, гораздо плотнее, чем обычно. Здесь уж точно не обойтись без регулировки помпы.
7. Регулировка требуется каждый раз после ремонта агрегата.

От точности такой работы зависит мощность, экономичность и ресурс ТНВД и самого двигателя.

Неполадки ТНВД. Почему они происходят?

Некачественное топливо часто становится причиной различных отказов и неполадок в работе топливного насоса высокого давления.

Насос работает с большими нагрузками. Все детали его конструкции подвержены быстрому износу, что со временем приводит к образованию щелей и пустот и различным деформациям. Снижается ресурс, теряется мощность, страдает показатель прочности.

Важным фактором выхода из строя ТНВД являются неправильно выполненные ремонт и регулировка. Только правильно подобранные параметры управления гарантируют долгую и безотказную работу насоса.

Регулировка ТНВД  Ford Transit

За эту услугу в автосервисах придется заплатить немалую сумму. Однако именно регулировка бензонасоса относится к разряду ремонтных работ, которые может выполнить каждый (ну почти каждый) автолюбитель. Главное пошагово следовать подробной инструкции.

Демонтаж.

- отсоединить от аккумулятора

- снять зубчатый ремень. Отсоедините звезду и пластину

- подойти к насосу - снять воздушный фильтр. Накройте чем-нибудь стартер, защитите его от проливания топлива

- снять трубки подачи топлива с бензонасоса ВД, завернуть их концы, чтобы грязь не попала

- отсоедините все кабели от кузова. Их количество отличается на разных моделях. На моделях с блоком управления Lucas EPIC насос подключается к задней части его разъема. Отключите его.

- снимите трубки высокого давления, отсоединив их от насоса и форсунок.

- удален акселератор и тяговый трос

- осталось отсоединить провод датчика нагрева и концевой опоры.

- открутив переднюю опору, окончательно снимаем ТНВД Транзит.

Теперь рассмотрим алгоритм регулировки и проверки ТНВД, не снимая его с автомобиля

Тестирование насоса и регуляция углового момента опережения

Вам понадобятся установочные штифты: два для тестирования, три для калибровки.

1. Медицинское обследование.

     - отсоединить от аккумулятора, снять колпачки со шкива коленвала и с ремня. Если на коленвале установлен датчик (в моделях с электроникой Lucas), снимите его, чтобы добраться до крышки

     - Вывернуть коленчатый вал до мертвой точки первого цилиндра. В этом положении U-образная выемка звезды будет видна через соответствующее поясное отверстие на ее крышке.

- остановить коленчатый вал, вставив штифт в соответствующие пазы в цилиндре и маховике

- О правильности регулировки угла опережения впрыска можно судить по легкости введения штифта. Если он вошел без усилий, расчет был проведен правильно. Вставьте все штекеры и подключите аккумулятор. Проверка завершена.

Если штифт не входит в отверстия, значит, необходимо отрегулировать момент впрыска.

1. Корректирование.

Регулировка ТНВД Transit требует точности: это деликатное обращение. Любое, даже небольшое отклонение параметров представляет угрозу для всей энергосистемы. Специалисты советуют всегда оставлять следы на деталях, чтобы была хотя бы возможность вернуть все как было.

   - Что касается проверки, зафиксируйте коленвал

   - также зафиксируйте положение распределительного вала, вставив штифт в U-образный паз за шестерней

           - теперь легкими постукиваниями необходимо довести ступицу до этого предела, когда можно будет вставить упор в паз помпы, используя звездочку.

          - если он не подходит, необходимо сместить положение ремня на соседний зуб. Плотно вставьте стопор и закрутите ремень обратно в новое положение

- промойте насос специальной жидкостью. Не забудьте насадки.

- отрегулировать цикловую подачу топлива, ослабив или затянув контргайку циклического впрыска. Продолжайте действия, пока не дойдете до 780 – 800 об/мин.

- отрегулировать гидрокорректор, также необходимо отрегулировать контргайку под его кожухом. Поворот против часовой стрелки уменьшает тягу и расход топлива. В обратном направлении увеличивается тяга и, следовательно, расход.

          - снимите зажимы, калибровка завершена. Вернуть все обратно



1. Установка топливного насоса высокого давления Форд Транзит

     - закрепить опорный кронштейн на корпусе;

- зацепите его за раму двигателя так, чтобы не мешала скоба сзади;

- замена проставочных шайб, подключение топливопроводов;

- снова вставьте трубы высокого давления, следя за их чрезмерной деформацией при затяжке. Избегайте изгибов, скручиваний и других видов модификаций;

- закрепить опорный кронштейн на корпусе моноблока;

- подключить всю проводку;

- расставить посуду и звезду;

- установите зубчатый ремень. Подсоедините кабель датчика нагрева;

- Затем подсоедините: трос акселератора, фильтр, клеммы аккумулятора;

- прокачать топливную систему, включить зажигание. При необходимости отрегулируйте минимум;

- проверить на утечки.

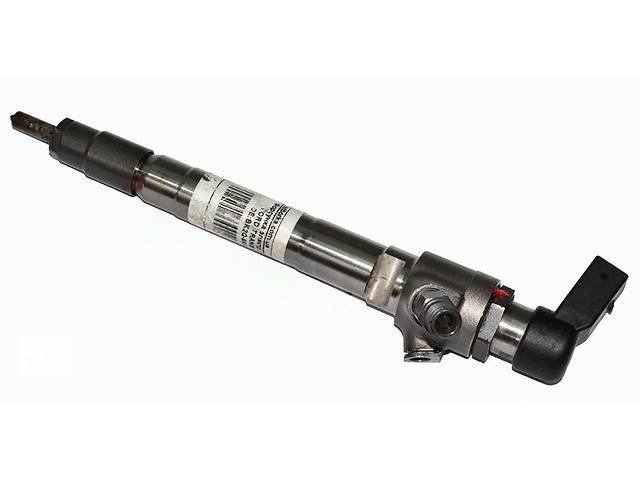

1. Проверка форсунок двигателя Форд Транзит

Для полной проверки нужно еще посмотреть форсунки. Точная калибровка, ремонт и проверка должны выполняться квалифицированным персоналом с собственным специальным оборудованием. Но есть некоторые вещи, которые вы можете сделать самостоятельно.

Неисправность форсунок выражается в появлении черного дыма и сильных ударах по работающему двигателю.

Ослабляя по очереди гайки трубок высокого давления, необходимо добиться исчезновения угара и ударов. При этом двигатель должен работать на холостом ходу.

Также можно очищать и промывать специальные жидкостные форсунки. Остальное оставьте профессионалам.
