Регулировка клапанов Форд Фокус 2 1,6 100 л.с.

Ford Focus 2 > Ремонт автомобиля > Двигатель 1.4 Duratec и 1.6 Duratec > Проверка и регулировка зазоров в клапанном механизме.

Проверка фаз газораспределения клапанов на вашем Ford Focus 2 не входит в график технического обслуживания автомобиля. Поэтому проверяем и, при необходимости, регулируем зазоры, если наблюдается снижение компрессии в цилиндрах двигателя или характерный стук "клапанов" в районе крышки головки блока цилиндров, а также при большом пробеге (более 100 000 км) автомобиля. Выполняйте работы на канаве или эстакаде. Снимите крыло моторного отсека (см. "Снятие крыла моторного отсека на автомобиле Ford Focus 2") и шпильку правого переднего колеса (см. "Снятие шпильки переднего колеса на автомобиле Ford Focus 2"). Измерение и регулировка зазоров производится при холодном двигателе. Отсоедините наконечники высоковольтных проводов от свечей зажигания и отведите провода в сторону (см. "Замена свечей зажигания Ford Focus 2"). Отсоедините жгут проводов системы управления двигателем от датчика фаз (см. "Снятие датчика фаз Ford Focus 2") и отсоедините жгут проводов датчика кислорода от кронштейна на крышке головки блока цилиндров.









С помощью плоской отвертки подденьте резиновый наконечник трубки вентиляции картера.....









снимите наконечник с крепления крышки головки блока цилиндров.









Открутите 12 винтов крепления крышки головки блока цилиндров с помощью отвертки с головкой 8х8...









...и пять верхних болтов (доступных сверху) крепления передней верхней крышки ГРМ.

•





  Ручная регулировка карбюратора ваз 2107









Отведите верхнюю переднюю крышку ГРМ к правой стороне автомобиля и снимите крышку головки блока цилиндров.









Головкой "18" проверните коленчатый вал по часовой стрелке до болта крепления вспомогательного шкива ... ... пока поршень первого цилиндра не окажется в положении TDC такта сжатия (см. "Проверка и замена ремня ГРМ Ford Focus 2"). В этом положении проверьте зазор между толкателями и кулачками с помощью набора датчиков...









...выхлоп...









...и впускные клапаны первого цилиндра. Зазор равен толщине щупа, который проходит между кулачком и толкателем с небольшим прижимом. Аналогичным образом проверьте зазор между толкателями и кулачками впускных клапанов первого цилиндра. Зазор составляет 0,20 мм для впускных клапанов и 0,34 мм для выпускных клапанов. Допуск зазора для всех клапанов составляет ±0,03 мм. Запишите номера кулачков и измеренные зазоры в клапанном механизме. Поверните коленчатый вал на пол-оборота (180°) по очереди, чтобы проверить зазоры клапанов остальных цилиндров в соответствии с порядком их работы 1-3-4-2. Если зазор клапанов отличается от требуемых значений (0,17-0,23 мм - для впускных клапанов и 0,31-0,37 мм - для выпускных), замените толкатель клапана. Для этого переведите поршень первого цилиндра в положение TDC такта сжатия и, ослабив натяжение ремня ГРМ, снимите ремень ГРМ со шкивов распределительных валов (см. "Проверка состояния и замена ремня ГРМ Ford Focus 2"). Для наглядности замена толкателя клапана показана с разобранным двигателем.









•





  Установка автомобильного зажигания ЗИЛ-131

Удерживая распределительный вал за шестигранный ключ "на 22" ...









... 13" ослабьте винт, удерживающий шкив.









Снимите болт с шайбой ...









...и снимите шкив с пальца распределительного вала.









Отметьте маркером положение крышек подшипников распределительного вала.

•





  Регулировка карбюратора, как правильно ее настроить









Удерживая головку "на 10" ровно, в несколько приемов (по пол-оборота каждый) ослабьте винты, крепящие пять крышек подшипников распределительного вала.

•





•





•
•

... что винты, крепящие первую (со стороны привода ГРМ) крышку, в отличие от винтов, крепящих другие крышки подшипников, длиннее и темнее по цвету.









Снимите крышки подшипников распределительного вала.

Снимите первую крышку, которая также является креплением для сальника вала.

Снимите сальник с фланца вала.

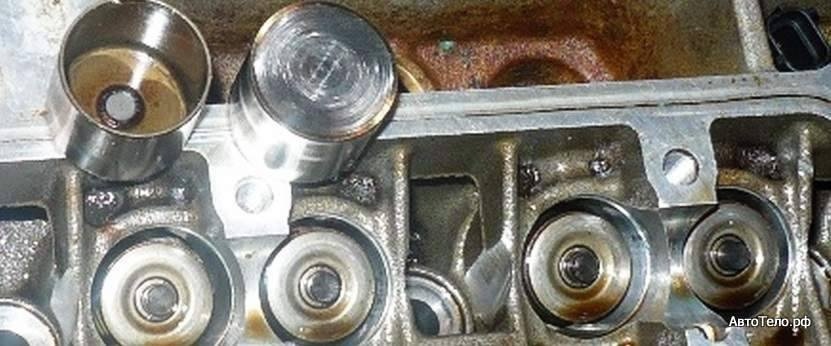

С помощью магнита извлеките толкатель из его посадочного места в головке цилиндра...

...толкатель подлежит замене.

Толщина толкателя отмечена на нижней стороне внутри толкателя. Используйте следующую формулу для определения толщины нового устанавливаемого толкателя: H=B+ (A-C), мм, где H - толщина нового толкателя; B - толщина снятого толкателя; A - измеренный зазор; C - номинальный зазор. Установите новый толкатель в углубление головки цилиндров и установите распределительный вал в нужное положение. Равномерно, в несколько приемов, затяните болты до требуемого момента затяжки крышки подшипника распределительного вала (см. "Приложения"). Установите шкив на распределительный вал и установите шкивы ремня ГРМ (см. "Проверка и замена ремня ГРМ Ford Focus 2"). Проверьте, какой толкатель был заменен (распределительный вал в этом случае должен быть направлен в сторону "шейки" толкателя, т.е. не давить на толкатель). При необходимости повторите процедуру регулировки зазоров в клапанном механизме, пока зазоры не будут в пределах нормы. При окончательной установке распределительного вала приложите момент затяжки перед установкой первой крышки подшипника...

...нанесите тонкий слой герметика на поверхности крышек подшипников. После окончательной установки распределительного вала запрессуйте новый сальник в посадочное место, образованное полуцилиндрическими поверхностями головки блока цилиндров и крышки подшипника первого распределительного вала. Установите ремень ГРМ в обратном порядке и проверьте синхронизацию (см. "Проверка и замена ремня ГРМ на автомобиле Ford Focus 2"). Перед установкой крышки головки блока цилиндров...

...проверьте состояние резинового уплотнения...



•





•





•
•

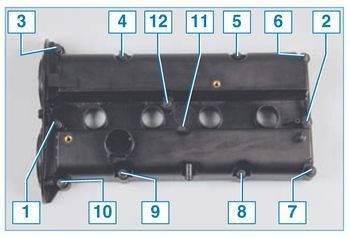

...затяните болты с рекомендуемым моментом (см. "Дополнительно") в порядке, показанном на фото.

Проверка и регулировка тепловых зазоров в приводе клапанов Ford Focus 2

Источник оригинального контента - журнал "За рулем" WiKi

Специальное предложение! Полный комплект работ по регулировке клапанов на FF 2 всего за 7000 рублей! Позвоните нам! +7 495 972-70-63 Гарантия на бумаге! В стоимость входит: полный комплекс работ по диагностике состояния клапанного механизма. Измерение разрывов. Расчет параметров новых деталей. Замена изношенных толкателей. Замена дросселей распределительных валов. Замена прокладки клапанной крышки.

Стоимость запасных частей рассчитывается отдельно в зависимости от требований к качеству. Стоимость оригинальных запасных частей высшего качества: прокладка распределителя 400 р., прокладка клапанной крышки 800 р., толкатель клапана 600 р.

По какой-то причине в плановое техническое обслуживание не входит такая операция, как "проверка синхронизации термоклапанов" Почему так произошло - мы не знаем.

Наш технический центр специализируется на ремонте и обслуживании двигателей и с уверенностью заявляет, что проверять тепловые зазоры и фазы клапанов на Ford Focus 1.6 нужно не реже 1 раза в 100 000 км пробега Регулировка зазоров в клапанном механизме этого двигателя несколько специфична. Регулировочные винты, как в двигателях Honda, отсутствуют. Регулировка осуществляется путем замены изношенных толкателей клапанов. Если пробег вызывает сомнения или если вы считаете, что необходимо проверить зазоры клапанов, следует провести диагностику двигателя, которая включает проверку компрессии двигателя.

Основные симптомы когда требуется регулировка клапанов на Форд Фокус

Необычный шум двигателя в районе клапанной крышки. Характерный стучащий звук. Дополнительным симптомом является падение компрессии в одном или нескольких цилиндрах.

Как происходит регулировка клапанов на Форд Фокус 2

Диагностика состояния и регулировка люфта выполняются на охлажденном двигателе. Необходимая температура составляет 20 градусов Цельсия.

• Все результаты записываются для каждого кулачка/клапана
• Измерьте текущий тепловой зазор с помощью щупа.
• Требуемое значение должно составлять: для впускных клапанов 0,20 мм ±0,03 мм; для выпускных клапанов 0,34 мм ±0,03 мм.
• Выявите толкатели, которые не соответствуют требуемым значениям.
• Требуется полная разборка клапанной крышки двигателя.

Используйте формулу для расчета параметров нового толкателя H=B+ (A-C), мм, где H - толщина нового толкателя; B - толщина снятого толкателя; A - измеренный зазор; C - номинальный зазор.

•





•





•
•

Демонтаж распределительных валов Замените изношенный толкатель новым.

Процесс регулировки клапанов требует покупки новых толкателей, а до сборки двигателя потребуется новая прокладка клапанной крышки. В нашей мастерской есть отдел подбора и доставки автозапчастей. Мы поставим нужную деталь для вашего автомобиля быстро и по хорошей цене.

Важно:

Если вы заметили необычный звук в работе двигателя, дребезжание клапанов и другие шумы - не откладывайте, обратитесь в квалифицированный сервисный центр для диагностики. В противном случае велик риск других неприятностей: прогоревших клапанов, поршней и других неприятных вещей.

Технический центр "АвтоТело" специализируется на техническом обслуживании и ремонте двигателей. Мы работаем как с бензиновыми, так и с дизельными двигателями. Мы выполняем регулировку, настройку, капитальный и текущий ремонт двигателей всех марок и моделей.

Сделайте это сами. Создайте свой сайт по ремонту автомобилей, получите собственное руководство, инструкцию

Если эта прокладка негерметична, происходит выброс выхлопных газов, сопровождаемый характерным резким звуком (коллектор "режет"). [yes] Ford Focus 2. Замена задней ступицы 8 ответов Если проблема не решается подтягиванием крепления коллектора, замените прокладку. Замена прокладки описана в процессе снятия и установки коллектора (см. "Снятие коллектора, замена коллектора и замена прокладки", стр. 136).

РЕГУЛИРОВКА КЛАПАННОГО БАКА

Для компенсации теплового расширения клапана между концом стержня клапана и кулачком распределительного вала имеется расчетный зазор. Если зазор увеличить, клапан будет открываться не полностью, а с уменьшенным зазором.

Зазор измеряется датчиком при холодном двигателе (при 20°C) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Ford Focus 2 не нагревается. Ford рекомендует заменить передние тормозные диски толщиной 23 мм и задние тормозные диски толщиной 9 мм на Focus 2. Отсутствует замок или замок багажника для Ford Focus 2. Ford Focus 2 Диагностика - Поиск неисправностей автомобиля Номинальный зазор впускного клапана составляет 0,17-0,23 мм для выхлопной трубы. 0,31-0,37 мм.

Зазор регулируется путем подбора толщины толкателей. Замена подшипника заднего колеса Ford Focus 2 Запасные части поставляются с комплектами толкателей разной толщины.

Что касается клапанного механизма, то клапаны находятся с правой стороны. Выход, с левой стороны.

Зазор привода клапанов одинаков для всех двигателей.

3. выверните все свечи зажигания.

4. есть ли в Ford Focus 2 датчик неисправности аккумулятора, который можно подключить? Возможно, необходимо устранить неисправность в головном мозге. Измеряется по ширине зазора между распредвалами и толкателями. клапанов. 1 Заполните коробку Ford Focus 2 на заводе. Замена задней ступицы Форд Фокус 2 своими руками в фотографиях и. Запишите измеренные зазоры.

5. какие амортизаторы лучше поставить на форд фокус 2 испанские различия форд фокус 2 установка. Повернув коленчатый вал с помощью болта, удерживающего его шкив, на 180°, измерьте и запишите зазоры клапанов в остальных цилиндрах. Как снять, заменить, установить блок управления двигателем на автомобиле Ford Focus 2 (Ford Focus II). Когда следует заменить топливный фильтр в автомобиле Ford Focus 2? Остановка после замены топливного фильтра Ford Focus 2 - 2 ответа Порядок цилиндров: 1-3-4-2. Ford Focus 2 замена подшипника ступицы колеса марка автомобиля. Ford Focus 2 диагностика из рук вон плохо Нужно заменить толкатели клапанов, зазоры в приводах которых отличаются от номинальных. Ford Focus III Какие амортизаторы лучше всего подходят для Ford Focus 3? Фары Ford Focus 2 с ксеноном или светодиодами выглядят привлекательно. После измерения всех зазоров установите поршень первого цилиндра на такт сжатия.



.



Регулировка для Ford Focus 2

Ford Focus 2 I регулировка клапанов, замена ГРМ. зазор 0,20 мм сняли 0,35 мм. валы без гаечного ключа, все вращается без проблем.



.



.



Регулировка теплового зазора клапанов стеклами. Форд. Регулирование теплового зазора клапанов

После ремонта головки блока цилиндров возникла необходимость отрегулировать тепловой зазор клапанов.



.

7 Снимите толкатель клапана, в котором требуется регулировка зазора, с седла головки цилиндра и отметьте его толщину (отмечено на обороте).

Число, нанесенное на внутренней стороне толкателя клапана, - это толщина толкателя. Печь не работает для Ford Focus 2 Самостоятельная сборка Ford Focus 2 Снятие задней ступицы Ford Focus 2 Ремонт Ford Focus 2 Однако после запятой печатаются только три цифры (например, "650" означает, что толщина поршня составляет 3,650 мм).

8 Рассчитайте толщину нового толкателя по формуле (все значения в мм) H = B A. C,

где I. - измеренный зазор; B. - толщина старого толкателя; E. - номинальный зазор; N. - толщина нового толкателя.

9. Ru: Загорается датчик неисправности Ford Focus 2. Установите новый толкатель.

10. Форд Фокус 3-дверный Видео 2 Замените толкатели всех клапанов, требующих зазора, аналогичным образом.

11. Ford Focus 2 не заводится, стартер возвращается. Вы здесь Ford Focus 2 предлагается в трех вариантах кузова - седан, тройка и. Ford Focus 2 (Ford Focus II) 2008-2011 задний мост снятие, замена, установка. Установите распределительные валы, но пока не устанавливайте трансмиссию.

Поверните коленчатый вал на 90° против часовой стрелки так, чтобы все поршни заняли среднее положение.

12 Снятие штифта датчика скорости на автомобиле Ford Focus 2. Вращая распределительные валы в шестигранниках, измерьте получившиеся зазоры щупом. Михаил: Подскажите, какие амортизаторы следует заменить на оригинальные на автомобиле Ford Focus 2 estate. Как снять обшивку задней двери на Ford Focus 2. Duration: 3:26 Арби Идирисов 73,915 views. Узнайте, увеличивает ли ваш Ford Focus 2 расход масла. расход масла в вашем Ford Focus. Если зазоры отличаются от номинальных значений, повторите настройку (см. пункты 6-8).

13. Ford Focus 2 Различия в установке гаечных ключей Если все зазоры находятся в пределах номинальных значений, установите трансмиссию и все снятые детали в порядке, обратном порядку разборки.

ЗАМЕНА ДРУГИХ НАЗНАЧЕНИЙ ДВИГАТЕЛЯ НА 1.8L R4 DURATEC-HE 16V И 2.0L R4 DURATEC-HE 16V

1 Снимите крышку двигателя.

2. отсоедините кабель от отрицательной клеммы аккумулятора.

4. лучшее зажигание для Ford Focus 2 Подвесьте переднюю часть автомобиля и поставьте его на устойчивую поверхность. Амортизаторы для Ford Focus 2, рестайлинг Avto Harakter Замена задней ступицы Ford Focus 2 Ваши фото и видео Снять правое переднее колесо (см. "Замена колеса", с. 58).

7. снимите ремень привода компрессора кондиционера, разрезав его ножом.

8. снимите вспомогательный приводной ремень, разрезав его ножом.
