Пошаговая инструкция замены бамперов на Форд Фокус

Бамперы - это не только декоративные элементы, они также выполняют защитную функцию, предотвращая повреждение кузова в случае незначительных столкновений. Особенно часто повреждается задний бампер. Многие владельцы автомобилей могут захотеть удалить царапины краски и трещины на пластике, возникшие в результате таких мелких аварий. Данный вид работ предполагает полный демонтаж заднего бампера на седане Ford Focus 2.

Инструмент

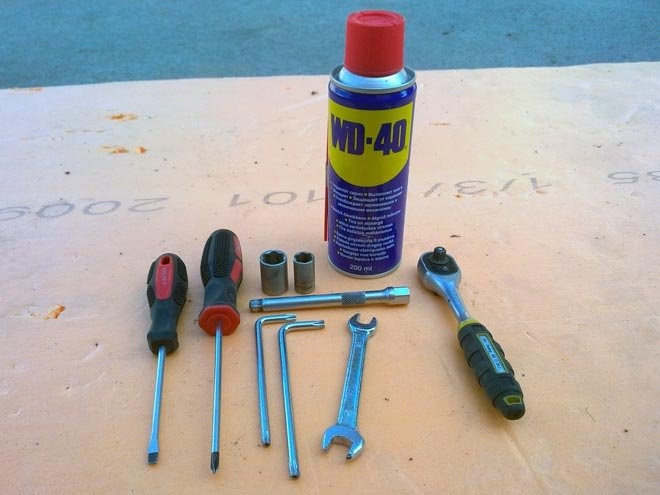

Необходимо заранее проверить наличие инструментов, без которых работа будет невозможна. Минимальный набор инструментов выглядит следующим образом:

• Отвертка 10 мм и гаечные ключи 10 мм, 13 мм и 7 мм.
• Плоская отвертка.
• Отвертка или гаечный ключ Torx T25 или T30 (в зависимости от года выпуска).
• Крестообразная отвертка.





Передний бампер

Крепление элемента довольно простое, и деталь можно снять с автомобиля своими руками. Работа выполняется одним человеком.

Пошаговая инструкция снятия

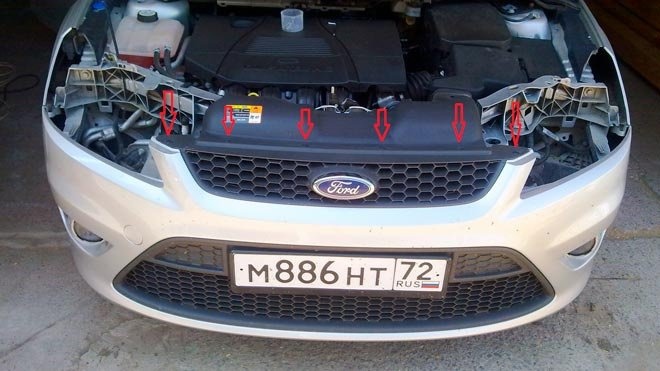

Перед началом работ автомобиль следует поставить на горизонтальную парковку с твердым покрытием. Снятие переднего бампера на Ford Focus 2 (рестайлинг) следует начинать с точек крепления с обеих сторон автомобиля. После удаления одного угла перейдите к другой стороне. Последовательность действий следующая:

1. Снимите передние колеса и положите стопорные шайбы под пороги.
2. Ослабьте болты Torx T25 или T30 и снимите крыло.
3. Снимите панель крыла. Одна сторона крыла находится за фланцем на бампере, а другая сторона крепится к монтажной раме радиатора семью винтами Torx.
4. Снимите обшивку крыла, прикрепленную саморезами Torx.
5. Выверните 2 винта 10 мм, крепящие бампер Focus 2 к переднему крылу.
6. Снимите фару, которая удерживается на месте одним винтом и колодкой жгута проводов.
7. Выкрутите третий 10-мм болт под фарой.
8. Выкрутите 2 винта, удерживающие решетку на месте.
9. Плоской отверткой открутите выступы на нижней кромке и снимите решетку.
10. Выполните те же действия, чтобы снять крепления с другой стороны.

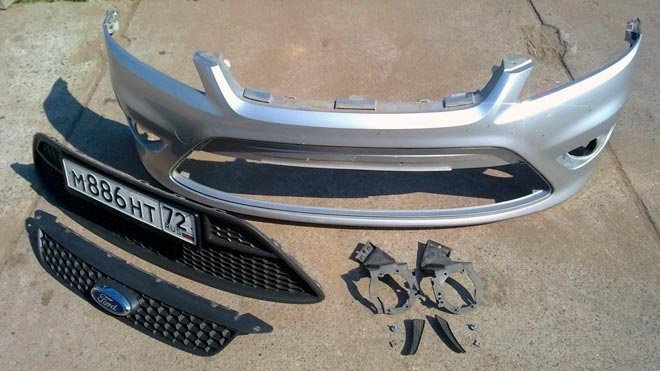

11. Осторожно снимите бампер с усилителя, отсоедините разъемы противотуманных фар.

Читайте также: Ведущие производители автостекол: китайская Fuyao, японская AGC и другие

Установка

Сборка отремонтированной детали выполняется в обратном порядке. Процедура выполняется следующим образом:

1. Перед установкой подключите штекеры противотуманных фар.
2. Установите бампер на усилитель и выровняйте его.
3. Затяните крепежные винты с обеих сторон, обеспечивая равномерный зазор между пластиковой частью, корпусом и фарами.

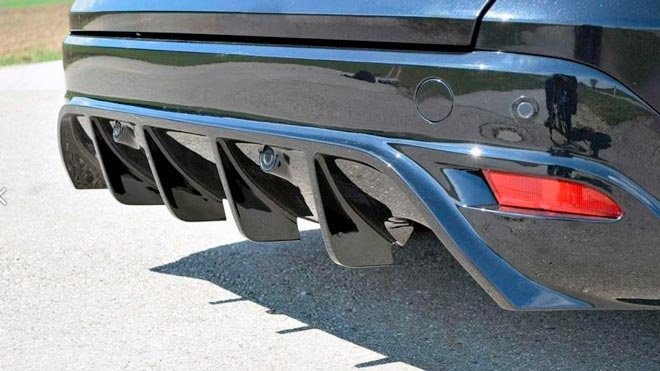

Задний бампер





В автомобилях с кузовом типа седан пластиковая крышка крепится двумя винтами, расположенными под нижней кромкой крышки багажника, двумя пластиковыми держателями на нижней кромке бампера, двумя саморезами под резиновой декоративной накладкой и двумя гайками. Схема крепления такая же, как и на автомобилях с кузовом хэтчбек. Задние бамперы Focus 2 до и после рестайлинга идентичны по точкам крепления и кривизне поверхности, поэтому не имеет значения, какой задний бампер установлен на автомобиле.

Снятие

Чтобы снять задний бампер на автомобиле Focus 2 хэтчбек, выполните следующие действия:

1. Снимите крылья, открутив 4 винта (с головкой Phillips и Torx).
2. Выкрутите саморезы под крышкой багажника и снимите пистоны с нижней стороны бампера.
3. Отсоедините разъем жгута проводов заднего противотуманного фонаря и сигнальной лампы задней передачи от кронштейна.
4. Отсоедините разъем жгута проводов и извлеките кронштейн жгута из отверстия в боковой стойке.
5. Открутите гайки, расположенные внутри арки. Если коррозия сильная, они начнут проворачивать фиксирующий болт. В этом случае рекомендуется отрезать их пилой, высверлить остаток и заменить.
6. Потяните за углы бампера у колесных арок и снимите его с креплений. Вдвоем легче снять деталь с автомобиля.
7. Чтобы извлечь лампы заднего хода и противотуманных фар, поверните цоколи ламп против часовой стрелки. Жгут проводов крепится на восьми специальных кронштейнах. При необходимости для снятия жгута проводов можно использовать отвертку.
8. В случае повреждения задний усилительный брус можно снять и заменить. Он крепится к боковому элементу с помощью 6 гаек диаметром 13 мм.

Читайте также: Как определить правильный модельный год по VIN-номеру

Снятие аналогичной детали с Focus 2 с кузовом Estate принципиально не отличается.

Монтаж на свое место

Задний бампер на Ford Focus 2 устанавливается в обратном порядке. Поврежденные крепежные детали необходимо заменить. При сборке компонентов следует обратить внимание на равномерное расстояние между поверхностями.

Особенности демонтажа и установки бамперов Фокуса третьего поколния

Для демонтажа переднего бампера вам понадобятся две отвертки (10 и 13 мм), плоская отвертка и Torx T30. Процедура демонтажа детали одинакова для всех автомобилей и заключается в следующем:

1. Снимите крышку шасси и крышку двигателя.
2. Снимите брызговик радиатора, установленный на шести поршнях.
3. Ослабьте винты с накатанной головкой и снимите оставшиеся поршни (по одному на сторону).
4. Снимите крепежные гайки со стороны бампера.
5. Снимите пластиковое крепление.
6. Выверните четыре болта, крепящие брызговик радиатора к монтажной раме.
7. Извлеките брызговик из гнезда.
8. Просуньте руки через отверстия и отсоедините разъемы противотуманных фар.
9. Снимите обе фары с автомобиля.
10. Отсоедините трос замка капота от ручки открывания.
11. Снимите крепежные штифты и болты капота.
12. Удаление завершено.





Для снятия заднего бампера на Ford Focus 3 требуется дополнительный торцевой ключ 7 мм. Сама процедура выглядит следующим образом:

1. Снимите задние фонари.
2. Выкрутите по одному винту из корпуса лампы.
3. Снимите брызговики задней оси.
4. Отогните панель крыла вперед.
5. Выкрутите крепежные винты на внутренней стороне кожуха колеса.
6. С помощью отвертки подденьте выступ на пластиковом направляющем кронштейне и снимите кромку бампера.
7. Выполните ту же процедуру на другой стороне.
8. Снимите пистолеты с нижних точек крепления.
9. Снимите бампер с кронштейна в нише для лампы и полностью снимите его с автомобиля.

Установите деталь в обратном порядке.
