Особенности замены и ремонта фар на Ford Focus 2

Фары в автомобилях заменяются редко, обычно по следующим причинам

• повреждения, возникшие в результате аварии или ненадлежащего ремонта;
• непрозрачность стекла.

Замена ламп головного света в Форд Фокус 2 рестайлинг производится на любой станции технического обслуживания, но, имея минимум инструментов, несложно выполнить все работы самостоятельно.

Замена ламп в фарах

Гораздо чаще приходится заменять лампочки, установленные в фарах. Мощные галогенные фары имеют более короткий срок службы, чем другие альтернативы. Это происходит потому, что нить подвергается воздействию высоких температур и вибрации.

Некоторые автовладельцы заменяют лампочки, потому что их не устраивает свет старой. Обычно цвет, яркость и необычная форма светового пятна также неудовлетворительны.





Что понадобится

Для замены ламп дальнего и ближнего света фар в автомобиле Ford Focus 2 выполните следующие действия:

• отвертку с плоским лезвием;
• чистые хлопчатобумажные перчатки.
• Гаечный ключ TORX-30;

Выполнение замены

Процедура:

1. Откройте капот двигателя.

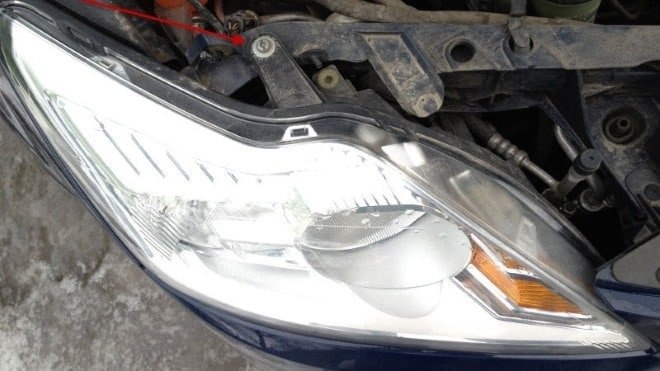

2. С помощью ключа TORX ослабьте винт крепления фары в верхней части фары. Если гаечного ключа нет, винт можно открутить с помощью плоской отвертки шириной 5 мм. Будьте осторожны, чтобы не повредить шлиц в винте.
3. С помощью плоской отвертки нажмите на два фиксатора на нижней стороне корпуса фары и одновременно потяните фару на себя.

Фары Ford Focus имеют длинные провода, поэтому можно заменить лампочки, не снимая фару с автомобиля. Если у вас недостаточно опыта, лучше полностью снять устройство и продолжить работу на столе.

Чтобы снять фару, нажмите на фиксатор и отсоедините разъем питания. Чтобы получить доступ к оптическим лампам ближнего и дальнего света, отсоедините соответствующий разъем.

Ford Focus 2 Pre-Restyle имеет один общий разъем. Процедура выполняется следующим образом:

1. Отсоедините удлинитель от лампы, он никак не закреплен. Снимите, осторожно потянув на себя.
2. Извлеките лампочку, нажав на пружинный зажим.

Установите лампочки в обратном порядке.

Не прикасайтесь пальцами к стеклянной поверхности колбы. Следы жира на стеклянной колбе приведут к неравномерному нагреву лампы и ее перегоранию в кратчайшие сроки. Чтобы удалить смазку, протрите колбу чистой тканью, смоченной медицинским спиртом.

Можно ли установить ксенон

Замена галогенных ламп запрещена по нескольким причинам:

1. Изменения в конструкции автомобиля.
2. Отсутствие регулировки светового потока.
3. Отсутствие линз на оптике.

Можно установить новые фары, специально адаптированные под ксеноновые осветительные приборы. Тюнингованные модели имеют те же размеры, что и заводские, и не отличаются от них по креплениям.

В качестве альтернативы можно установить ксеноновые противотуманные фары, что не запрещено законом.

Какие лампы подойдут для замены

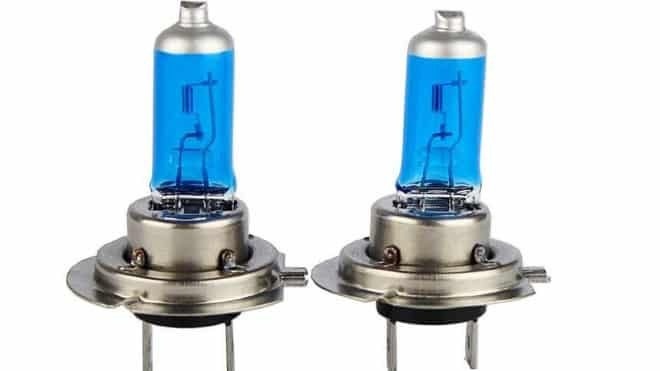

Стоит заранее выяснить, какие лампы установлены в фарах Ford Focus 2. Как и в модели до подтяжки, лампы ближнего и дальнего света имеют обозначения H7 и H1 соответственно. Выходная мощность составляет 55 Вт.

Читайте также: Особенности самостоятельной регулировки фар на Газели

Для замены можно использовать любой источник света с заданными параметрами. Более высокая мощность нежелательна, так как она приведет к перегреву оптики и сбоям в работе предохранителей.

Существует широкий ассортимент лампочек, выпускаемых различными производителями. Любой подходящий вам вариант можно использовать при одном условии: левая и правая стороны автомобиля должны быть оснащены одинаковыми типами фар.





Разбор и замена фары

Если вы хотите очистить внутреннюю часть фары, заменить стекло или отражатель, или если вы хотите изменить оптику, например, установить линзовые элементы, вы должны разобрать и отремонтировать ее.

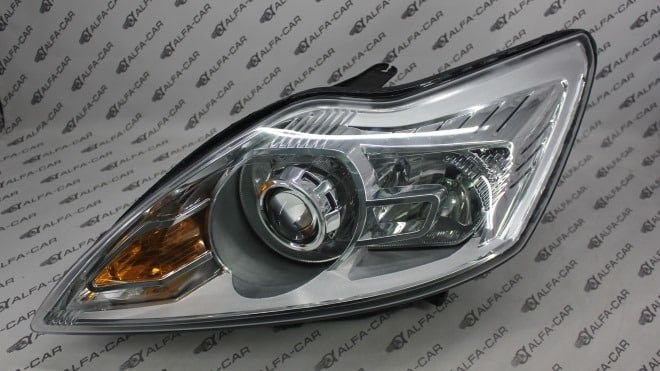

Снимаем фару головного света правильно

Выше описано, как демонтировать фару на Ford Focus 2. Она крепится одним винтом к поперечине в моторном отсеке и двумя пластиковыми защелками. В этом отношении он ничем не отличается от фар предсерийной модели.

Для снятия оптики не требуются помощники, всю работу может выполнить один человек.

Разбираем фару

Перед демонтажем разобранной фары необходимо заранее найти помощника, так как без посторонней помощи это сделать очень сложно. Вы можете повредить корпус или стекло, и это может быть трудоемкой процедурой.

Для демонтажа фары вам понадобятся следующие инструменты

• монтажный фен с регулировкой температуры;
• плоскую отвертку с тонким лезвием.
• Скальпель или острый нож;

Стекло крепится к корпусу в U-образном пазу. Паз полностью заполняется герметиком. Установите температуру 250-350 гр. на фене, чтобы размягчить клей. Ассистент должен держать нагреватель над суставом на расстоянии нескольких сантиметров. Как только шов нагреется, с помощью скальпеля обрежьте герметик, одновременно перемещая фен на следующий участок. После обрезки, продолжая нагревать, вставьте отвертку в зазор между стеклом и корпусом и осторожно раздвиньте зазор.





После разборки необходимо тщательно удалить все следы клея со стекла и из углубления паза.

Склеивание производится с помощью высокотемпературного герметика. Время отверждения указывается производителем материала. В течение этого времени стекло и корпус должны быть защищены от смещения.

Распайка фары Ford Focus

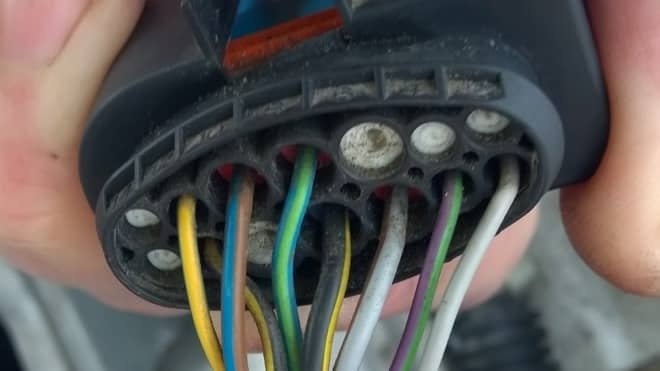

Если разъем питания или шайбы лампы повреждены (оборваны провода, оплавлены), их необходимо заменить. Ламповые цоколи поставляются без клемм или с установленными клеммами и зачищенными проводами. Процедура установки новых компонентов различна.

В первом случае необходимо отрезать провода от старой клеммной колодки. Затем клеммы обжимаются специальным обжимным инструментом и закрепляются в розетке. Чтобы не перепутать расположение и порядок проводов, лучше всего перемещать их по одному от старой розетки к новой в аналогичном месте.

Чтобы заменить старую клемму на новую, снимите изоляционные концы и скрутите их вместе. Для повышения надежности рекомендуется пайка. Изолируйте соединение изолентой. Более практично вместо изоленты использовать полоски термоусадочной трубки, которые следует нанести на провода перед их соединением. При нагревании с помощью пистолета горячего воздуха соединение будет надлежащим образом изолировано.

Как и в первом случае, лучше всего заменять провода по одному.





Предохранители и реле

Блок реле и предохранителей в Ford Focus 2 расположен в салоне под перчаточным ящиком. Чтобы снять его, необходимо повернуть один или два крепежных зажима.

Читайте также: Особенности выбора и замены лампочки освещения приборной панели на автомобиле VW Polo

В автомобилях до модернизации за освещение отвечают следующие предохранители:

№	Ток, A	Назначение
37	10	Крайний левый
38	10	Крайний справа
45	10	Дальний свет, ближний свет
48	20	Фары с ближним светом, ближний свет
60	15	Справа по центру
61	15	Ближе к левому
69	20	Противотуманные фары
71	10	DRLS

Реле K5 отвечает за включение габаритных огней.

После рестайлинга предохранители освещения располагаются по-другому:

№	Ток, A	Назначение
110	10	ПЕРЕДНИЙ СВЕТОДИОД
113	10	DXF
116	20	Противотуманные фары
135	20	DRLS
139	10	Крайний справа
140	10	Крайний левый
142	15	Среднее право
143	15	Рядом слева

Реле P1 и P2, расположенные в блоке предохранителей, отвечают за включение ближнего и дальнего света соответственно.

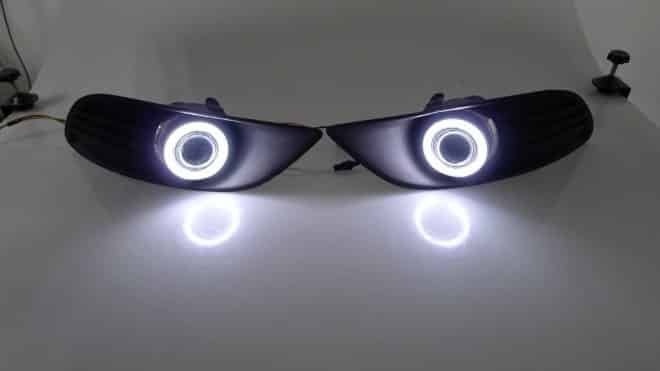

Противотуманные фары

Рестайлинговый Ford Focus 2 предлагается с комплектом противотуманных фар или без них, в зависимости от комплектации. Поврежденные противотуманные фары можно заменить или установить самостоятельно с минимальными навыками, поскольку все изменения предусмотрены конструкцией автомобиля.

Противотуманная фара устанавливается в нижней части бампера, где расположен ее кронштейн. Место монтажа закрыто декоративной крышкой. Соединительная планка привязывается к ближайшему жгуту проводов и закрывается защитным колпачком.

Новый ПТФ устанавливается на место декоративной крышки и закрепляется в предусмотренном месте. Отсоедините жгут проводов и подсоедините его к лампе.





Кроме того, в кабине автомобиля установлен новый модуль управления освещением. Он устанавливается вместо оригинального. Устройство крепится с помощью зажимов, которые можно снять с помощью тонкой отвертки.

Возможные проблемы и пути их решения

Среди неисправностей освещения Ford Focus 2 наиболее распространенной проблемой является неработающие ближние фары. Это происходит потому, что он загорается чаще, а не только ночью. Необходимость ездить днем с включенными ближним светом фар или дневными ходовыми огнями приводит к перегрузке и быстрому перегоранию ламп. Неисправность можно устранить, заменив сгоревший компонент.

Не заменяйте только сгоревший компонент. Вторая лампочка работает так же долго и, соответственно, перегорит в ближайшем будущем. Кроме того, спектральный состав света меняется в процессе работы, поэтому даже источники света одной и той же марки будут светить по-разному.

Часто бывает, что после замены фара все равно не работает. Причина кроется в блоке предохранителей. Если катушка накала перегорела, возможны скачки тока, которые могут привести к перегоранию предохранителя. Если обе лампочки не горят, причина в общем предохранителе, но если перегорел только один предохранитель, проверьте предохранитель в цепи неисправного устройства.





При установке новых компонентов не используйте самодельные вставки или устройства с более высокими номиналами. Это может привести к расплавлению и возгоранию жгута проводов. Если установленный предохранитель перегорает снова, ищите причину и не снижайте чувствительность токовой защиты.
