Особенности ремонта замка водительской двери автомобиля Ford Focus 2

Ford Focus был представлен на мировом рынке в 1998 году. С 2000 года он остается самым продаваемым автомобилем в компактном классе, а в России он был признан лучшим малым среднеразмерным автомобилем в 2012 году. Семейство Focus привлекает своей доступной ценой, неприхотливостью в управлении и надежностью сборки. За 20+ лет производства модель претерпела три обновления и два рестайлинга.

Замок двери Ford Focus 2 не относится к числу часто используемых. Крепежные элементы и механизмы изготовлены из прочного сплава и твердого пластика, минимальный срок службы устройства составляет 5 лет. Замок передней двери ford focus снимается, когда его необходимо смазать, отрегулировать или отремонтировать.

Процесс разборки

Разобранный узел замка состоит из замка и его монтажного кронштейна. Сам замок состоит из электромеханической части и механической части. Процедура снятия замка передней двери водителя Ford Focus 2, шаг за шагом:

1. Высверлите заклепку на корпусе, освободите защелку и отсоедините монтажный кронштейн.
2. Снимите крышку замка.
3. Выкрутите 2 винта, используйте отвертки для отсоединения кабеля.
4. Отсоедините электромеханические и механические части.
5. Внимательно проверьте механическую часть и убедитесь в ее целостности. При обнаружении каких-либо дефектов или поломок отремонтируйте или замените механическую часть на новую.

   В 90% случаев замок заменяется целиком; для ремонта механической части необходимо разобрать ее в специализированной мастерской.

6. Очистите механическую часть с помощью WD-40 и нанесите белую смазку LIQUI MOLY.

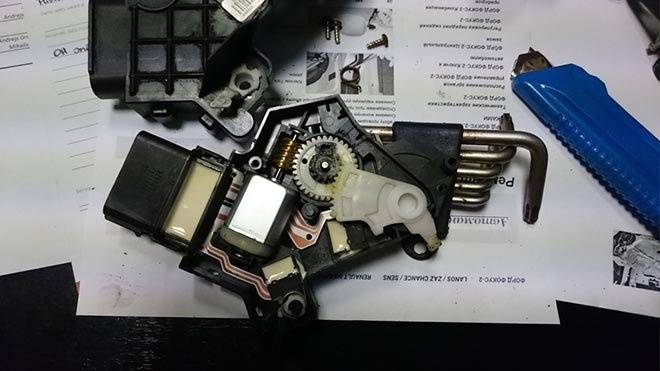

7. Используя отвертку Torx T10, открутите винты, крепящие крышку электромеханической части замка.
8. Откройте крышку и убедитесь, что все детали механизма целы. Если механизм цел, чист и все еще содержит заводскую смазку, лучше оставить его нетронутым.
9. Соберите замок в обратном порядке, используя на определенном этапе новую заклепку.

Для быстрого демонтажа запорного элемента в вагонной версии перед сменой эксплуатации подготовьте следующие инструменты:

• механическая дрель.
• Стандартный набор отверток;
• Отвертка Torx T10;

Как снять обшивку

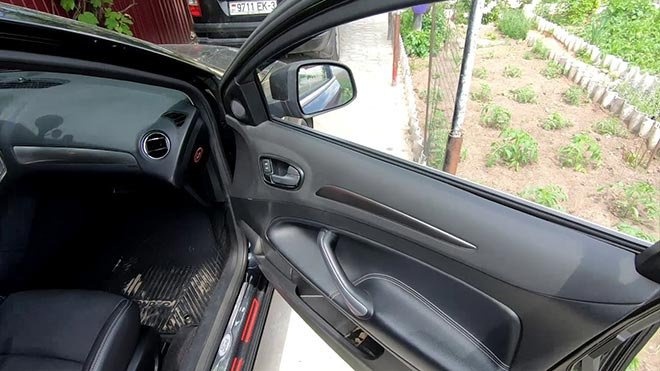

Чтобы снять панель обшивки двери водителя автомобиля Ford Focus

• для замены цилиндрового механизма (колеса) замка открывания двери;
• для замены стекла;
• чтобы заменить дверную ручку;
• для ремонта старых колонок или установки новых.
• Отремонтируйте или замените замок внутренней двери и его приводы;
• Отремонтируйте или замените стеклоподъемник;
• установить дополнительную звуко- и теплоизоляцию;

Каркас двери изготовлен из очень прочного, мягкого пластика и крепится с помощью саморезов и внутренних клипс. Во время разборки почти всегда случается, что несколько зажимов выходят из строя и не могут быть использованы повторно. Перед ремонтом рекомендуется приобрести дополнительные клипсы из расчета 6 штук на дверь.

Инструменты для снятия обшивки:

• Набор пластиковых инструментов для снятия обшивки, планок;
• плоская отвертка;
• Специальная отвертка - Torx T25 (звездообразная отвертка);
• торцевой ключ с торцевой головкой 8 мм.

Пошаговый алгоритм удаления планок:

1. Опустите боковое стекло.
2. Снимите защитную сетку высокочастотного динамика. Для этого потяните сетку так, чтобы крючки отсоединились.
3. С помощью отвертки Torx T25 выкрутите крепежный винт.
4. Снимите уплотнение двери очень осторожно, чтобы не повредить кронштейны.
5. Снимите треугольник скребка так, чтобы не потерять кронштейны.
6. Снимите подлокотник. Для этого вставьте кончик плоской отвертки между верхней и нижней частями, слегка приподнимите отвертку и потяните нижнюю часть на себя.
7. Открутите два ослабленных крепежных винта с помощью отвертки 8 мм.
8. Отсоедините все электрические разъемы двери.
9. Снимите крышку внутренней ручки двери. Для этого подцепите что-нибудь острое и твердое из набора пластиковых инструментов и отсоедините. Затем сдвиньте его немного вперед по направлению движения и снимите.
10. С помощью пластикового инструмента возьмите и отогните накладку от металлического основания, затем осторожно потяните край накладки на себя, пока плунжер, удерживающий ее на месте, не отсоединится.
11. Таким же образом разблокируйте остальные пистоны по периметру обшивки и снимите ее.
12. Используя плоскогубцы, извлеките пистоны, оставшиеся в дверной панели.

После выполнения необходимых работ вставьте недостающие пистоны в обшивку перед ее установкой. Установите панели в обратном порядке.

Разборка передней двери Форд Фокус 2 рестайлинг

Перед снятием замка двери автомобиля Ford Focus 2 необходимо снять сам дверной проем. В случае рестайлинговой версии, чтобы добраться до некоторых узлов и механизмов двери, вам придется разобрать ее почти полностью. Это необходимо, например, для очистки, ремонта или замены механизма стеклоподъемника. Недостаточно снять дверную карту, необходимо аккуратно демонтировать весь компонент.

Перечень работ, которые необходимо выполнить для демонтажа передней двери на автомобиле Ford Focus на примере замены механизма стеклоподъемника:

1. Отсоедините заземление или отсоедините отрицательную клемму от аккумулятора.
2. Снимите обшивку двери. Единственное различие между снятием обшивки левой (водительской) и правой двери заключается в отсоединении лишнего разъема жгута проводов для электрических стеклоподъемников и боковых зеркал.
3. Ослабьте винты, крепящие стекло, поднимите стекло в верхнее положение. Закрепите в этом положении скотчем на раме.
4. Отсоедините жгут проводов от мотор-редуктора. Для этого сожмите фиксаторы, удерживающие этот разъем на месте.
5. Отсоедините трос замка от внутренней ручки передней двери и извлеките уплотнитель из гнезда. Вставьте кабель и прокладку внутрь.
6. Осторожно ослабьте три защелки, удерживающие замок на монтажной пластине. Для этого вставьте их стопорные втулки.

   Втулки очень хрупкие, поэтому в случае поломки их необходимо заменить саморезами, предварительно просверлив отверстия нужного диаметра.

7. Отсоедините разъем жгута проводов от блока динамиков.
8. Извлеките прокладку жгута проводов системы запирания из специального отверстия в монтажной пластине двери.
9. Снимите все пластиковые держатели проводов с помощью плоскогубцев.
10. Выкрутите десять винтов, крепящих монтажную пластину к дверной раме, с помощью торцевого ключа на 10 мм.
11. Отсоедините разъем жгута проводов от электропривода замка, слегка потянув монтажную пластину в сторону от двери.
12. Пропустите разъем и все провода через отверстие в монтажной пластине и вдавите уплотнитель внутрь.
13. Проведите провода через отверстие и снимите монтажную пластину.
14. Приступайте к ремонту или замене электрического механизма окна.

Ремонт привода замка Форд Фокус 2

Часто причиной неисправности механизма блокировки двери Ford Focus 2 является не сам замок, а его привод. Например, при попытке открыть дверь снаружи, замок не реагирует на усилие, передаваемое на него плавно работающей внешней ручкой открывания двери. Дверь, конечно, не откроется.

Наиболее вероятной причиной является поломка троса, который служит в качестве запорного механизма. В большинстве случаев кабель обрывается в цилиндрической костяшке, служащей наконечником.

Можно восстановить исходное состояние привода, выточив новый наконечник на токарном станке. Ремонт троса замка от наружной дверной ручки, шаг за шагом:

1. Снимите планки отделки.

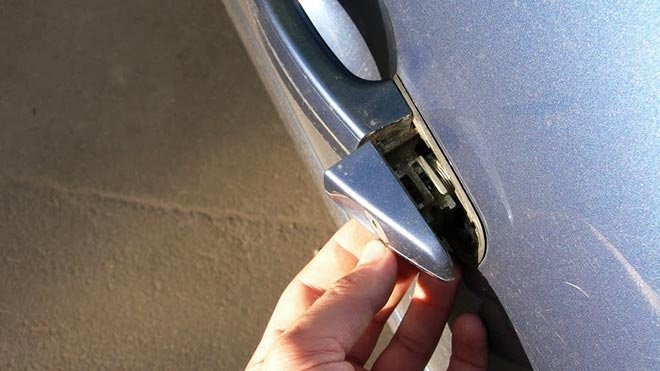

2. Вытяните трос наружной ручки двери и убедитесь, что жгут проводов удален.
3. Выверните новую ручку, соблюдая необходимые размеры.
4. Вставьте кабель в предусмотренное отверстие и затяните винт как можно сильнее, чтобы закрепить его.
5. Нанесите щедрое количество белой смазки LIQUI MOLY на кабель и проверьте, работает ли он.

Параметры, которым должен соответствовать кабельный наконечник для стопорного троса, если вы изготавливаете деталь самостоятельно:

1. Его общая длина должна составлять 14 мм, а диаметр - 7 мм.
2. Просверлите отверстие диаметром 3 мм в одной из плоскостей посередине, но не до конца, на расстоянии около 4 мм. Сделайте резьбу для винта.
3. Просверлите отверстие на расстоянии 5 мм от глухого конца, перпендикулярно цилиндрической гильзе.

Рекомендуется запомнить параметры, даже если вы покупаете готовые биты на рынке, так как эту деталь невозможно найти в автомастерской. Ремонт замка на Focus - довольно редкое явление, поскольку водителям проще заменить весь замок.
