Как снять обшивку дверей на автомобилях Форд Фокус

В течение срока службы автомобиля нередко водителю приходится разбирать двери и снимать элементы отделки. Такие работы могут проводиться по самым разным причинам, от ремонта поврежденных деталей до тюнинга салона. Несмотря на причины, по которым необходимо снять обшивку с Ford Focus, важно точно знать, как выполняется эта процедура, чтобы избежать ошибок.



Зачем проводят демонтаж обшивки двери

В процессе эксплуатации автомобиля может возникнуть необходимость снять обшивку двери. Такая работа выполняется в следующих случаях:

• процедуры шумо- и виброизоляции, установка изоляции или уплотнений.
• Повреждение стеклоподъемников или системы центрального замка. Ремонт этих компонентов требует снятия обшивки двери: без этого невозможно выполнить необходимые работы;
• установка акустических динамиков или других приспособлений, расположенных в боковинах дверей;

В холодное время года обшивку двери следует снимать очень осторожно. Пластик становится хрупким при воздействии низких температур, поэтому его очень легко сломать или повредить. Наиболее уязвимыми считаются мелкие детали, такие как защелки, крепежи и зажимы. Поэтому снимать обивку лучше в теплое время года или в закрытом помещении - гараже или кабинке. Летом его можно убрать в любое место, при условии, что он защищен от пыли и ветра.

Демонтаж на автомобилях Форд Фокус 1, 2 и 3: особенности и различия

Снятие обшивки двери в Ford Focus 1, 2 или 3 - это процедура, которая зависит от конкретной модели автомобиля. Основные различия заключаются в конструктивных особенностях дверей автомобиля, расположении крепежных элементов и способе их удаления. На всех моделях Ford Focus пластиковые крышки, закрывающие обшивку дверей, крепятся на специальных кронштейнах, снятие которых требует особой осторожности и внимательности. Ниже приведены более подробные описания процесса разборки для трех моделей Ford Focus.

Инструменты для снятия

Для снятия пластика с дверей вам понадобится следующий набор инструментов:

• Набор плоских тонких отверток.
• Биты типа Torx;
• Металлическая линейка;
• Пластиковая линейка или специальные пластиковые шпатели;

Если демонтаж обшивки двери предполагает замену отдельных узлов, деталей или компонентов, их необходимо приобрести заранее. Перед демонтажем рекомендуется отключить питание автомобиля, сняв "минус" с аккумулятора - это делается во избежание короткого замыкания и возможных проблем с электрической сетью.

Как снять дверную обшивку с автомобиля Форд Фокус 1

Элементы обшивки двери снимаются очень осторожно и внимательно, так как они крепятся с помощью пластиковых защелок, которые легко сломать. В то же время они прочно сидят в своих гнездах, поэтому требуется приложить немало усилий. Чтобы не сломать хрупкие детали, нужно знать их точное расположение - тогда демонтаж ворот будет очень простым. За ним находится звукоизоляция, которая крепится к металлу двери. Его можно удалить очень легко, без каких-либо усилий. После всех манипуляций изоляция укладывается на место.

Передняя дверь

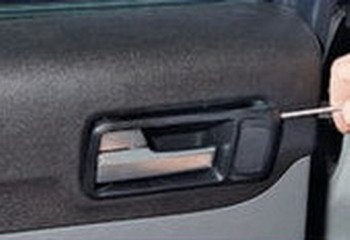

1. Вставьте отвертку или другой подходящий инструмент в специальные отверстия на дверной ручке, а затем поверните. Это позволит снять крышку с рукоятки.







   Снятие крышки ручки передней двери

2. Ручка, открывающая дверь, крепится двумя винтами - их необходимо вынуть из гнезд.







   Расположение винтов, после откручивания которых можно снять дверную ручку

3. Защитный колпачок, под которым находится винт, снимается - его также необходимо открутить. Затем снимается гнездо ручки дверного замка.







   За крышкой находится винт, который необходимо удалить

4. Электрическая цепь размыкается, затем снимается гнездо для замка фиксатора двери.







   Открытие электронной схемы и разблокировка седла замка

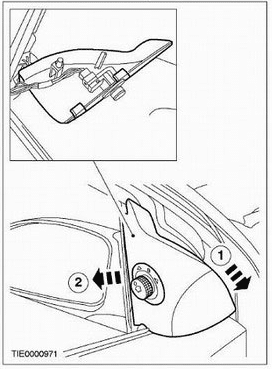

5. Аккуратно освободите зажимы и удалите паз, в котором закреплено стекло.







   Освобождение зажимов позволяет снять стекло с двери.

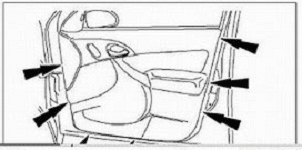

6. Выкрутите винты, удерживающие панели обшивки двери на месте.







   Панель отделки крепится на винтах, которые необходимо удалить

7. Панель обшивки откидывается вверх и снимается.







   Поверните панель отделки вверх и снимите ее.

8. Установка дверной обшивки производится в обратном порядке.

Видео: демонтаж обшивки передней двери

Задняя дверь

1. Крышка дверной ручки снимается путем вывинчивания ее из гнезда с помощью отвертки или другого инструмента.







   Снимите крышку дверной ручки с помощью отвертки.

2. Выкрутите два винта.







   Выкрутите два винта.

3. За гайкой находится винт, который необходимо открутить. Затем поднимите и снимите гнездо в механизме блокировки дверной ручки.







   За крышкой находится винт, который можно выкрутить, чтобы снять гнездо в дверном замке.

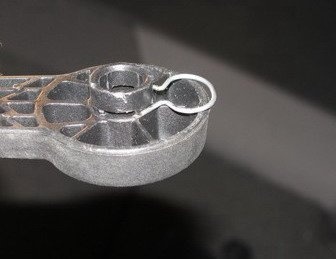

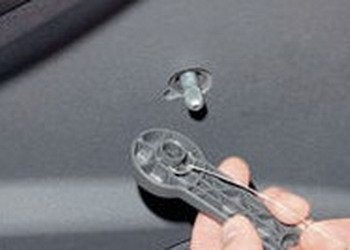

4. Если автомобиль оборудован электрическими стеклоподъемниками, отсоедините фиксатор и снимите ручку блокировки. Для механических стеклоподъемников ручку управления можно снять с помощью простого куска проволоки.







   Демонтаж механического и электрического стеклоподъемника

5. Осторожно снимите панель отделки окна изнутри.







   Снятие оконного переплета

6. Ослабьте винты панели отделки с помощью отвертки.







   Снимите панель отделки, открутив винты.

7. Поверните обшивку двери вверх и снимите ее.







   Осторожно поверните обшивку двери и извлеките ее из паза.

8. Замените боковую обшивку в обратном порядке.

Видео: демонтаж обшивки задней двери

Снятие дверной обшивки с авто 2 модификации

Передняя дверь

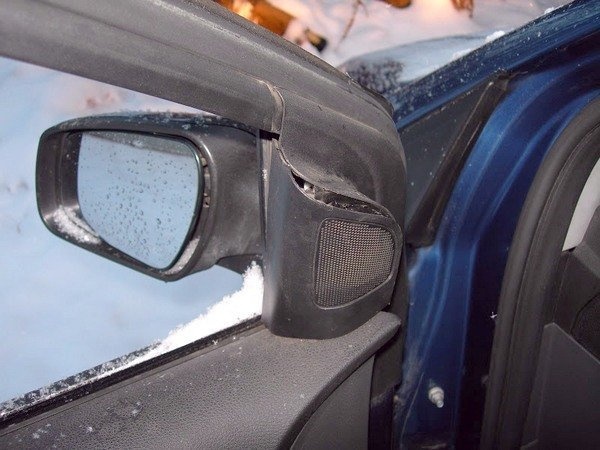

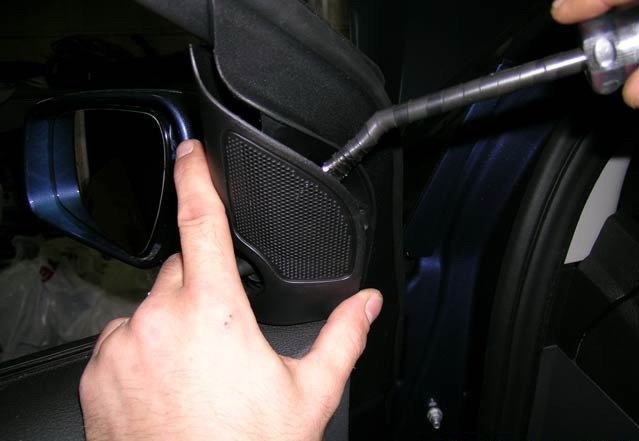

1. Стекло в двери полностью опускается, а с динамика "пищалки" снимается защитная сетка.







   Стекло опускается, и защитная "решетка" снимается с динамика.

2. Решетка крепится с помощью защелок, поэтому для ее снятия просто потяните ее на себя.







   Чтобы снять решетку, потяните ее на себя

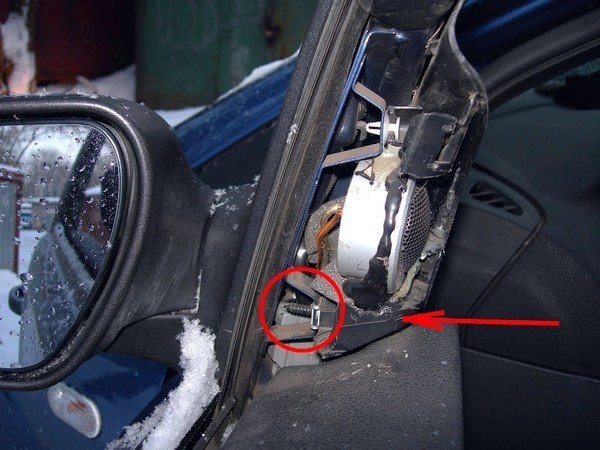

3. Используйте гаечный ключ TORX T25, чтобы ослабить крепежные винты.







   Открутите крепежные винты.

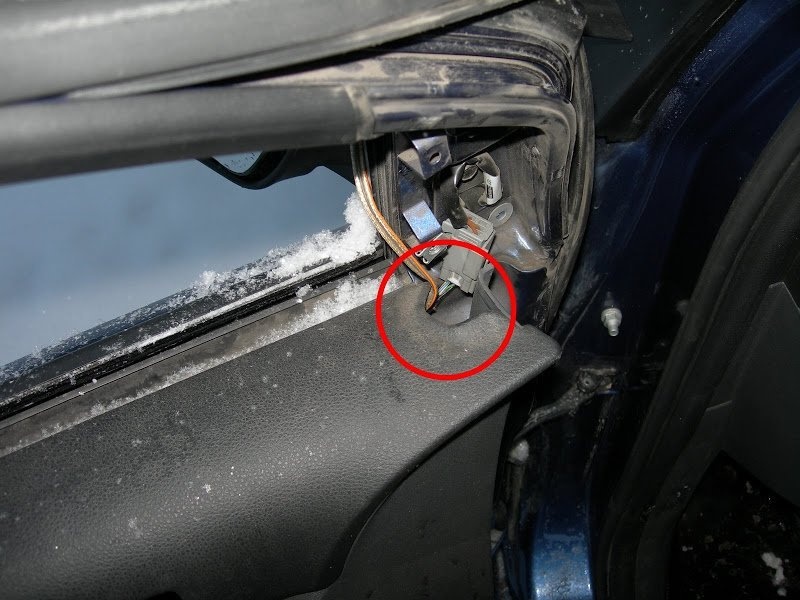

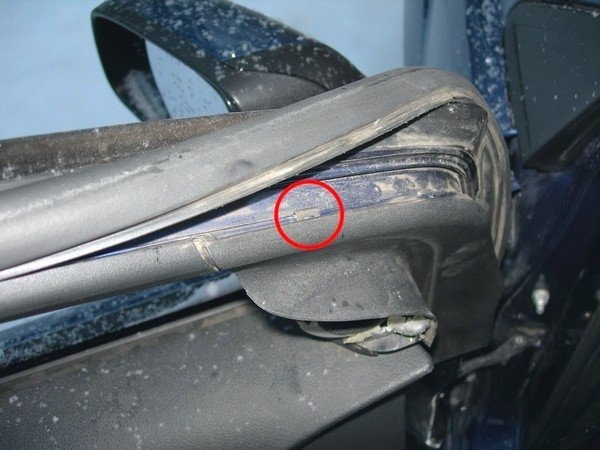

4. Уплотнения снимаются с двери. Это делается очень аккуратно, чтобы защитить скобки.







   Прокладки снимаются очень осторожно, чтобы не повредить кронштейны.

5. Треугольники труб удалены для защиты кронштейнов.

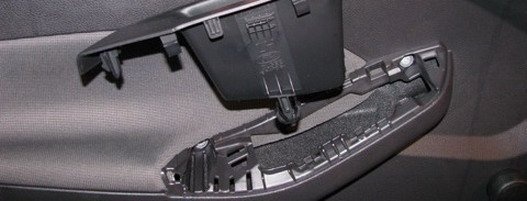

6. Плоская отвертка вставляется в паз подлокотника. Он поднимается, в то время как нижняя часть подлокотника отводится.







   Отвертка вставляется в паз подлокотника







   Свободный пластик стягивается.

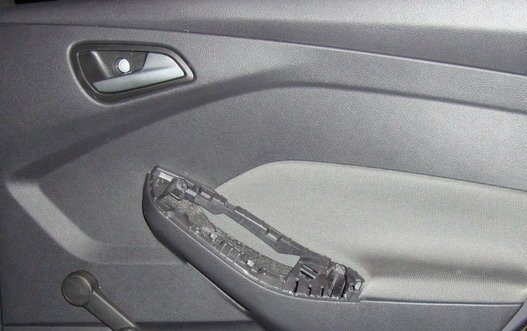

   Подлокотник полностью демонтирован.
7. Открутите винты крепления обшивки с помощью 8-дюймовой отвертки.







   Расположение винтов







   Выкрутите все стопорные винты с помощью торцевого ключа 8".







   Расположение крепежных винтов

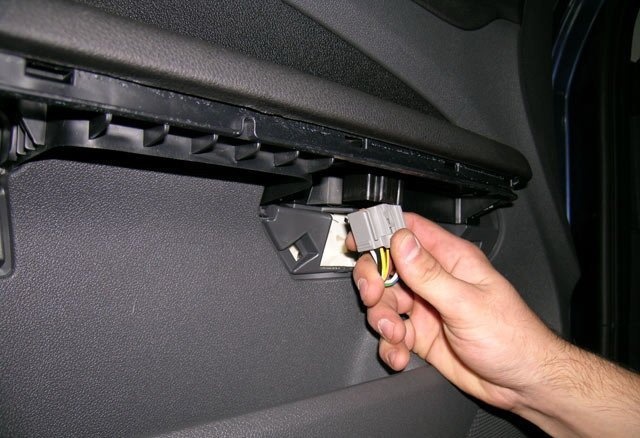

8. Отсоедините все разъемы на передних дверцах.







   Все разъемы на передних дверях должны быть отсоединены.

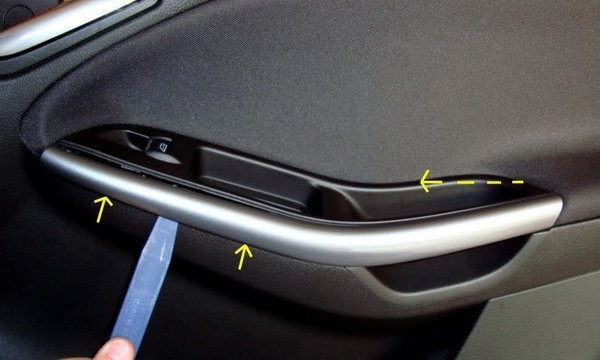

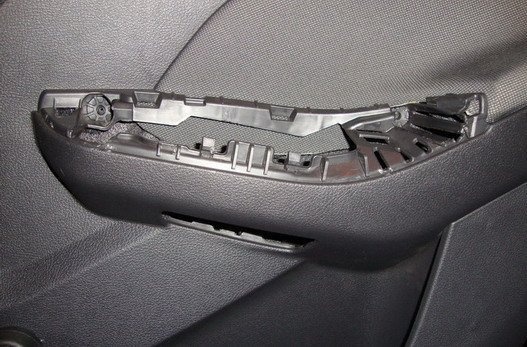

9. Аккуратно приподнимите край дверной ручки и тяните на себя, пока она полностью не отсоединится.







   С помощью плоской отвертки аккуратно подденьте кромку ручки.







   Пластик отводится в сторону, пока не отсоединится от креплений.







   Ручку можно аккуратно снять.

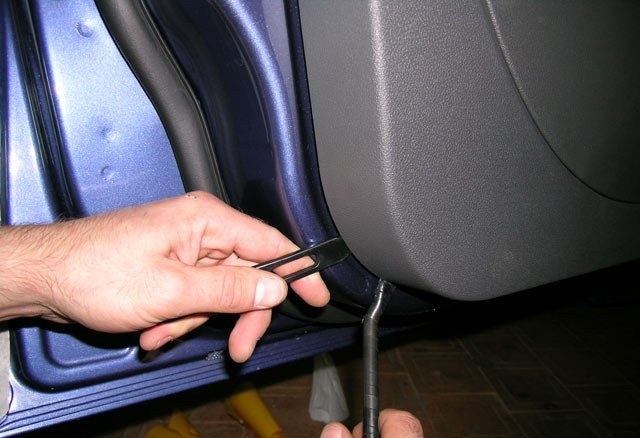

10. Облицовка двери осторожно протягивается через пазы до тех пор, пока не будет снят уголок. Поршни выдвигаются из зацепов.







    Потяните оболочку на себя, используя образовавшиеся отверстия.







    Потянув молдинг в сторону, можно полностью снять его.

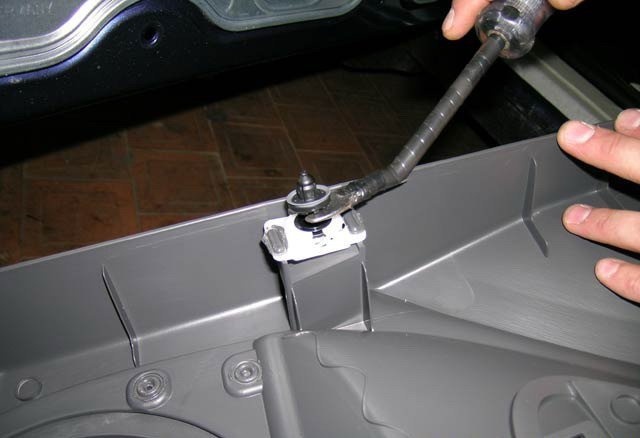

11. С помощью плоскогубцев извлеките поршни, оставшиеся в корпусе.







    В корпусе двери могут остаться поршни, которые можно извлечь плоскогубцами.

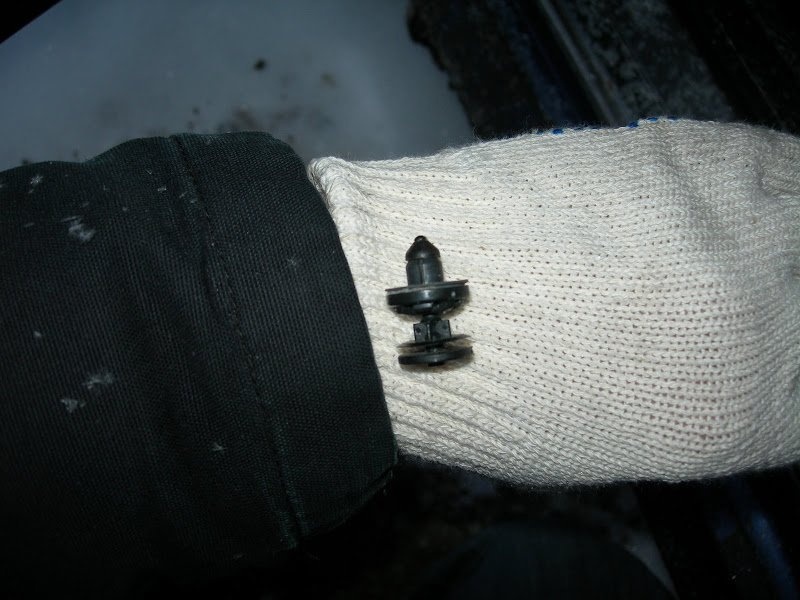

12. Поврежденные поршни всегда можно заменить на новые - их обычно можно приобрести у продавцов автомобилей.







    Поврежденные поршни всегда можно заменить новыми.

Видео: демонтаж обшивки передней двери

Задняя дверь

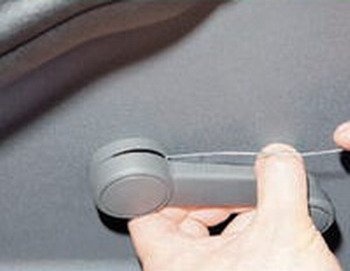

1. Между розеткой и оконной ручкой вставляется проволока с крючком на конце.







   Проволока с крючком вставляется между розеткой и ручкой

2. С помощью крючка освободите пружинный фиксатор, а затем снимите ручку стеклоподъемника.







   Ослабьте пружинный фиксатор с помощью проволоки и снимите ручку.

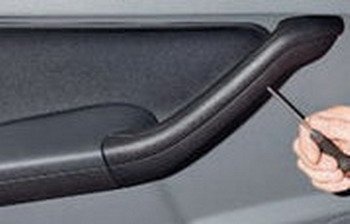

3. На подлокотнике задней двери имеется декоративная крышка, которую можно снять с помощью плоской отвертки.







   Снимите крышку с помощью плоской отвертки

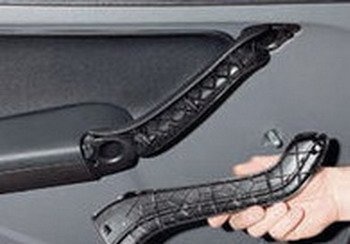

4. Декоративная отделка отсоединяется от зажимов и снимается.







   Накладки отсоединяются от зажимов и снимаются.

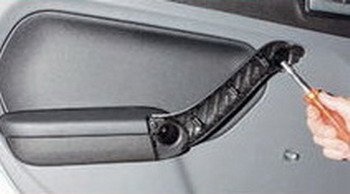

5. Подлокотник крепится к панели двери с помощью двух саморезов с внутренним шестигранником "8".







   Открутите два самореза, крепящие подлокотник, и снимите его.

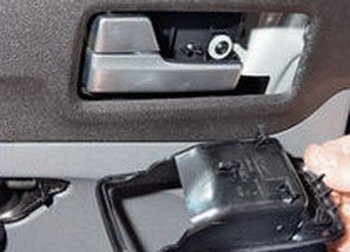

6. С помощью отвертки откройте накладку на внутренней ручке двери.







   С помощью отвертки откройте и снимите крышку ручки дверцы.

7. Снимите защитную крышку, нажав на рычаг ручки и освободив защелки.







   Чтобы снять отделку, отпустите розетку.

8. Накладку можно отсоединить от внутренней панели двери, потянув за край. Он фиксируется семью плунжерами.







   Детали отделки закреплены семью зажимами, которые можно снять, надавив на них.

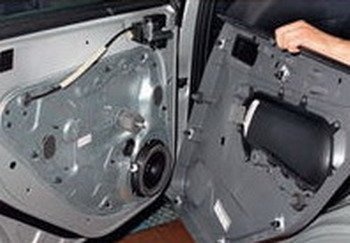

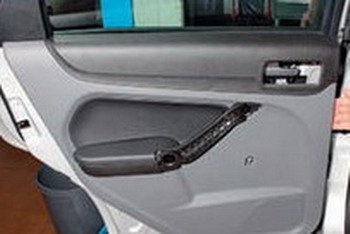

9. Снимите элементы обшивки двери.







   Снимается обшивка двери

10. Сборка деталей обшивки двери выполняется в обратном порядке.

Видео: снятие обшивки задней двери

Снятие с Форд Фокус 3

Передняя дверь

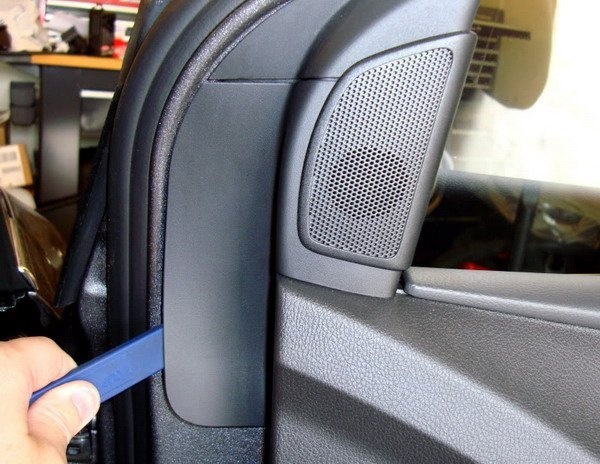

1. Осторожно приподнимите угол с помощью плоской пластины или линейки.







   Используйте пластиковую линейку для снятия угловой окантовки

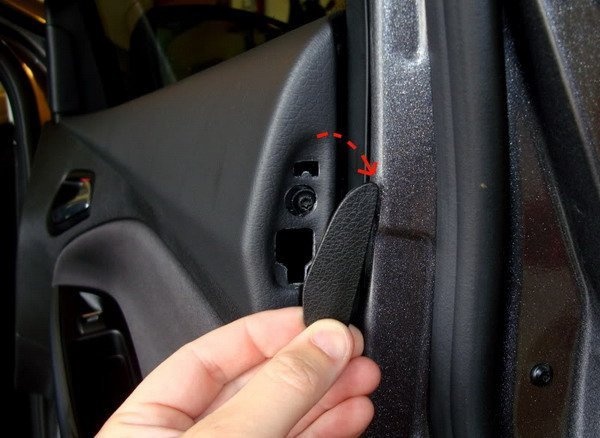

2. Панель снимается с дверной ручки.







   Снимите пластиковую пластину с дверной ручки.

3. Выкрутите два винта.







   Снимите отмеченные винты со своих мест.

4. Снимите пластиковую крышку с боковой стороны и выкрутите винт за ней.







   Снимите пластиковую крышку и выкрутите находящийся за ней винт.

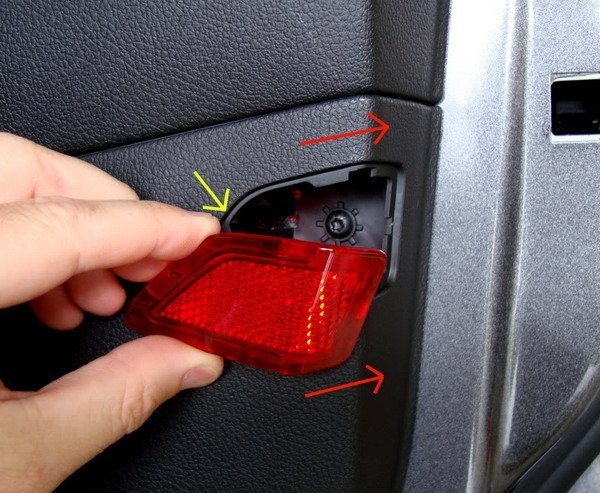

5. Снимите отражатель - за ним находится еще один винт, который также необходимо выкрутить.







   За отражателем находится еще один винт, который также необходимо открутить.

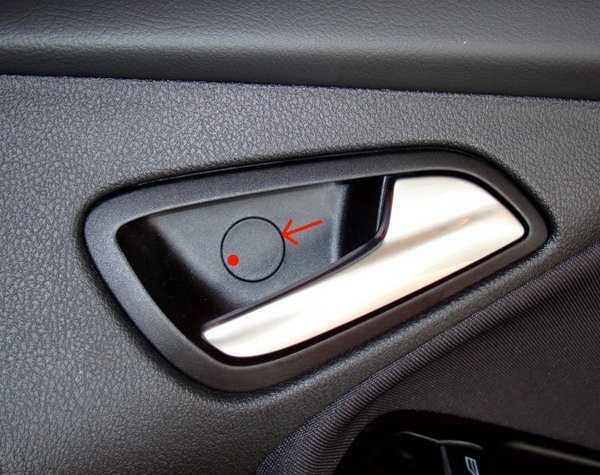

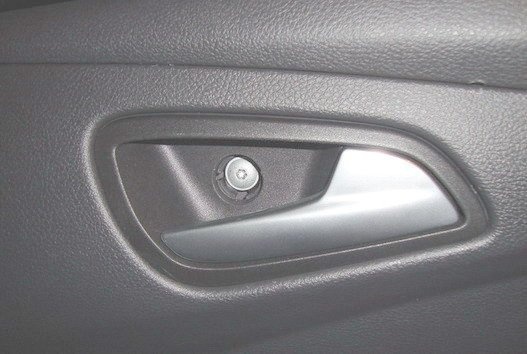

6. Заглушка вытаскивается нажатием на одну сторону.







   Заглушка извлекается нажатием на красную точку.

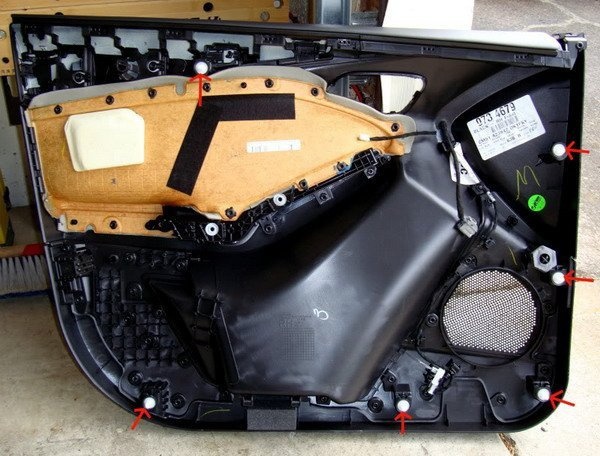

7. Вся обшивка двери крепится шестью зажимами.







   Облицовка двери крепится с помощью шести зажимов

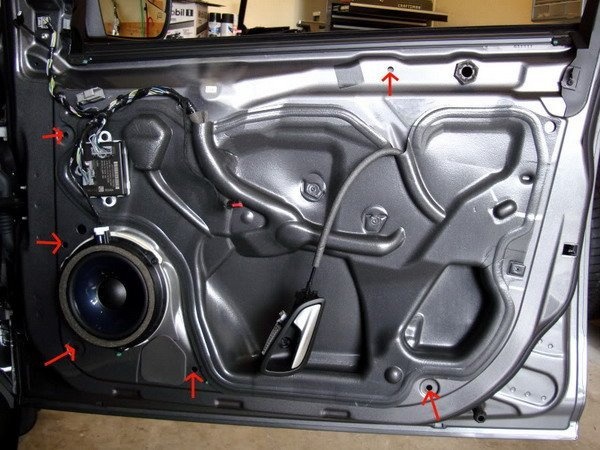

8. Все технологические отверстия в двери расположены вплотную под зажимами.







   Под клипсами находятся сервисные отверстия в двери

9. Теперь демонтированную обшивку можно убрать. Если процедура выполнена правильно, детали не будут повреждены и останутся целыми.

Видео: снятие обшивки передней двери

Задняя дверь

1. Ручка окна является съемной: она закреплена защелкой, поэтому все, что вам нужно сделать, это аккуратно поднять ее вверх и потянуть на себя.







   Ручка находится на защелке, поэтому ее легко снять.

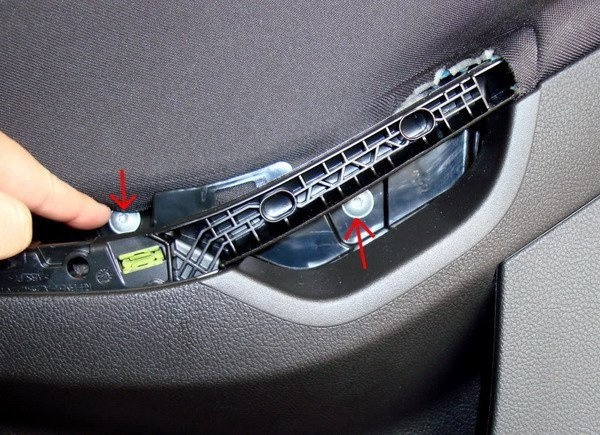

2. За дверной ручкой находятся два винта, которые необходимо выкрутить. Это можно сделать только после снятия самой ручки.







   Чтобы снять ручку, открутите оба винта.







   За крышкой дверной ручки находятся два винта.

3. Снимите пластиковые заглушки с дверных ручек и выкрутите винты.







   Чтобы снять ручки и обшивку, выкрутите винты, скрытые за крышками.







   За пластиковыми крышками находятся винты.

4. Остается только аккуратно потянуть за обшивку и снять ее с двери.

Видео: снятие обшивки с задней двери

Знание того, как правильно снять и установить обшивку двери, может помочь автовладельцу не только при ремонте, но и при тюнинге салона автомобиля.
