Датчик положения коленвала что это такое и за что он отвечает?

Здравствуйте, дорогие читатели! Уверен, среди вас найдутся опытные автомобилисты с солидным стажем вождения, но часто даже они не знают, что такое датчик положения коленчатого вала и какова его роль в жизни автомобиля. Конечно, в каждом автомобиле есть куча всяких систем, агрегатов и отдельных деталей, которые сразу и не вспомнишь, а если слышали похожее название, но никак не можете найти дорогу, мы поможем вы в этот момент. Потратьте всего пару минут своего времени и узнайте, за что отвечает датчик коленвала, каковы его основные задачи и какие сложности могут возникнуть при его работе.

Устройство датчика положения коленвала

Прежде всего, чтобы вы поняли всю серьезность данной темы, необходимо сказать, что датчик коленвала - это единственный датчик, при выходе из строя которого машина точно не заведется, точнее двигатель не сможет завестись начать свою работу.

ДПКВ (датчик положения коленчатого вала) еще называют датчиком синхронизации, так как он позволяет электронному управлению (контроллеру) синхронизировать свою работу с газораспределительным механизмом двигателя автомобиля, обеспечивая тем самым формирование сигналов для тактового, циклового и углового управления впрыска топливной смеси и системы зажигания.

Работа датчика положения коленчатого вала совмещена с диском синхронизации (они работают попарно), благодаря чему создаются вышеупомянутые угловые импульсы. Синхродиск имеет 60 зубьев, из которых 2 отсутствуют, что гарантирует формирование синхронизирующих импульсов, а угол одного зуба вместе с интервалом до следующего составляет 6 градусов от положения коленчатого вала. Начало 20° после насечки зуба совпадает с ВМТ (верхней мертвой точкой) первого или четвертого цилиндра. Кроме того, в этом устройстве предусмотрено наличие зазора между зубьями диска и торцевой поверхностью, величина которого должна быть в пределах 1 мм (поможет использование специальных шайб), а его чувствительный элемент имеет вид проволоки обмотка из меди на изолированной катушке с намагниченным сердечником, расположенным внутри.

Вся конструкция датчика коленвала состоит из следующих элементов:

- цилиндрический корпус из пластика или алюминия с чувствительным элементом;

Установите датчик положения коленчатого вала на кронштейн рядом с ведущим шкивом генератора. В процессе монтажа важно не забывать соблюдать зазор между самим устройством и зубчатым шкивом.

За что отвечает датчик коленвала и признаки его поломки

В предыдущей части статьи мы уже разобрались с принципом работы датчика положения коленчатого вала, а также узнали его основную функцию – создание и синхронизация индуктивных сигналов. Теперь, думаю, всем понятно, к чему может привести выход из строя этой детали. Поэтому во избежание проблем, особенно перед дальними поездками, не лишним будет провести диагностику устройства и провести своевременный ремонт (если, конечно, это необходимо), но для начала нужно точно знать, на что обращать внимание.

В первую очередь следует понимать, что сам датчик коленвала не «метает»: либо работает без перебоев, либо не работает вовсе. В последнем случае этот процесс необратим и не «загорится вновь». Причин выхода из строя этого устройства может быть несколько. Чаще всего на его работу негативно влияют постоянные нагрузки при высоких температурах (делающих конструкцию более уязвимой), повышенной влажности, механических воздействиях и резком изменении температуры, которые постепенно приводят заготовку в негодность.

Самый распространенный вид неисправности ДПКВ – это медленный частичный износ проводки устройства, однако более детально выяснить причину выхода из строя и характер неисправности можно с помощью специального диагностического сканера, который должен быть на любой СТО. Понять, что необходимо осмотреть датчик на наличие неисправности, вам поможет сигнализатор приборной панели «проверить двигатель» и если дело не в проводке, то датчик нужно будет заменить. Правда, такая функция есть только в современных автомобилях, а если модель транспортного средства более старая, понять наличие проблемы помогут следующие признаки неисправности ДПКВ:

- нет холостого хода (автомобиль останавливается);

Заметив хотя бы одну из перечисленных проблем, лучше сразу обратиться за помощью к специалистам, которые хорошо знакомы с принципом работы датчика положения коленчатого вала и смогут более точно определить место неисправности, кроме того , все они имеют для этого необходимое оборудование.

Если по каким-то причинам вы не можете или не хотите прибегать к помощи профессионалов, диагностировать ДПКВ можно самостоятельно. Для этого в первую очередь нужно снять датчик с двигателя и визуально осмотреть его – не должно быть вмятин и трещин. Затем обмотка устройства проходит проверку сопротивления, в чем вам поможет мультиметр, подключенный к клеммам датчика. Показатели сопротивления должны быть в пределах 600-900 Ом. Также есть еще один способ проверки с помощью названного измерительного прибора, где любой металлический предмет быстро подносится к сердечнику датчика коленвала и если мультиметр показывает скачки напряжения, то датчик исправен.

В том случае, если двигатель перестал заводиться, в первую очередь стоит проверить наличие питания и появление искры на форсунках. Далее провод высокого напряжения снимается со свечи зажигания и подводится к двигателю, после чего заводится стартер. Если искра не появляется, можно предположить, что датчик неисправен. Однако при проведении подобных манипуляций следует соблюдать предельную осторожность, так как в случае возникновения искры сильный разряд тока может привести к выходу из строя электронного блока управления двигателем.

Наличие или отсутствие питания на форсунках определяется с помощью того же мультиметра или более обычной лампочки на 12 Вт, подключенной к разъему форсунки. Если датчик исправен, то при проворачивании двигателя стартером появится напряжение и загорится контрольная лампа, в противном случае можно говорить о неисправности ДПКВ. Также аналогичный вывод можно сделать, если через короткое время двигатель заглохнет, в таком случае виновником может быть шкив коленвала.

В чем заключаются функции датчика коленвала?

Сегодня конструкция различных датчиков может отличаться друг от друга в зависимости от модели автомобиля и его производителя, но вне зависимости от устройства и принципов его работы все ДПКВ сохраняют единственную общую функцию - синхронизация форсунок двигателя или запуск двигателя машина. При нарушении этой функции система производит неправильное создание топливовоздушной смеси, в результате чего полностью теряются работоспособность автомобиля.

ПРОЧИТАТЬ Замена приводного ремня Форд Фокус 2

Устанавливаем крепление датчика коленвала на двигателе Ford Ranger 2.2 TDCi

Если подробно описать принцип работы датчика положения коленчатого вала, то его можно выразить таким образом, что он вырабатывает импульсы, у которых они будут соответствовать моменту прохождения зубьев вблизи концов устройства. Амплитуда результирующего напряжения и частота повторения импульсов прямо пропорциональны вращению двигателя. Поэтому при работе двигателя на холостом ходу амплитуда напряжения должна быть менее 6Вт, а при работе двигателя стартером этот показатель превысит 5Вт.

Еще одной функцией датчика положения коленчатого вала является определение положения газораспределительного механизма, а информация, поступающая в систему управления двигателем, напрямую влияет на зажигание и впрыск топливной смеси. В настоящее время существуют различные типы анализаторов (датчиков) положения коленчатого вала, которыми оснащаются современные автомобили. Наиболее популярны:

Магнитный датчик. Его функциональное преимущество – автономность (для работы не требуется дополнительный источник энергии);

Датчик Холла. Процесс его работы таков: по мере приближения к датчику переменного магнитного поля начинает двигаться ток и диск синхронизации перехватывает импульс. Чаще всего такой датчик устанавливают на современные автомобили.

Оптический датчик. Он способен перехватывать поток света, образующийся между приемником и диодом, после чего импульс передается в блок управления двигателем. Благодаря этим сигналам электронный блок управляет форсунками и всей работой топливного насоса.

Как видите, хотя ДПКВ и делится на виды, имеющие определенные особенности рабочего процесса, основная их функция остается неизменной.

Подпишитесь на наши социальные сети, такие как. Вконтакте, Инстаграмм. Яндекс Дзен и Телеграм — все самые интересные автомобильные события собраны в одном месте.

Как снять датчик коленвала ?

Не могу вытащить датчик коленвала, чтобы заблокировать маховик. Подскажите как выходит ?

Комментарии 20

В книге описано, что для того, чтобы снять датчик, нужно снимать коллектор, но если дойти до сломанного болта, то датчик должен выйти, но он стоит крепко.

Коллектор снимать не надо, достаточно открутить железный усилитель от коллектора. Я намазался фиксатором резьбы, поэтому пришлось сломать датчик

надо теги ставить? или зачем останавливать маховик через датчик?

Голова снята, так как ставить метки?

снята передняя крышка двс, поставлены сверла на распредвалы и бензонасос, снят стартер, покрашены кузов и маховик.

Датчик снять проще, чем стартер у меня задний привод

Датчик должен быть правильно настроен позже

вкручивается только в одном положении

Датчик снять проще, чем стартер у меня задний привод

Я думаю, что заглушку будет проще снять. И доступа к нему больше, чем к датчику

Датчик теперь движется, независимо от того, сколько контакта теряется из-за вибраций

Там кронштейн снимается, можно плоскогубцами или отверткой. И датчик снят

А картинки с колокольчиком нет? Я не понимаю, как это выглядит. Я начал откручивать там болт и сломал то, во что он был вкручен. Зачистите нижнюю часть инжира

Сломаешь кронштейн датчика, снимаешь коробку передач... О чем речь, проще было снять стартер.

датчик двигается но не выходит. Болт находится посередине и вращается вместе с куском пластика. Это фиксированная точка?

датчик двигается но не выходит. Болт находится посередине и вращается вместе с куском пластика. Это фиксированная точка?

Кронштейн - это просто защелка, поэтому датчик не вылетает

датчик двигается но не выходит. Болт находится посередине и вращается вместе с куском пластика. Это фиксированная точка?

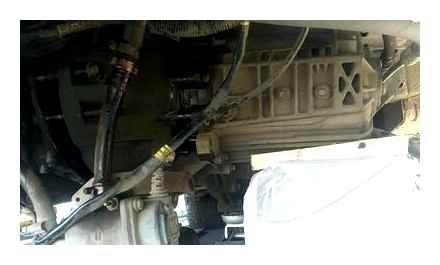

Датчик коленвала Форд Транзит 2.2 115л.с. 2010г.в.

Заснул, не совсем понял о чем речь... Только разъем фиксируется скобкой. А сам датчик прикручен к блоку болтами. А вот одного-двух не помню... А пролезть не сняв КПП очень проблематично

Устройство и разновидности датчиков положения распредвала

В автомобилях можно встретить три типа датчиков фаз:

• на эффекте Холла;
• индукция;
• оптический.

Американский физик Эдвин Холл в 1879 году обнаружил, что если проводник, подключенный к источнику постоянного тока, поместить в магнитное поле, то в этом проводнике создается поперечная разность потенциалов.

ДПРВ, использующий это явление, обычно называют датчиком Холла. Корпус прибора содержит постоянный магнит, магнитопровод и микросхему с чувствительным элементом. На устройство подается напряжение питания (обычно 12 В от аккумулятора или 5 В от отдельного стабилизатора). С выхода операционного усилителя, расположенного в микросхеме, снимается сигнал и поступает в ЭБУ.

Конструкция датчика Холла может иметь пазы

В первом случае зубья опорного диска распределительного вала проходят через прорезь датчика, во втором - перед торцом.

Пока мощность линии резания магнитного поля не перекрывается металлом зубьев, на чувствительном элементе присутствует определенное напряжение и на выходе ДПРВ нет сигнала. Но при пересечении эталоном мощности линии отсечки магнитного поля напряжение на чувствительном элементе исчезает и на выходе прибора сигнал возрастает почти до значения напряжения питания.

ЧИТАТЬ Запасные свечи зажигания Форд Фокус 3

В желобчатых устройствах обычно используется мастер-диск с воздушным зазором. При прохождении этого пространства через магнитное поле датчика генерируется управляющий импульс.

Вместе с концевым устройством обычно используется зубчатый диск.

Опорный диск и датчик фаз установлены таким образом, что управляющий импульс поступает на ЭБУ в момент прохождения поршнем верхней мертвой точки (ВМТ) 1-го цилиндра, т.е в начале работы нового агрегата цикл. В дизелях формирование импульсов обычно происходит отдельно для каждого цилиндра.

именно датчик Холла используется чаще всего в качестве ДПРВ. Однако часто можно встретить датчик индукционного типа, в котором также имеется постоянный магнит, а на намагниченный сердечник намотан индуктор. Магнитное поле, изменяющееся при прохождении опорных точек, создает в катушке электрические импульсы.

В устройствах оптического типа используется оптопара и формируются управляющие импульсы при обрыве оптической связи между светодиодом и фотодиодом при прохождении опорных точек. Оптические ДПРВ пока не нашли широкого применения в автомобилестроении, хотя и встречаются в некоторых моделях.

Какие симптомы говорят о неисправности ДПРВ

Датчик фаз совместно с датчиком положения коленчатого вала (ДПКВ) обеспечивает оптимальный режим подачи топливовоздушной смеси в цилиндры. При прекращении работы датчика фаз блок управления переводит силовой агрегат в аварийный режим при впрыске попарно параллельно по сигналу ДПКВ. При этом одновременно открываются два сопла, одно на впуск, другое на выпуск. При таком режиме работы агрегата значительно увеличивается расход топлива. Поэтому чрезмерный расход топлива является одним из основных признаков неисправности датчика распредвала.

Кроме усиления моторного горла, о проблемах с ДПРВ могут говорить и другие симптомы:

• нестабильная, прерывистая работа двигателя;
• затрудненный запуск двигателя вне зависимости от степени нагрева;
• увеличение нагрева двигателя, о чем свидетельствует повышение температуры охлаждающей жидкости по сравнению с нормальной работой;
• на приборной панели загорается лампочка CHECK ENGINE и бортовой компьютер выдает соответствующий код ошибки.

Для чего нужен датчик распредвала

Работой силового агрегата в современных автомобилях управляет электроника. ЭБУ (электронный блок управления) генерирует управляющие импульсы на основе анализа сигналов от нескольких датчиков. Датчики, расположенные в нескольких точках, позволяют блоку управления в любой момент оценить состояние двигателя и оперативно скорректировать некоторые параметры.

Среди этих датчиков датчик положения распределительного вала (DPRV). Его сигнал позволяет синхронизировать работу системы впрыска горючей смеси в цилиндры двигателя.

В подавляющем большинстве инжекторных двигателей используется распределенный (поэтапный) последовательный впрыск смеси. В этом случае блок управления поочередно открывает каждую форсунку, обеспечивая поступление топливовоздушной смеси в цилиндры непосредственно перед тактом впуска. Синхронизация, т.е правильная последовательность и нужное время открытия форсунок, как раз и обеспечивает ДПРВ, поэтому его часто называют фазовым датчиком.

Нормальная работа системы впрыска позволяет получить оптимальное сгорание топливной смеси, увеличить мощность двигателя и избежать лишнего расхода топлива.

Почему ДПРВ выходит из строя и как его проверить

Датчик положения распредвала может выйти из строя по нескольким причинам.

• В первую очередь осмотрите устройство и убедитесь в отсутствии механических повреждений.
• Неправильные показания DPRV могут быть вызваны слишком большим зазором между наконечником датчика и мастер-диском. Поэтому проверьте, плотно ли сидит датчик в своем посадочном месте и не расшатывается ли он из-за плохо затянутого крепежного болта.
• Предварительно сняв клемму с минуса аккумулятора, отсоедините разъем датчика и проверьте, нет ли на нем грязи или воды, не окислились ли контакты. Проверьте целостность проводов. Иногда они гниют в месте пайки на контактах разъема, поэтому слегка встряхните их, чтобы проверить. Подключив аккумулятор и включив зажигание, убедитесь в наличии напряжения на микросхеме между крайними контактами. Наличие питания необходимо для датчика Холла (с трехвыводной микросхемой), но если ДПРВ индукционного типа (двухвыводная микросхема), питание ему не требуется.
• Внутри самого прибора возможно короткое замыкание или обрыв, может сгореть микросхема в датчике Холла. Происходит это из-за перегрева или нестабильного питания.
• Датчик фаз также может выйти из строя из-за повреждения эталонного диска (reference.

Для проверки работы ДПРВ снимите его с посадочного места. Датчик Холла должен быть запитан (микросхема вставлена, аккумулятор вставлен, зажигание вставлено). Вам понадобится мультиметр в режиме измерения постоянного напряжения на пределе около 30 вольт. А еще лучше использовать осциллограф.

Вставьте щупы счетчика с острыми наконечниками (иголками) в разъем, соединив их с контактом 1 (общий провод) и контактом 2 (сигнальный провод). Измерительный прибор должен регистрировать напряжение питания. Коснитесь металлическим предметом, например гаечным ключом, конца или слота устройства. Напряжение должно упасть почти до нуля.

Аналогично можно проверить индукционный датчик, только колебания напряжения в нем будут немного другими. ДПРВ индукционного типа не требует питания, поэтому его можно полностью снять для испытаний.

Если датчик никак не реагирует на приближающийся металлический предмет, значит, он неисправен и подлежит замене. Для ремонта не подходит.

В разных моделях автомобилей могут применяться ДПРВ разного типа и конструкции, а также они могут быть рассчитаны на разное напряжение питания. Чтобы не ошибиться, купите новый датчик с той же маркировкой, что и заменяемое устройство.

Симптомы неисправности датчика коленвала

Коленчатый вал двигателя внутреннего сгорания является элементом КШМ, служащим для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭБУ применяется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик PMS, в быту иногда называемый датчиком фаз), который необходим для точной синхронизации системы зажигания и питания системы.

ПРОЧИТАЙТЕ Замена масла Фиат Дукато 2 3

Форд Транзит 2.4D замена датчика коленвала

Как известно, электронная система управления двигателем имеет большое количество различных элементов. При неисправности какого-либо соединения ЭБУ переводит двигатель в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается контрольная лампочка и так далее топливо - это искра на свечах. Особенностью ДПКВ можно считать то, что неисправности или неполадки в его работе обычно приводят к остановке двигателя. Далее рассмотрим, какие симптомы неисправности датчика коленвала указывают на проблемы с указанным элементом.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В случае, если причиной неисправности является датчик коленвала, симптомы неисправности могут быть следующими:

• холодный или горячий двигатель не заводится;
• детонация возникает при работе под нагрузкой;
• плавающие обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• пропуск кругов во время вождения, произвольная смена кругов и т д

Следует иметь в виду, что данные симптомы могут появиться из-за других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неисправности. Также следует добавить, что неисправности датчика коленвала могут возникать непостоянно. Другими словами, не всегда может проявляться нестабильная работа ДВС или проблемы с запуском, даже если загорается «чек». В такой ситуации рекомендуется провести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно самостоятельно проверить датчик положения коленчатого вала. Для этой проверки доступно несколько методов, позволяющих определить исправность предмета с относительной точностью. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу можно подключить длинный провод. Использование такого кабеля связано с тем, что место установки ДПКВ достаточно удаленное.

Если визуальный осмотр ничего не выявил, необходимо снять датчик синхронизации, после чего можно переходить к проверке. Элемент необходимо повторно осмотреть для определения повреждений корпуса, жилы, клеммной колодки. Следует добавить, что довольно часто после простой очистки контактов и жил от грязи ДПКВ начинает нормально работать.

Если видимых дефектов не обнаружено, приступайте к диагностике датчика с помощью мультиметра. Прибор переходит в режим омметра для измерения сопротивления на обмотке ДПКВ. В норме показания должны быть 550-750 Ом. Также существует метод фиксации индуктивности датчика синхронизации, но такая диагностика сложнее в реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что быстрая проверка заключается в установке заведомо исправного или нового датчика времени. Если после замены двигатель запускается и работает нормально, причина очевидна. Также необходимо учитывать, что при установке датчика коленвала зазор между зубчатым шкивом и ДПКВ должен быть выставлен правильно. Квалифицированная установка датчика предполагает, что зазор между сердечником датчика и диском синхронизации составляет 0,5 - 1,5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте гнезда датчика коленчатого вала.

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неисправности ДПКВ является полная остановка двигателя. Это связано с тем, что сбои в ее работе не позволяют топливной системе своевременно подавать топливо, а система зажигания не способна воспламенить топливовоздушную смесь в любой момент времени. Теперь давайте посмотрим, почему это происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент времени, также сигнализирует о направлении вращения вала и указывает скорость. Учтите, что на разных автомобилях может отличаться как само устройство, так и некоторые функции ДПКВ. Это зависит от типа установленного элемента. Устройства могут быть:

• индукционно-магнитного типа;
• датчики Холла;
• оптические датчики;

Подведем итог

В свете вышеизложенного можно сделать вывод, что датчик коленвала является одним из важнейших элементов в общей электронной схеме управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно усложняют эксплуатацию транспортного средства или делают практически невозможным управление автомобилем.

Что касается осмотра и замены, в начале убедитесь, что в пространстве между датчиком и диском синхронизации нет посторонних предметов, а само пространство находится в допустимых пределах. Параллельно следует учитывать, что устройство может быть ремонтопригодным и исправным, а причиной поломок является грязь на сердечнике ДПКВ.
