Как разобрать главный цилиндр сцепления форд транзит



Замена главного цил сцепления от 2000 г. Transit. Трансмиссия

Главный фрикцион здесь мертв уже несколько дней. Проявляется: стоишь с нажатой педалью, медленно снижается, если на скорости, то скорость отключить нельзя, если на нейтрали, то нельзя включить. Ездил так 2 дня, пока основной ждал экзист. Толкнуть машину на передачу, потом быстро на нейтраль, на нейтралку пару раз нажать на педаль, потом снова на передачу и так по кругу. Майет.

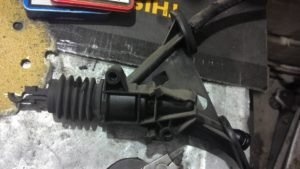

Легко заменить. Из кабины откручиваем 2 гайки 13 - они прикрутили металлическую скобу, в которой находится цилиндр. Сам цилиндр полностью пластиковый (ненавижу их экономию, пол машины уже разбил) сидит в кронштейне на выступах. Чтобы снять его с этого кронштейна, необходимо повернуть цилиндр примерно на 45° против часовой стрелки от кронштейна. Сначала отсоединяем шток цилиндра от самой педали. Толкаем цилиндр в сторону двигателя. Извлекаем его из двигателя, не отсоединяя патрубков. Он сидит под пылесосом справа от центра. Сразу не увидишь. Извлечение затруднено из-за прикрепленных трубок и штока. Но вы можете.
Вставив цилиндр в моторный, пережал шланг от тормозного бачка хомутом, чтобы не дать вытечь всему содержимому, вытащил этот шланг из цилиндра. Затем отсоединил шланг подачи от сети к рабочему. Там есть железная скоба, ее нужно вытащить и вытащить штуцер шланга из цилиндра. Все, цилиндр у меня в руках. Я сначала отсоединил шток от нового, так как его сложно вставить обратно вместе со штоком. Также в канавке, куда входит шток, есть пластиковая скоба, удерживающая шток в цилиндре. Вынимаем его, вынимаем шток, удерживаем отверткой поршень, вставляем скобу обратно, чтобы поршень не выскочил.
Далее присоединяем шланг к новому на рабочем, фиксируем полукронштейн. На штуцер надеваем шланг от бака. Снять хомут-хомут. Ставим цилиндр на место от двигателя. Из салона - вынуть пластиковую скобу, поставить шток, скобу, которая его держит. Далее надеваем арматуру на цилиндр, поворачиваем его на 45 по часовой стрелке, скобу фиксируем двумя на 13.
Дальнейшая прокачка. У меня машина 2002 года и оказалось до трех вариантов работы цилиндров. У меня версия 11.02 а с 10.02 на рабочем уже стоит прокачка пизды.
Через него обычным способом и прокачивается.
Ну, пока я еще стрелял, очевидно, я сломал старый приклад. Ну а новый я укоротил (уже писал на форуме, что люблю короткую педаль) и насадил на ступицы кусок металлической трубки.

Цилиндр сцепления на форд транзит , Ремонт цилиндра

На форд транзит 2012/155 л/с нет разборного цилиндра сцепления под педалью сцепления, через некоторое время его нужно заменить, так как изнашивается пластиковый наконечник на металлическом штоке, предлагаю вариант ремонта.
Замена пластикового наконечника на металлический, на цилиндре сцепления Форд Транзит 155л/с 2012 г/в
сначала снимаем старый пластиковый наконечник с отломанным ушком, разными способами, в этом случае пластик разрезаем по всему наконечнику и затем плоскогубцами грубо снимаем его с металлического стержня, затем изготавливаем новый металлический наконечник по схеме шаблон из старого пластикового или близкого к оригинальному, нарезаем его на внешней резьбе металлического стержня, делаем отверстие на наконечнике, нарезаем внутреннюю резьбу и накручиваем на стержень, чтобы общее расстояние было оптимальным для правильное функционирование цилиндра, например близкое к исходному. На всякий случай в отверстие нового металлического наконечника можно вставить подшипник скольжения (8 мм, но лучше 8,2 мм), т.е соответственно латунную или бронзовую втулку, втулку с внутренним отверстием 8-8, 2 мм, и внешний размером более 2 мм, и поместите его в отверстие, предназначенное для наконечника.
Цилиндр сцепления менял уже 1 раз, при пробеге 70 т.км, покупал оригинал в Форде, и теперь опять требуется замена с ходом 130 т.км, машина автобус, а маршрутка, эксплуатация постоянная пробка и тд, все дает о себе знать, цилиндр стоит от 1700 до 2300, работаешь над заменой от 500р, + просто и ищи место для ремонта, если сам не можешь поменять ,(из новых нужен инструмент и умение) есть нюанс по сальнику, который можно потерять из-за стоимости замены (очень маленький размер) от 200р, не везде есть, находится на пересечении трубки и цилиндра.

Главный цилиндр сцепления Ford Transit Connect / Tourneo Connect с 2003 года (+обновления 2006 и 2009 годов)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
сцепление Ford Transit, регулировка сцепления Ford Transit, коробка передач Ford Transit, коробка передач Ford Transit, сцепление Ford Tourneo Connect, регулировка сцепления Ford Tourneo Connect, коробка передач Ford Tourneo Connect, коробка передач Ford Tourneo Connect

3. Главный цилиндр сцепления

1. Извлеките аккумулятор.

2. Снимите корпус воздушного фильтра.

3. Снимите монтажный блок реле и предохранителей, расположенный в моторном отсеке.

4. Открутить крышку расширительного бачка тормозной жидкости.

5. С помощью чистого шприца откачайте тормозную жидкость из бачка, пока ее уровень не достигнет отметки «MIN”.

Не допускайте контакта тормозной жидкости с краской или пластиковыми деталями. В случае контакта с жидкостями пораженный участок следует немедленно промыть холодной водой.

6. Установите крышку расширительного бачка тормозной жидкости.

7. Отсоедините шланги от главного цилиндра сцепления:

• Снимите хомуты шлангов.
• Отсоедините топливный шланг от бачка к главному цилиндру сцепления и отведите его в сторону (1).
• Отсоедините подводящий шланг от главного к цилиндру сцепления и отведите его в сторону (2).

• Не ослабляйте болт между трубами.
• Закройте шланги подходящими колпачками, чтобы предотвратить утечку тормозной жидкости или попадание грязи.

8. Снимите болты крепления главного цилиндра сцепления.

9. Снимите возвратную пружину педали сцепления. Отсоедините шток главного цилиндра сцепления от педали и снимите цилиндр.

10. Установка производится в порядке, обратном снятию.

После установки прокачайте гидромуфту трансмиссии.

Как устроено и когда требуется замена главного цилиндра сцепления Форд Транзит

Сцепление представляет собой механический узел, предназначенный для бесшовного соединения коробки передач с двигателем. Благодаря его работе избегаются рывки, которые возможны при трогании автомобиля и при изменении скорости.

Многое зависит от водителя, сколько прослужит владельцу транспортное средство. В основном это зависит от стиля вождения. Если использовать шликер часто, этот механизм изнашивается гораздо быстрее.

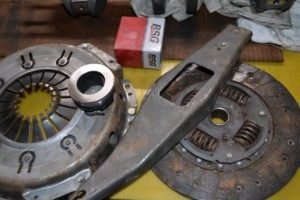

Для Ford Transit предусмотрена установка сухого однодискового сцепления, которое имеет центральную диафрагменную пружину. Его ведущий диск прикреплен к задней части корпуса маховика. Это также крышка сцепления.

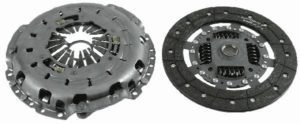

В его конструкцию входит маховик и нажимной диск, между которыми расположен ведомый диск. Он запирается усилием диафрагменной пружины и имеет возможность скользить по канавкам первичного вала. Фрикционные накладки приклепаны, а на ступице установлены амортизирующие пружины. Эти пружины предназначены для амортизации рывков и толчков, которые передаются от ведущих колес к коробке. Благодаря им происходит плавное движение автомобиля с места.

В картере сцепления установлена ​​круглая диафрагменная пружина. Он сидит на штифтах с канавками и удерживается на месте двумя опорными кольцами. А для соединения с прижимной пластиной используются три стальные пружинные пластины с заклепками.

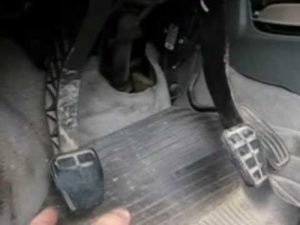

Главный цилиндр сцепления расположен за педалью и служит для ее нажатия. Устройство его не представляет особой сложности, в чем вы можете убедиться сами, осмотрев деталь. Его задача – обеспечить передачу усилия от педали к рабочему цилиндру; для этого используется специальная рабочая жидкость.

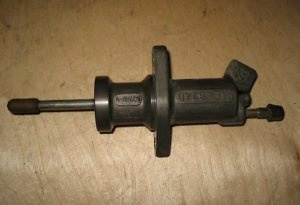

Как выявляется поломка и производится замена рабочего цилиндра сцепления Форд Транзит

Как и в большинстве случаев, заметить неисправность можно по изменению поведения данного технического узла. Это могут быть провалы при нажатии или любые другие изменения при нажатии на педаль. Если ездить каждый день, выявить изменения в работе автомобиля не составит труда.

Если есть утечка тормозной жидкости, это легко заметить визуально. Обычно это происходит через манжеты или при выходе из строя поршня. Кроме того, если уплотнительные кольца на главном цилиндре повреждены, в это место может попасть воздух.

Если педаль сцепления постепенно опускается и возникают проблемы при переключении передач, это еще один явный признак того, что главный цилиндр сцепления Ford Transit нуждается в замене. Также, если уровень жидкости в норме, то причина может быть в пружине в рабочем цилиндре.

При появлении любого из перечисленных признаков следует как можно быстрее обратиться в специализированный автомобильный сервис. Это важная деталь автомобиля, требующая немедленного ремонта.

Причины поломки и замена цилиндра сцепления Форд Транзит

Это может быть связано с износом детали в связи с истечением гарантийного срока эксплуатации или другими специфическими причинами. Это могут быть внешние факторы, негативно влияющие на целостность этой детали. И более того, виновником может быть сам водитель, неаккуратно управляющий своей машиной.

Поскольку большинство узлов автомобиля напрямую взаимосвязаны друг с другом, выход из строя смежных деталей может негативно сказаться на нормальной работе данного узла. Тщательная диагностика поможет разобраться, что именно является причиной поломки.

Основное знание, которое вы можете извлечь из этого, заключается в том, что основной причиной такого отказа всегда является частичный износ. А выяснить, почему так произошло, – это уже работа специалиста по ремонту автомобилей.

Диагностика нормальной работы

Прежде всего, для диагностики потребуется визуальный осмотр всего технического узла. Он не должен иметь механических повреждений и протечек. Параллельно проверяется уровень тормозной жидкости в бачке.

Впоследствии необходимо проверить правильность работы педали сцепления. Для этого нужно ее нажать, попробовать изменить скорости. Необходимо все тщательно проверить, чтобы избежать необоснованного ремонта цилиндра сцепления Форд Транзит.

Проведение ремонта

После того, как вы обратились в автосервис и выполнили все диагностические процедуры, пришло время отремонтировать автомобиль. Для этого вам понадобится специальный инструмент и знание технической части автомобиля.

При обнаружении неисправностей в педали сцепления сначала стоит прокачать всю систему и выгнать из нее воздух, который может попасть туда из-за снижения уровня тормозной жидкости. Так что, если это не поможет, вы можете приступить к последующему ремонту.

В конструкции главного цилиндра есть элементы, которые неизбежно изнашиваются, и для них предусмотрен ремонтный комплект. При проведении такого ремонта его необходимо заменить. Рекомендуется заменить все детали, которые есть в ремкомплекте.

При необходимости замены рабочего цилиндра сцепления Форд Транзит данный вид работ можно выполнить в автосервисе. В любом случае конечным результатом должно быть нормальное функционирование всего технического узла.

Советы специалистов

Прежде чем приступать к ремонту и паниковать по поводу какой-либо поломки, всегда стоит обратиться за помощью в автосервис. Предварительная диагностика технического состояния позволит выявить все проблемы с автомобилем, которые необходимо устранить.

важно понимать, что, доверяя свой автомобиль профессионалам, вы фактически доверяете им свою безопасность на дороге. Не стоит экономить на этом время и деньги, более чем оправдывает себя.
