Ford Focus 2 предохранители и реле

Компактный автомобиль Ford Focus 2-го поколения выпускался в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с бензиновыми и дизельными двигателями. За это время автомобиль подвергся одной рестайлинговой обработке, которая затронула как интерьер, так и экстерьер. В этой публикации вы найдете описание блоков предохранителей и реле Ford Focus 2, их расположение, схемы и фотографии. Отдельно упомяну предохранитель прикуривателя автомобиля. И, наконец, мы предложим для скачивания полные электрические схемы автомобилей.

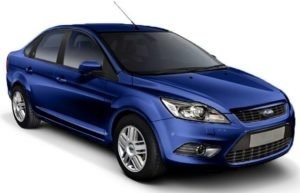

Форд Фокус 2



В зависимости от года выпуска и страны, в которой был произведен Ford Focus 2, фактическое расположение предохранителей может отличаться от указанного. Пожалуйста, обратитесь к схеме на задней крышке. А если у вас не то поколение модели, см. здесь: Фокус 1 и Фокус 3.

Общее расположение блоков

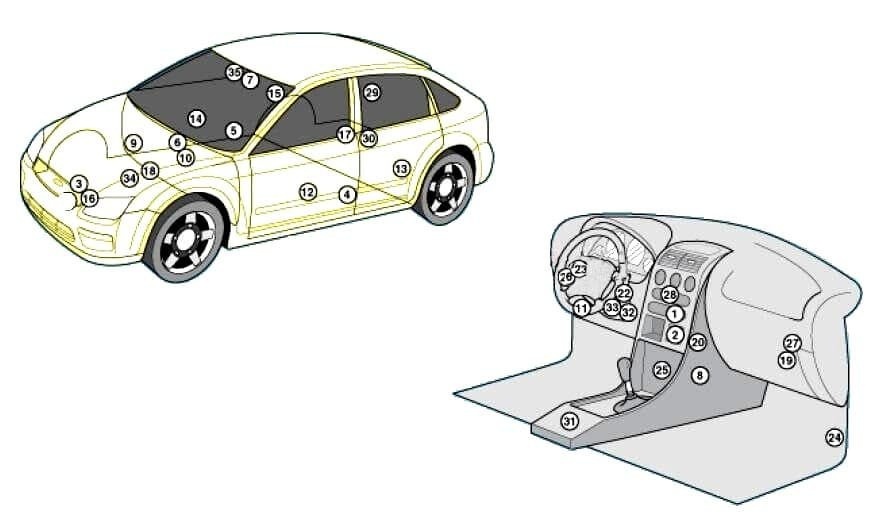

На этой схеме показано расположение всех электронных блоков управления.

Диаграмма



Общая компоновка блоков для Focus 2



Описание

1 Электронный блок управления климатом
2 Датчик температуры всасываемого воздуха из вентиляционной решетки приборной панели
3 Датчик удара (SRS)
4 Датчик удара SRS, со стороны водителя
5 Датчик столкновения SRS, со стороны пассажира
6 Акустический сигнал противоугонной системы
7 Датчик солнечного света
8 Электрический вспомогательный нагреватель
9 Вспомогательный подогреватель топлива
10 Аккумулятор
11 Диагностический разъем (DLC)
12 Блок управления электрической системой двери водителя - в двери
13 Блок управления электрооборудованием левой задней двери - в двери
14 Блок управления дверью пассажира - в двери
15 Блок управления электрооборудованием правой задней двери - в двери
16 Блок управления двигателем вентилятора охлаждения
17 Блок управления подачей добавок
18 Блок предохранителей / блок реле, моторный отсек
19 Блок предохранителей/релейная панель приборной панели
20 Резистор двигателя вентилятора отопителя - рядом с двигателем вентилятора отопителя
21 Зуммер
22 Кольцевая антенна иммобилайзера
23 Реле индикатора - в выключателе индикатора
24 Выключатель ингибитора отключения подачи топлива
25 Блок управления системой бесключевого открывания дверей
26 Блок управления освещением
27 Многофункциональный блок управления в блоке предохранителей/реле панели приборов - функции: Кондиционер, противоугонная система, дополнительное отопление - электрическое, центральный замок, обогрев ветрового стекла, освещение салона, стеклоочистители/омыватели ветрового стекла
28 Блок управления навигационной системы
29 Блок управления системой парковки
30 Блок управления стояночным тормозом
31 Электронный блок управления SRS
32 Клапан э/м блокировки рулевой колонки
33 Датчик положения рулевого колеса
34 Электронный блок управления коробкой передач
35 Датчик дождя (стеклоочиститель ветрового стекла)

Блок под капотом

Он расположен с левой стороны под защитной крышкой.

Расположение устройства под капотом

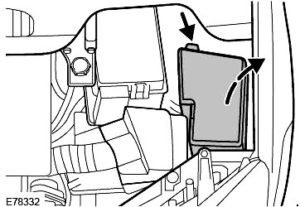

Заслонки под капотом



Фотография вытяжки - пример

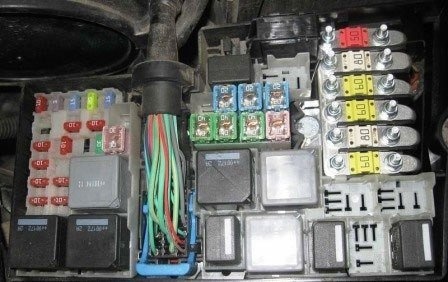

Пример фотографии блока капота



Пример реальной электрической схемы на противоположной стороне кожуха.



Расположение блока капота



Принципиальная схема

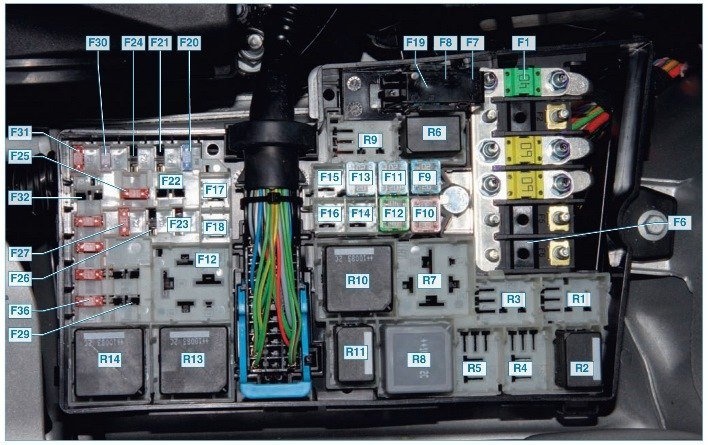

Схема установки под капотом ford focus 2



Описание предохранителей

F1 Электродвигатель 40/60A для вентилятора системы охлаждения
F2 80A Усилитель рулевого управления
F3 60A Реле и блок предохранителей в пассажирском салоне
F4 60A Блок реле и предохранителей пассажирского салона
F5 80A Кондиционер воздуха с ручным или автоматическим управлением
F6 60A Резерв
F7 30A Насос для гидравлического блока ABS
F8 20A Блокировочные клапаны для гидравлики ABS
F9 20A Контакты и обмотка главного реле
F10 30A Электродвигатель вентилятора отопителя (предохранитель отопителя)
F11 Выключатель зажигания 20A
F12 40A Цепь питания реле зажигания
F13 Стартер 20A
F14 40A Обогреватель ветрового стекла - правый компонент
F15 Реле вентилятора охлаждения 30A
F16 40A Элемент обогрева ветрового стекла левый
F17 30A Резерв
F18 Резерв
F19 10A Блок управления ABS
F20 15A Звуковой сигнал
F21 Вспомогательный нагреватель 20A
F22 10A Блок управления усилителем рулевого управления
F23 30A Насос омывателя фар
F24 15A Резерв
F25 10A Катушка реле обогрева ветрового стекла
F26 Автоматическая коробка передач 10A
F27 10A Муфта компрессора кондиционера
F28 10 А в режиме ожидания
F29 Сплит-кондиционер 10A
F30 3A Блок управления двигателем, блок управления автоматической трансмиссией
F31 Система зарядки аккумулятора 10A
F32 10A Блок управления автоматической трансмиссией, датчик положения рычага селектора
F33 10A Датчик кислорода с подогревом
F34 10A Форсунки, катушка зажигания
F35 10A Система управления двигателем
F36 10A Блок управления двигателем

Назначение реле

R1 Запуск реле
R2 Реле тревоги
R3 Реле фонарей заднего хода
R4 Резерв
R5 Реле рециркуляции отработавших газов (EGR) - для бензиновых двигателей, реле подогревателя топлива - для дизельных двигателей
R6 Главное реле
R7 Реле обогрева ветрового стекла
R8 Реле зажигания
R9 Реле омывателя фар
R10 Реле вентилятора отопителя
R11 Реле компрессора кондиционера
R12 Реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания
R13 Реле двигателя стартера
R14 Реле для вентилятора системы охлаждения, вентилятора электродвигателя

Блок в салоне

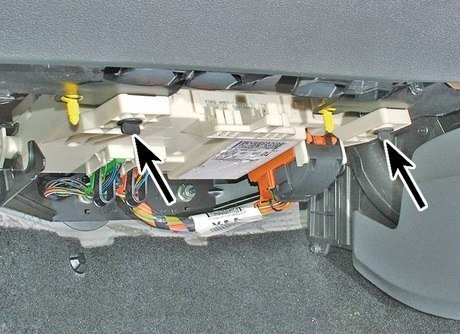

Это устройство находится под перчаточным ящиком и крепится двумя винтами.

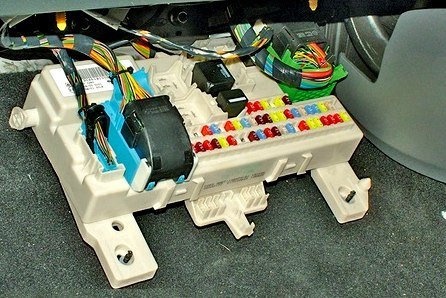

Блок в пассажирском салоне



Вариант 1



Блок в пассажирском салоне вариант 1



Схематическая диаграмма

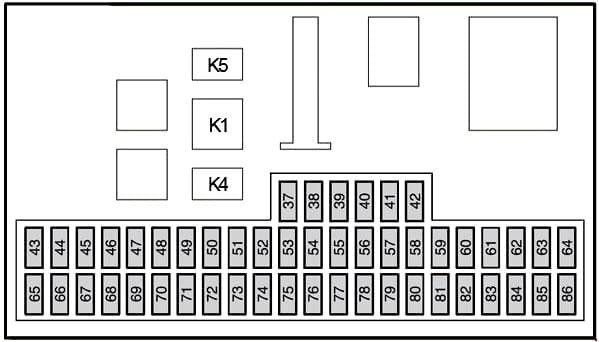

Схема устройства под капотом вариант 1



Идентификация

37 10A Левосторонний светофор
38 10A Фара дальнего света правая
39 20A Прикуриватель, дополнительная задняя розетка
40 Люк в крыше 20A
41 20A Модуль электрооборудования двери переднего пассажира
42 7.5A Зеркала с подогревом
43 10A Электронные модули (с питанием от батарей)
44 10A Диагностический разъем (OBD II)
45 10A Дневные ходовые огни
46 10A Панель приборов, многофункциональный электронный модуль (GEM)
47 15A Система омывателя ветрового стекла, форсунка омывателя ветрового стекла с подогревом
48 20A Фара, дневные ходовые огни
49 Выключатель освещения 15A
50 Стеклоочиститель ветрового стекла 20A
51 15A Топливный насос
52 25A Обогреватель заднего стекла
53 7.5A Левая боковая сигнальная лампа
54 7.5A Проходящий луч, правая сторона
55 20A Электрический модуль двери водителя, центральный замок
56 20A Система запуска/запуска без ключа
57 10A Сирена сигнализации противоугонной системы
58 15A Аудиосистема (с питанием от аккумулятора)
59 25A Розетка багажника, розетка прицепа
60 15A Жгут проводов правого фонаря
61 15A Замкнутая муфта левого жгута проводов
62 20A Электрическая регулировка сиденья водителя
63 25A Электрические стеклоподъемники
64 Резерв
65 10A Подушки безопасности
66 7.5A Корректор дальнего света, ближнего света, ксеноновые фары в сборе
67 10A Иммобилайзер (WFS), комбинация приборов (питание выключателя зажигания)
68 7.5A Радио, комбинация приборов
69 20A Противотуманная фара
70 10A Электронные модули (питание зажигания)
71 10A Дневные ходовые огни
72 25A Многофункциональный электронный модуль (GEM)
73 7,5A Фонари освещения номерного знака
74 15A Стоп-сигнал
75 10A Блок управления коробкой передач, электронный акселератор
76 7,5A Электронный стояночный тормоз (EPB)
77 25A Реле центрального замка
78 15A Стеклоочиститель заднего стекла
79 15A Электрический привод складывания зеркал
80 10A Внутреннее освещение, электрические зеркала
81 20A Модуль электрооборудования задней правой двери
82 20A Модуль электрооборудования задней двери, левый
83 CD-чейнджер 10A, развлекательная система для задних сидений (RSE)
84 10A Задний фонарь заднего хода, модуль прицепа
85 10A Система охлаждения
86 20A Подогрев сидений
Реле
K1 Обогрев заднего стекла
K4 Топливный насос
K5 Дневные ходовые огни

В этом варианте за работу прикуривателя отвечает предохранитель № 39 на 20 А.

Вариант 2

Изображение - Диаграмма

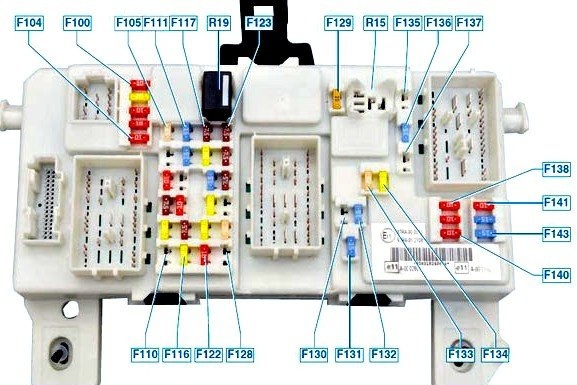

Рисунок - Блок-схема в пассажирском салоне вариант 2



Интерпретация

100 10A Электронные модули (питание замка зажигания)
101 20A Люк, сиденье водителя с электроприводом, модуль управления люком (Focus Coupe-Cabriolet)
102 10A Блок управления отопителем, регулировка рулевой колонки, сажевый фильтр, приемник дистанционного управления
103 10A Наружное освещение (с питанием от аккумулятора)
104 10A Внутреннее освещение, энергосберегающая система
105 25A Обогрев заднего стекла
106 20A Система запуска/запуска без ключа
107 10A Приборная панель (с питанием от аккумулятора), диагностический разъем
108 7.5A Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109 20A Прикуриватель, дополнительное заднее гнездо питания
110 10A Дневные ходовые огни
111 15A Топливный насос (бензиновые двигатели)
112 15A Аудиосистема (работает от аккумулятора)
113 10A Дневные ходовые огни
114 10A Панель приборов (питается от замка зажигания), иммобилайзер
115 7,5A Наружное освещение (замок зажигания)
116 20A Противотуманные фары
117 7.5A Огни освещения номерного знака
118 20A Модуль электрооборудования задней левой двери
119 Розетка 15A в багажном отделении
120 20A Модуль электрооборудования задней правой двери
121 20A Подогрев передних сидений
122 10A Подушки безопасности
123 7.5A Зеркала с подогревом
124 7,5А Предупреждающий сигнал об опасности слева
125 7.5A правая лампа аварийной сигнализации
126 20A Система запуска/запуска без ключа
127 25A Электрические стеклоподъемники
128 В режиме ожидания
129 20A Стеклоочистители ветрового стекла
130 Резерв
131 15A Стеклоочиститель заднего стекла
132 15A Стоп-сигнал
133 25A Электрический модуль двери переднего пассажира, реле центрального замка
134 20A Электрический модуль двери водителя, система центрального замка
135 20A Дневные ходовые огни
136 15A Система омывателя ветрового стекла, форсунка омывателя ветрового стекла с подогревом
137 10A Резервный источник питания для противоугонной системы
138 10A Блок управления двигателем, электронный акселератор, блок управления автоматической трансмиссией
139 10A Дальномер для правого фонаря
140 10A Левый дальний свет
141 10A Задний противотуманный фонарь, зеркала с электрорегулировкой
142 15A Фара ближнего света правая
143 15A Левая фара
Реле
R1 Топливный насос
R2 Резервное копирование

Предохранитель №109 номиналом 20 А отвечает за прикуриватель.

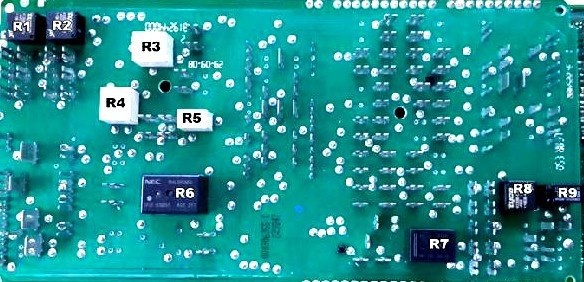

На обратной стороне устройства могут находиться отдельные компоненты реле.



Страница блока предохранителей форд фокус 2



Описание

  • R9 Реле освещения
  • R6 Реле стеклоочистителя ветрового стекла
  • R3 Реле центрального замка и стеклоочистителя заднего стекла
  • R4 Реле двери водителя
  • R7 Реле обогрева заднего стекла
  • R1 Реле ближнего света фар
  • R8 Реле разряда аккумулятора
  • R5 Реле для других дверей
  • R2 Реле главного жгута проводов

Электросхемы Ford Focus 2

Есть еще вопросы? Более подробная информация об электрооборудовании Ford Focus 2 и полные электрические схемы приведены в данном руководстве: "Скачать".

Мы также подготовили видеоролик об этой публикации на нашем канале. Посмотрите и подпишитесь на него.

А если вы знаете, как улучшить этот материал или у вас есть вопросы, напишите их в комментариях.
